Keysight (Agilent)

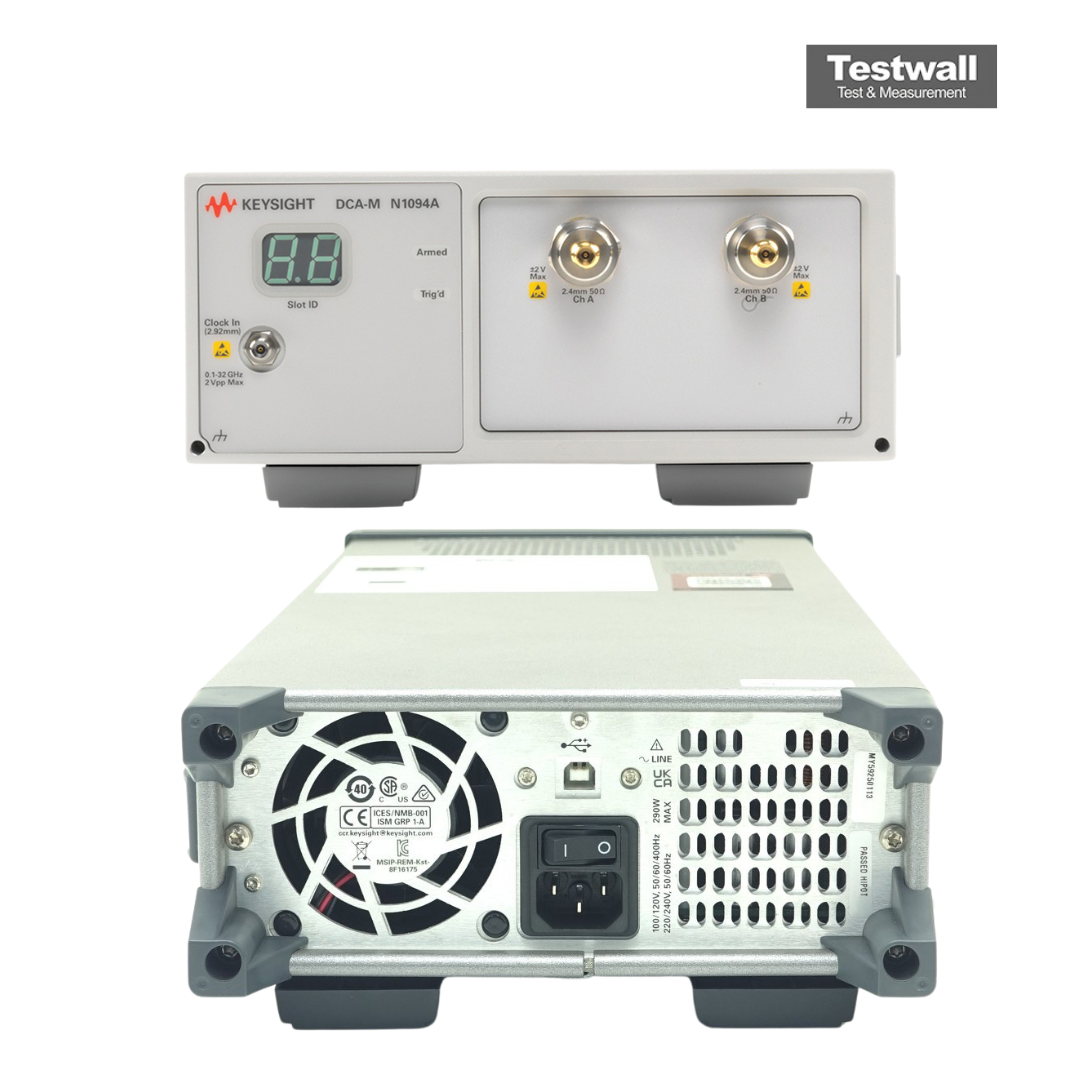

Keysight (Agilent) N1094A

30/50 GHz Dual Electrical Channel Module for DCA-X Mainframe
Analizador de diagramas de ojo / módulo de reloj de referencia DCA Tipo de instrumento
Hasta 80 GHz Ancho de banda
Hasta 160 Gb/s Velocidad de datos compatible
Keysight 86100D DCA-X (osciloscopio de análisis de comunicaciones digitales) Compatibilidad de plataforma
2 canales de entrada óptica/eléctrica Número de canales
Atributo Valor
Tipo de instrumento Analizador de diagramas de ojo / módulo de reloj de referencia DCA
Ancho de banda Hasta 80 GHz
Velocidad de datos compatible Hasta 160 Gb/s
Compatibilidad de plataforma Keysight 86100D DCA-X (osciloscopio de análisis de comunicaciones digitales)
Número de canales 2 canales de entrada óptica/eléctrica
Impedancia de entrada 50 Ω
Rango de longitud de onda óptica 750 nm a 1650 nm
Aplicaciones principales Pruebas de jitter, análisis de señal óptica y eléctrica, caracterización de dispositivos de alta velocidad
Conformidad y estándares Compatible con estándares IEEE 802.3, OIF CEI, SONET/SDH, 100G/400G Ethernet
Factor de forma Módulo enchufable para chasis 86100D
Keysight (Agilent) N1094A Options:
  • N1094A - 030 - 20/30 GHz bandwidth
  • N1094A - 050 - 20/33/40/50 GHz bandwidth
  • N1094A - LOJ - Low-jitter timebase
  • N1094A - STB - Standard timebase
  • N1094A - PLK - Pattern lock capability and trigger hardware
  • N1094A - FS1 - Fast sampling rate
  • N1094A - 200 - Enhanced jitter analysis software
  • N1094A - 201 - Advanced waveform analysis software
  • N1094A - 300 - Advanced amplitude analysis (RIN, Q-factor)
  • N1094A - 401 - Advanced eye analysis software
  • N1094A - 500 - Productivity package
  • N1094A - 9FP - PAM-N analysis software
  • N1094A - TFP - IEEE TDECQ analysis
  • N1094A - SIM - InfiniiSim-DCA waveform transformation
  • N1094A - EFP - FlexEye independent channel acquisition
  • N1094A - 1CM - Rackmount kit (single)
  • N1094A - 1CN - Rackmount kit (dual side-by-side)
Formulario de calibración Keysight (Agilent) N1094A

Formulario de reparación Keysight (Agilent) N1094A
Maximum file size: 40MB

Keysight (Agilent) N1094A 30/50 GHz Dual Electrical Channel Module for DCA-X Mainframe Description: 20/33/40/50 GHz bandwidth (20/30 GHz optional) Accurate high data rate analysis with <170 fs jitter 2.4 mm input type compact design USB interface (for connection to DCA-X mainframe or PC Keysight (Agilent) N1094A 30/50 GHz Dual Electrical Channel Module for DCA-X Mainframe
