Keysight (Agilent)

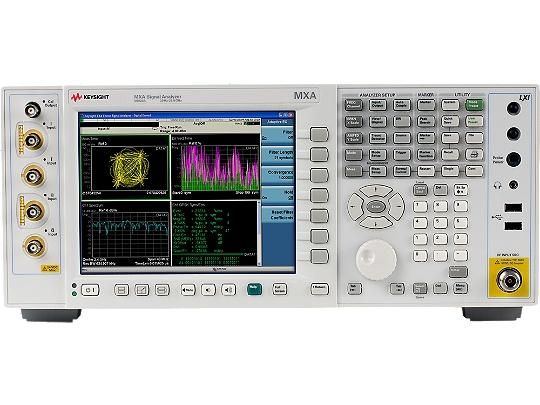

Keysight Technologies N9020A-503 10 Hz to 3.6 GHz Spectrum Analyser (Signal Analyser)
10 Hz to 3.6 GHz Spectrum Analyser (Signal Analyser)
10 Hz a 3,6 GHz Rango de Frecuencia
-170 dBm a +30 dBm Rango de Amplitud
1 Hz a 8 MHz Ancho de Banda de Resolución (RBW)
-163 dBm/Hz (típico) a 1 GHz Nivel de Ruido Mostrado en Pantalla (DANL)
-98 dBc/Hz a 10 kHz de separación (típico) Fase de Ruido
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 10 Hz a 3,6 GHz |
| Rango de Amplitud | -170 dBm a +30 dBm |
| Ancho de Banda de Resolución (RBW) | 1 Hz a 8 MHz |
| Nivel de Ruido Mostrado en Pantalla (DANL) | -163 dBm/Hz (típico) a 1 GHz |
| Fase de Ruido | -98 dBc/Hz a 10 kHz de separación (típico) |
| Distorsión de Tercer Orden (TOI) | +15 dBm (típico) |
| Precisión de Amplitud | ±0,19 dB (típico) |
| Impedancia de Entrada | 50 Ω |
| Pantalla | Pantalla táctil LCD en color de 10,4 pulgadas |
| Interfaces de Comunicación | LAN (LXI), USB, GPIB (opcional) |
Keysight (Agilent) N9020A-503 10 Hz to 3.6 GHz Spectrum Analyser (Signal Analyser) Options:
- N9020A-503 - 503 - Frequency range 10 Hz to 3.6 GHz (DC coupled) / 10 MHz to 3.6 GHz (AC coupled)
- N9020A-503 - 508 - Frequency range 10 Hz to 8.4 GHz (DC coupled) / 10 MHz to 8.4 GHz (AC coupled)
- N9020A-503 - 513 - Frequency range 10 Hz to 13.6 GHz (DC coupled) / 10 MHz to 13.6 GHz (AC coupled)
- N9020A-503 - 526 - Frequency range 10 Hz to 26.5 GHz (DC coupled) / 10 MHz to 26.5 GHz (AC coupled)
- N9020A-503 - PFR - Precision Frequency Reference (improved aging rate ±1×10⁻⁷/year, improved temperature stability)
- N9020A-503 - EA3 - Electronic attenuator, 10 Hz to 3.6 GHz, 0 to 24 dB in 1 dB steps
- N9020A-503 - EMC - EMC bandwidth (CISPR and MIL STD 461E compliant bandwidths)
- N9020A-503 - EXM - External mixing port (SMA female, triplexed LO output, IF input, and mixer bias)
- N9020A-503 - BBA - Analog baseband IQ inputs (BNC female connectors for I, Q, I-Bar, Q-Bar, and Cal Out)
- N9020A-503 - B25 - 25 MHz analysis bandwidth (standard)
- N9020A-503 - B40 - 40 MHz analysis bandwidth
- N9020A-503 - B85 - 85 MHz analysis bandwidth
- N9020A-503 - B1A - 125 MHz analysis bandwidth
- N9020A-503 - B1X - 160 MHz analysis bandwidth
- N9020A-503 - P03 - Preamplifier, 100 kHz to 3.6 GHz
- N9020A-503 - P08 - Preamplifier, 100 kHz to 8.4 GHz
- N9020A-503 - P13 - Preamplifier, 100 kHz to 13.6 GHz
- N9020A-503 - P26 - Preamplifier, 100 kHz to 26.5 GHz
- N9020A-503 - MPB - Microwave preselector bypass
- N9020A-503 - NFE - Noise Floor Extension (installed as N9020A-NF2, instrument alignment based)
- N9020A-503 - CR3 - Wideband IF output
- N9020A-503 - CRP - Programmable IF output (10 to 75 MHz user selectable center frequency)
- N9020A-503 - DP2 - Digital processor upgrade (16-bit ADC resolution, 100 MSa/s sample rate)
- N9020A-503 - RT1 - Real-Time Spectrum Analyzer (RTSA), minimum detectable signal duration 11.42 ns with >60 dB StM ratio
- N9020A-503 - RT2 - Real-Time Spectrum Analyzer (RTSA), minimum detectable signal duration 5.0 ns with >60 dB StM ratio
- N9020A-503 - EP2 - Enhanced phase noise performance (ships standard on instruments with SN prefix ≥ MY/SG/US5233)
- N9020A-503 - YAS - Analog output option (used with N9063A analog demod application)
| Model | N9020A-503 |
|---|
El Keysight (Agilent) N9020A-503 es un analizador de espectro de nivel básico que cubre de 10 Hz a 3,6 GHz, con ancho de banda de demodulación estándar de 25 MHz, alta precisión de amplitud y bajo nivel de ruido.
Diseñado para pruebas RF, de audio y celulares, incluye interfaces GPIB, LAN y USB, con GUI táctil y barrido rápido.
Testwall puede suministrar el Keysight (Agilent) N9020A-503 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación fiable y de alto rendimiento. Contáctenos si necesita calibración o reparación del Keysight (Agilent) N9020A-503.
