Keysight (Agilent)

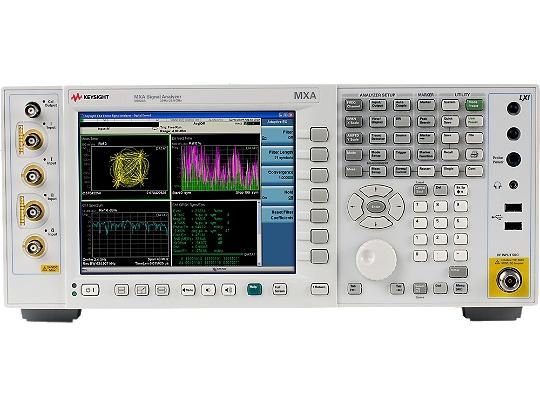

Keysight Technologies N9020A-513 10 Hz to 13.6 GHz Spectrum Analyser (Signal Analyser)
10 Hz to 13.6 GHz Spectrum Analyser (Signal Analyser)
10 Hz a 13,6 GHz Rango de Frecuencia
-170 dBm a +30 dBm Rango de Amplitud
1 Hz a 8 MHz (en pasos de 10%) Ancho de Banda de Resolución (RBW)
-163 dBm/Hz (típico) con preamp activado Nivel de Ruido Mostrado en Pantalla (DANL)
+15 dBm (típico) Punto de Intercepción de Tercer Orden (TOI)
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 10 Hz a 13,6 GHz |
| Rango de Amplitud | -170 dBm a +30 dBm |
| Ancho de Banda de Resolución (RBW) | 1 Hz a 8 MHz (en pasos de 10%) |
| Nivel de Ruido Mostrado en Pantalla (DANL) | -163 dBm/Hz (típico) con preamp activado |
| Punto de Intercepción de Tercer Orden (TOI) | +15 dBm (típico) |
| Estabilidad de Frecuencia (Phase Noise) | -98 dBc/Hz a 10 kHz de separación (típico) |
| Precisión de Amplitud | ±0,19 dB (típico a 95% de confianza) |
| Ancho de Banda de Análisis en Tiempo Real | hasta 25 MHz (con opciones adicionales) |
| Interfaz y Conectividad | LAN (LXI), USB, GPIB (opcional) |
| Pantalla | Pantalla LCD a color de 10,4 pulgadas |
Keysight (Agilent) N9020A-513 10 Hz to 13.6 GHz Spectrum Analyser (Signal Analyser) Options:
- N9020A-513 - 503 - Frequency range 10 Hz to 3.6 GHz (DC coupled)
- N9020A-513 - 508 - Frequency range 10 Hz to 8.4 GHz (DC coupled)
- N9020A-513 - 513 - Frequency range 10 Hz to 13.6 GHz (DC coupled)
- N9020A-513 - 526 - Frequency range 10 Hz to 26.5 GHz (DC coupled)
- N9020A-513 - PFR - Precision frequency reference
- N9020A-513 - EA3 - Electronic attenuator (10 Hz to 3.6 GHz, 0 to 24 dB in 1 dB steps)
- N9020A-513 - EXM - External mixing
- N9020A-513 - BBA - Analog baseband IQ inputs
- N9020A-513 - B25 - 25 MHz analysis bandwidth (standard)
- N9020A-513 - B40 - 40 MHz analysis bandwidth
- N9020A-513 - B85 - 85 MHz analysis bandwidth
- N9020A-513 - B1A - 125 MHz analysis bandwidth
- N9020A-513 - B1X - 160 MHz analysis bandwidth
- N9020A-513 - P03 - Preamplifier, 100 kHz to 3.6 GHz
- N9020A-513 - P08 - Preamplifier, 100 kHz to 8.4 GHz
- N9020A-513 - P13 - Preamplifier, 100 kHz to 13.6 GHz
- N9020A-513 - P26 - Preamplifier, 100 kHz to 26.5 GHz
- N9020A-513 - NF2 - Noise Floor Extension (NFE), instrument alignment based
- N9020A-513 - EMC - EMI bandwidths (CISPR and MIL STD 461E compliant)
- N9020A-513 - MPB - Microwave preselector bypass
- N9020A-513 - CR3 - Wideband IF output
- N9020A-513 - CRP - Programmable IF output
- N9020A-513 - DP2 - Enhanced data processing (16-bit ADC, 100 MSa/s)
- N9020A-513 - EP2 - Enhanced phase noise performance
- N9020A-513 - RT1 - Real-Time Spectrum Analyzer (RTSA), Option RT1
- N9020A-513 - RT2 - Real-Time Spectrum Analyzer (RTSA), Option RT2
- N9020A-513 - YAS - Analog output (used with N9063A analog demod application)
- N9020A-513 - PC2 - Performance capability option
- N9020A-513 - PC4 - Performance capability option
| Model | N9020A-513 |
|---|
El Keysight (Agilent) N9020A-513 es un analizador de espectro y señales de alto rendimiento que opera de 10 Hz a 13,6 GHz, con funciones DSP avanzadas y análisis de banda ancha de hasta 40 MHz. Ofrece alto TOI, baja distorsión y control SCPI táctil.
Ideal para analizar señales RF complejas, el N9020A-513 admite transmisión por USB/LAN y está diseñado para pruebas de precisión en aplicaciones de banda ancha.
Testwall puede suministrar el Keysight (Agilent) N9020A-513 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Keysight (Agilent) N9020A-513.
