Keysight (Agilent)

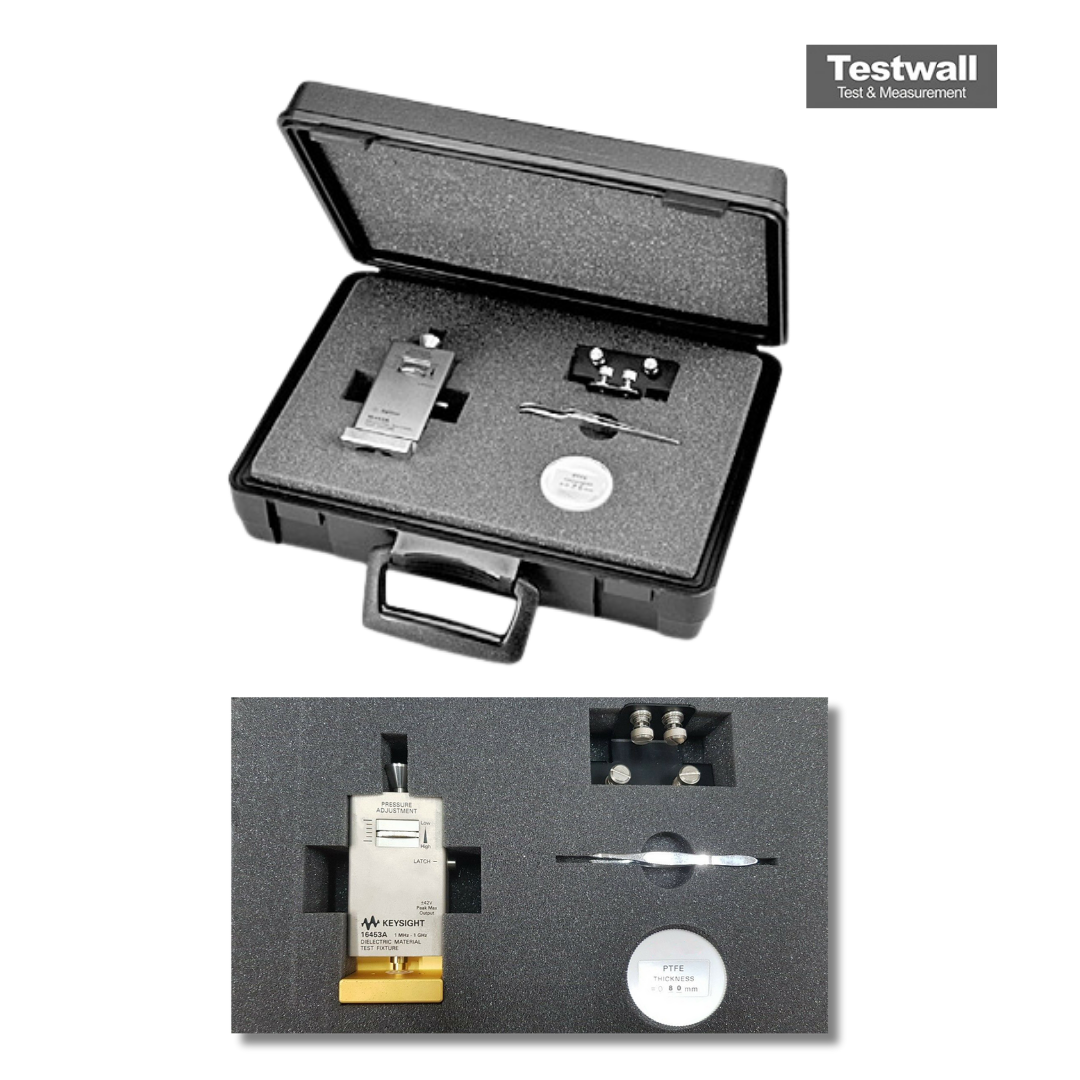

Keysight Technologies 16453A
Dielectric Material Test Fixture
1 MHz a 1 GHz Rango de frecuencia
Medición de permitividad dieléctrica de materiales sólidos Tipo de medición
Método de electrodo paralelo Método de medición
10 fF a 10 nF Rango de capacitancia medible
0 °C a 55 °C Rango de temperatura de operación
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 1 MHz a 1 GHz |
| Tipo de medición | Medición de permitividad dieléctrica de materiales sólidos |
| Método de medición | Método de electrodo paralelo |
| Rango de capacitancia medible | 10 fF a 10 nF |
| Rango de temperatura de operación | 0 °C a 55 °C |
| Compatibilidad con instrumentos | Keysight E4991A, E4980A, E4982A y analizadores de impedancia compatibles |
| Tamaño de muestra admitido | Diámetro máximo de 56 mm, grosor de 0,3 mm a 3 mm |
| Conector de interfaz | Conector de 4 terminales par (4TP) |
| Temperatura de almacenamiento | -40 °C a 70 °C |
| Dimensiones del accesorio | Aproximadamente 95 mm x 95 mm x 30 mm |
Keysight (Agilent) 16453A Options:
- 16453A - 16190-09001 - Plate
- 16453A - 3030-0007 - Screw SET4-40
- 16453A - 16453-23004 - Screw
- 16453A - 16453-01215 - Latch Plate
- 16453A - 1460-2384 - Spring
- 16453A - 16453-01211 - Plate
- 16453A - 16453-23003 - Dial
- 16453A - 16453-24003 - Screw
- 16453A - 16453-04001 - Cover
- 16453A - 0515-0914 - Screw M3 L6
- 16453A - 16453-23001 - Knob Shaft
- 16453A - 16453-23002 - Sleeve
- 16453A - 3030-0285 - Screw SET6-32
- 16453A - 0515-1551 - Screw M3 L10
- 16453A - 16453-20011 - Deck
- 16453A - 1460-2385 - Spring
- 16453A - 16453-24004 - Latch Button
- 16453A - 16453-29001 - Spring
- 16453A - 16453-25001 - Insulator
- 16453A - 16453-24015 - Electrode
- 16453A - 16453-24011 - Flange
- 16453A - 1250-0816 - Contact
- 16453A - 16453-60001 - Bead Assembly
- 16453A - 16453-24018 - Electrode
- 16453A - 1480-0739 - Spring Pin
- 16453A - 16092-21010 - Pin
- 16453A - 16453-01212 - Plate
- 16453A - 16453-08001 - Spring
- 16453A - 16453-01214 - Plate
- 16453A - 16453-20012 - Base
- 16453A - 0515-0868 - Screw M4 L16
- 16453A - 0470-0013 - Thread Sealant
- 16453A - 16453-01213 - Angle Plate
- 16453A - 16453-60021 - Load
- 16453A - 8710-2081 - Tweezers
- 16453A - 16453-60011 - Carrying Case
- 16453A - 16453-90000 - Specification and Service Manual
| Model | 16453A |
|---|
El dispositivo de prueba de material dieléctrico Keysight (Agilent) 16453A está diseñado para medir con precisión la constante dieléctrica y el factor de pérdida en los analizadores de impedancia E4991A, 4291A y 4291B. Utiliza el método de placas paralelas y una electrodos flexible que se adapta automáticamente a la superficie del material, eliminando los ajustes manuales requeridos en el modelo 16451B.
El firmware opcional 002 permite calcular la permitividad compleja relativa y se integra sin problemas con los analizadores Keysight.
Testwall puede suministrar el Keysight (Agilent) 16453A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad inigualables. Contáctenos para calibración o reparación del Keysight (Agilent) 16453A.
