Keysight (Agilent)

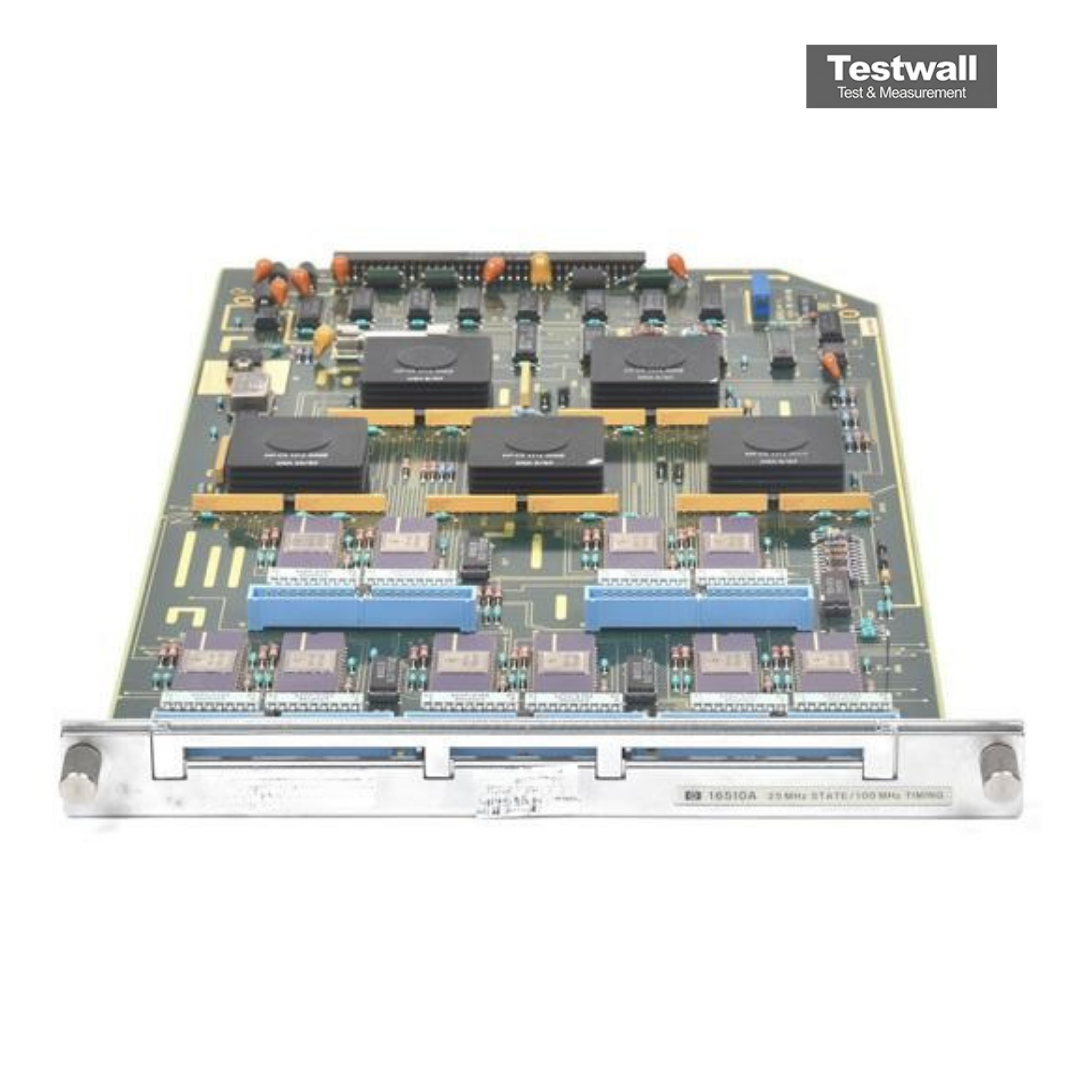

Keysight Technologies 16510A
State/Timing Analysis Module
Módulo de temporización para analizador lógico Tipo de módulo
Keysight 1650A, 1651A, 1652A, 1653A Compatibilidad
35 canales Número de canales
100 MHz Frecuencia máxima de muestreo
4096 estados Profundidad de memoria por canal
| Atributo | Valor |
|---|---|
| Tipo de módulo | Módulo de temporización para analizador lógico |
| Compatibilidad | Keysight 1650A, 1651A, 1652A, 1653A |
| Número de canales | 35 canales |
| Frecuencia máxima de muestreo | 100 MHz |
| Profundidad de memoria por canal | 4096 estados |
| Umbral de voltaje de entrada | TTL, ECL y niveles definidos por el usuario |
| Resolución de temporización | 10 ns |
| Rango de voltaje de entrada | -6 V a +6 V |
| Tipo de disparo | Disparo por patrón de palabras y secuencias |
| Interfaz de conexión | Conector de pod compatible con la familia de analizadores lógicos 1650 |
| Model | 16510A |
|---|
El Keysight (Agilent) 16510A Logic Analyzer On-A-Card ofrece análisis digital de alta densidad con 80 canales que admiten modos de estado a 25 MHz y de temporización a 100 MHz. Diseñado para entornos complejos con microprocesadores, permite depurar simultáneamente sistemas de 8, 16 y 32 bits. Se pueden configurar hasta 400 canales por bastidor, brindando una solución escalable para desarrollos avanzados. Su arquitectura en tarjeta permite integración eficiente en los mainframes de la serie 16500 para un funcionamiento sincronizado entre módulos.
Ideal para ingenieros que trabajan con buses de alta velocidad y depuración de procesadores, el 16510A permite capturar y analizar señales lógicas complejas con precisión.
Testwall puede suministrar el Keysight (Agilent) 16510A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) 16510A.
