Keysight (Agilent)

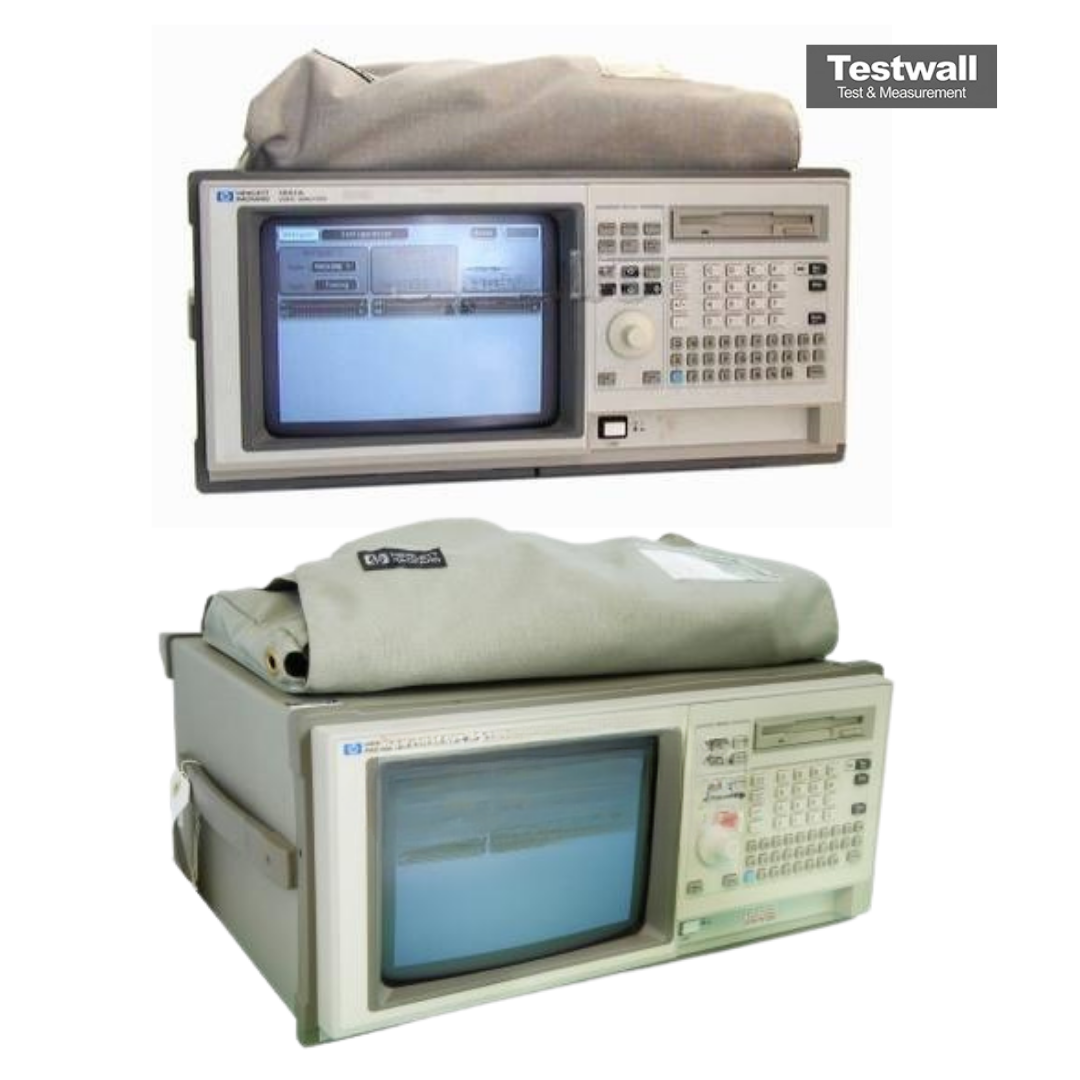

Keysight Technologies 1660A
136 Channel 500MHz Timing 100MHz State Logic Analyser
136 canales (128 canales de datos + 8 canales de reloj) Número de canales
4K muestras por canal Profundidad de memoria
100 MHz Frecuencia máxima de muestreo
10 ns Resolución de tiempo mínima
-6,0 V a +6,0 V ajustable Umbral de voltaje
| Atributo | Valor |
|---|---|
| Número de canales | 136 canales (128 canales de datos + 8 canales de reloj) |
| Profundidad de memoria | 4K muestras por canal |
| Frecuencia máxima de muestreo | 100 MHz |
| Resolución de tiempo mínima | 10 ns |
| Umbral de voltaje | -6,0 V a +6,0 V ajustable |
| Voltaje de entrada máximo | ±40 V (pico) |
| Interfaz de comunicación | HP-IB (GPIB) / RS-232 |
| Pantalla | Pantalla CRT monocromática integrada |
| Alimentación eléctrica | 100-240 V CA, 50/60 Hz |
| Dimensiones (An x Al x Pr) | 426 mm x 222 mm x 508 mm |
| Model | 1660A |
|---|
El Keysight (Agilent) 1660A Logic Analyzer proporciona análisis avanzados en 136 canales, soportando modos de estado y temporización. Funciona a 100 MHz en modo estado con dos relojes/calificadores, y ofrece 4K de memoria por canal (8K en modo medio canal). El análisis de tiempo incluye: convencional (250 MHz todos los canales, 500 MHz medio canal), transicional (125 MHz todos, 250 MHz medio canal) y detección de glitches (125 MHz medio canal). Diseñado para análisis detallado de sistemas digitales.
Con interfaces RS-232 y HP-IB integradas, el 1660A se adapta fácilmente a entornos de pruebas existentes.
Testwall puede suministrar el Keysight (Agilent) 1660A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) 1660A.
