Keysight (Agilent)

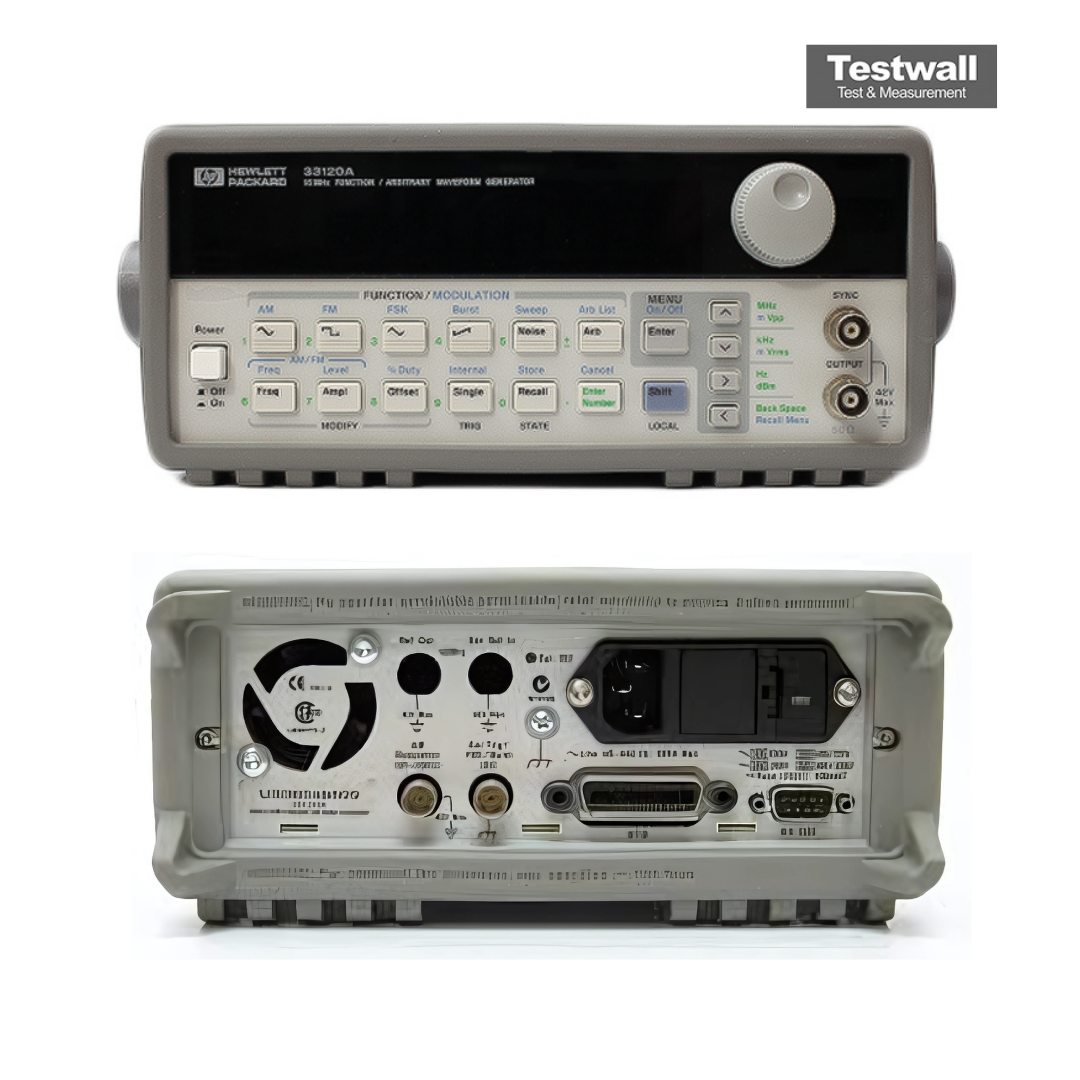

Keysight (Agilent) 33120A
DC-15MHz Function/Arbitrary Waveform Generator
1 canal Canales
40 MSa/s Frecuencia de muestreo
50 mVpp a 10 Vpp sobre 50 Ω Amplitud
AM, FM, FSK, burst Modulación
12 bit Resolución vertical
| Atributo | Valor |
|---|---|
| Canales | 1 canal |
| Frecuencia de muestreo | 40 MSa/s |
| Amplitud | 50 mVpp a 10 Vpp sobre 50 Ω |
| Modulación | AM, FM, FSK, burst |
| Resolución vertical | 12 bit |
| Rango de frecuencia | 100 µHz a 15 MHz (senoidal, cuadrada); hasta 100 kHz (rampa, triangular) |
| Formas de onda | senoidal, cuadrada, rampa, triangular, ruido, arbitraria, DC |
| Memoria arbitraria | 8 a 16,000 puntos |
| Tiempo de subida/bajada | < 20 ns |
| Distorsión armónica | -70 dBc DC a 20 kHz; -35 dBc 1 a 15 MHz; THD < 0,04% |
| Modos de barrido | lineal, log., 1 ms a 500 s |
| Envejecimiento de base de tiempo | < 10 ppm por año |
| Impedancia de salida | 50 Ω |
| Interfaces | GPIB, RS-232 |
| Dimensiones (An × Al × P) | 254,4 × 103,6 × 374 mm |
| Peso | 4 kg |
Keysight Technologies 33120A Options:
- 33120A - Opt. 001 - Phase Lock/TCXO Timebase Option
- 33120A - Opt. 106 - BenchLink Arb Software (34811A)
- 33120A - Opt. 1CM - Rack Mount Kit (34190A)
- 33120A - Opt. 910 - Extra Manual Set
El generador de funciones / formas arbitrarias Keysight (Agilent) 33120A emplea síntesis digital directa (DDS) para producir señales estables y precisas con baja distorsión. Genera señales senoidales y cuadradas de hasta 15 MHz, y formas predefinidas como rampa, triangular, ruido, sin(x)/x y cardíacas. Las formas arbitrarias se generan con resolución de 12 bits, 40 MSa/s y hasta 16k puntos de profundidad. La resolución de frecuencia es de 10 µHz, con salidas de 50 mV a 10 V p-p sobre 50 Ω y control de 3 dígitos.
Incluye barridos lineales/logarítmicos, modulaciones AM, FM, FSK y Burst, y conexiones GPIB (SCPI) y RS-232.
Testwall puede suministrar el Keysight (Agilent) 33120A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y servicio inigualables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) 33120A.
Opciones y configuraciones
- Envejecimiento de base de tiempo: < 10 ppm por año (TCXO con Opc. 001)
