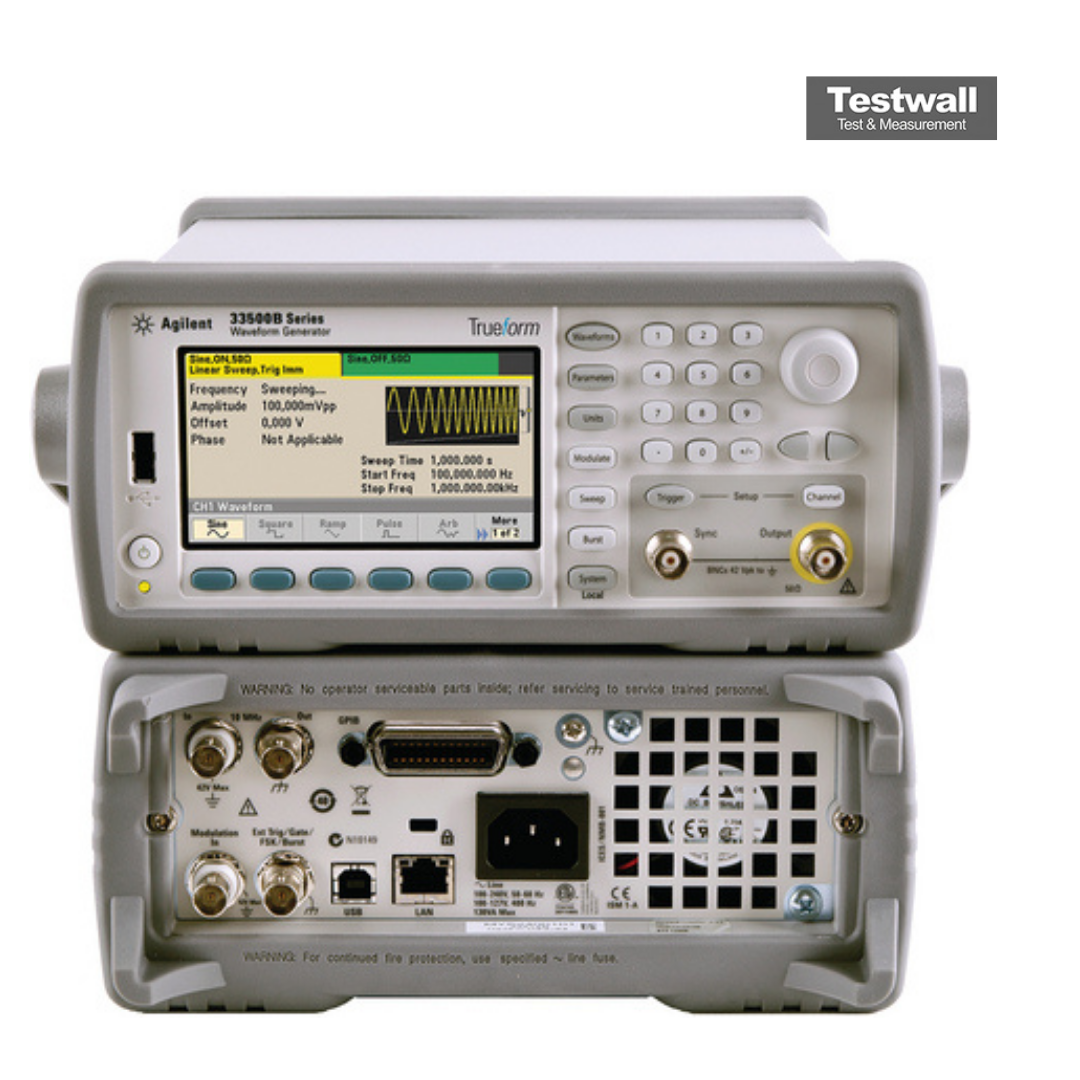

Keysight (Agilent) 33509B
| Atributo | Valor |
|---|---|
| Canales | 1 canal |
| Resolución vertical | 16 bit |
| Tiempo de subida/bajada | 8,4 ns (nom.) |
| Jitter | < 40 ps rms |
| Impedancia de salida | 50 Ω (nom.) |
| Rango de frecuencia | 1 µHz a 20 MHz (senoidal, cuadrada, pulso); hasta 200 kHz (rampa, triangular) |
| Amplitud | 1 mVpp a 10 Vpp sobre 50 Ω (2 mVpp a 20 Vpp circuito abierto) |
| Modulación | AM, FM, ΦM, FSK, BPSK, PWM, Sum |
| Formas de onda | senoidal, cuadrada, rampa, triangular, pulso, ruido, DC |
| Distorsión armónica | THD < 0,04%, 20 Hz a 20 kHz (típ.) |
| Modos de barrido | lineal, log., lista (hasta 128 frecuencias) |
| Envejecimiento de base de tiempo | ±1 ppm por año |
| Interfaces | GPIB, LAN (LXI), USB |
| Pantalla | 4,3 in color TFT, 480 × 272 |
| Dimensiones (An × Al × P) | 261,1 × 103,8 × 303,2 mm |
| Peso | 3,3 kg |
Keysight (Agilent) 33509B Options:
- 33509B - MEM - Increases arbitrary waveform memory to 16 MSa/channel
- 33509B - OCX - OCXO timebase for ultra-high stability
- 33509B - SEC - Security features with NISPOM
- 33509B - 335BW1U - Upgrade: Increase bandwidth to 30 MHz (1-channel models)
- 33509B - 335ARB1U - Upgrade: Add arbitrary waveform capability (1-channel models)
- 33509B - 335MEM1U - Upgrade: Add 16M memory to arb (1-channel arb models)
- 33509B - 335SECU - Upgrade: Add NISPOM and file security
- 33509B - 33500U-OCX - Upgrade: Add high-stability timebase (must return to Keysight)
El Keysight (Agilent) 33509B es un generador de funciones de 20 MHz con tecnología Trueform que proporciona señales más limpias, 5× menor distorsión armónica y pulsos con jitter optimizado. Con 160 MSa/s de muestreo y resolución de 16 bits, admite formas de onda senoidales, pulsos y arbitrarias de alta fidelidad.
El equipo ofrece 1 MSa de memoria estándar (ampliable a 16 MSa) y conectividad a través de USB, LAN (LXI-C) y GPIB, ideal para entornos que requieren señales precisas y estables.
Testwall puede suministrar el Keysight (Agilent) 33509B usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad y calidad de servicio insuperables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) 33509B.
Opciones y configuraciones
- Envejecimiento de base de tiempo: ±1 ppm por año (±0,1 ppm con Opc. OCX)
