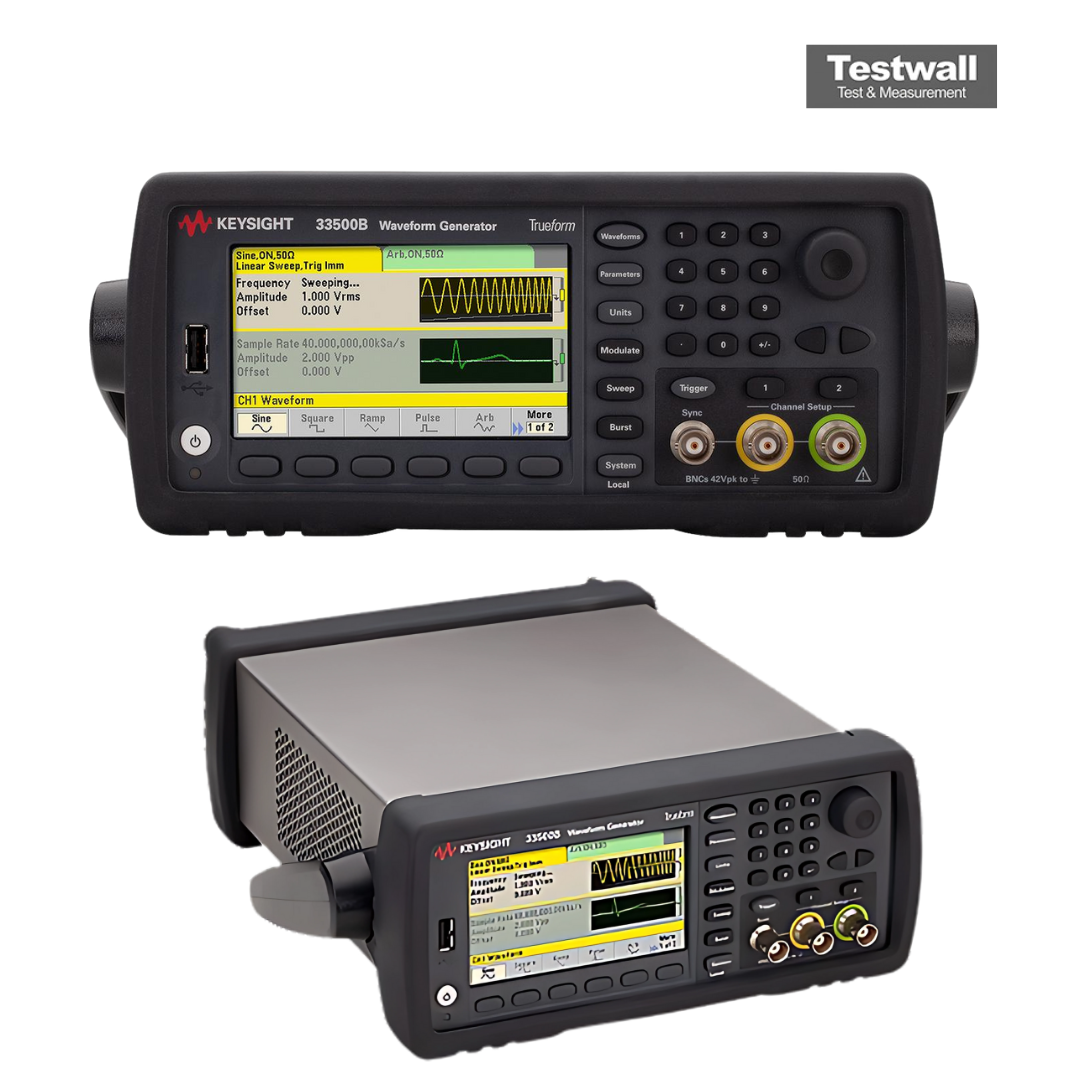

Keysight (Agilent) 33511B
| Atributo | Valor |
|---|---|
| Canales | 1 canal |
| Frecuencia de muestreo | 160 MSa/s |
| Resolución vertical | 16 bit |
| Tiempo de subida/bajada | 8,4 ns (nom.) |
| Jitter | < 40 ps rms |
| Rango de frecuencia | 1 µHz a 20 MHz (senoidal, cuadrada, pulso); hasta 200 kHz (rampa, triangular) |
| Amplitud | 1 mVpp a 10 Vpp sobre 50 Ω (2 mVpp a 20 Vpp circuito abierto) |
| Modulación | AM, FM, ΦM, FSK, BPSK, PWM, Sum |
| Formas de onda | senoidal, cuadrada, rampa, triangular, pulso, ruido, DC, arbitraria |
| Memoria arbitraria | 1 MSa por canal |
| Distorsión armónica | THD < 0,04%, 20 Hz a 20 kHz (típ.) |
| Modos de barrido | lineal, log., lista (hasta 128 frecuencias) |
| Envejecimiento de base de tiempo | ±1 ppm por año |
| Impedancia de salida | 50 Ω (nom.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Pantalla | 4,3 in color TFT, 480 × 272 |
| Dimensiones (An × Al × P) | 261,1 × 103,8 × 303,2 mm |
| Peso | 3,3 kg |
El generador de formas de onda Keysight (Agilent) 33511B utiliza la tecnología exclusiva Trueform para ofrecer señales altamente precisas con frecuencia de muestreo de 160 MSa/s y resolución de 16 bits. Admite señales sinusoidales con 5 veces menor distorsión armónica, pulsos de hasta 20 MHz con 10 veces menos jitter y ofrece secuenciación arbritria opcional. Con 1 MSa/canal de memoria estándar y conectividad (USB, LAN, GPIB), es ideal para pruebas precisas.
Permite crear formas de onda mediante el editor del panel frontal, capturas desde osciloscopio o herramientas como MATLAB y Excel. Incluye la licencia de software BenchVue para control sencillo y automatización de pruebas.
Testwall can supply the used Keysight (Agilent) 33511B, fully tested. With expert support and global delivery, Testwall ensures high‑performance instrumentation with unmatched reliability and service quality. Please contact us directly if you need calibration or repair of the Keysight (Agilent) 33511B.
Opciones y configuraciones
- Memoria arbitraria: 1 MSa por canal (16 MSa por canal con Opc. MEM)
- Envejecimiento de base de tiempo: ±1 ppm por año (±0,1 ppm con Opc. OCX)
