Keysight (Agilent)

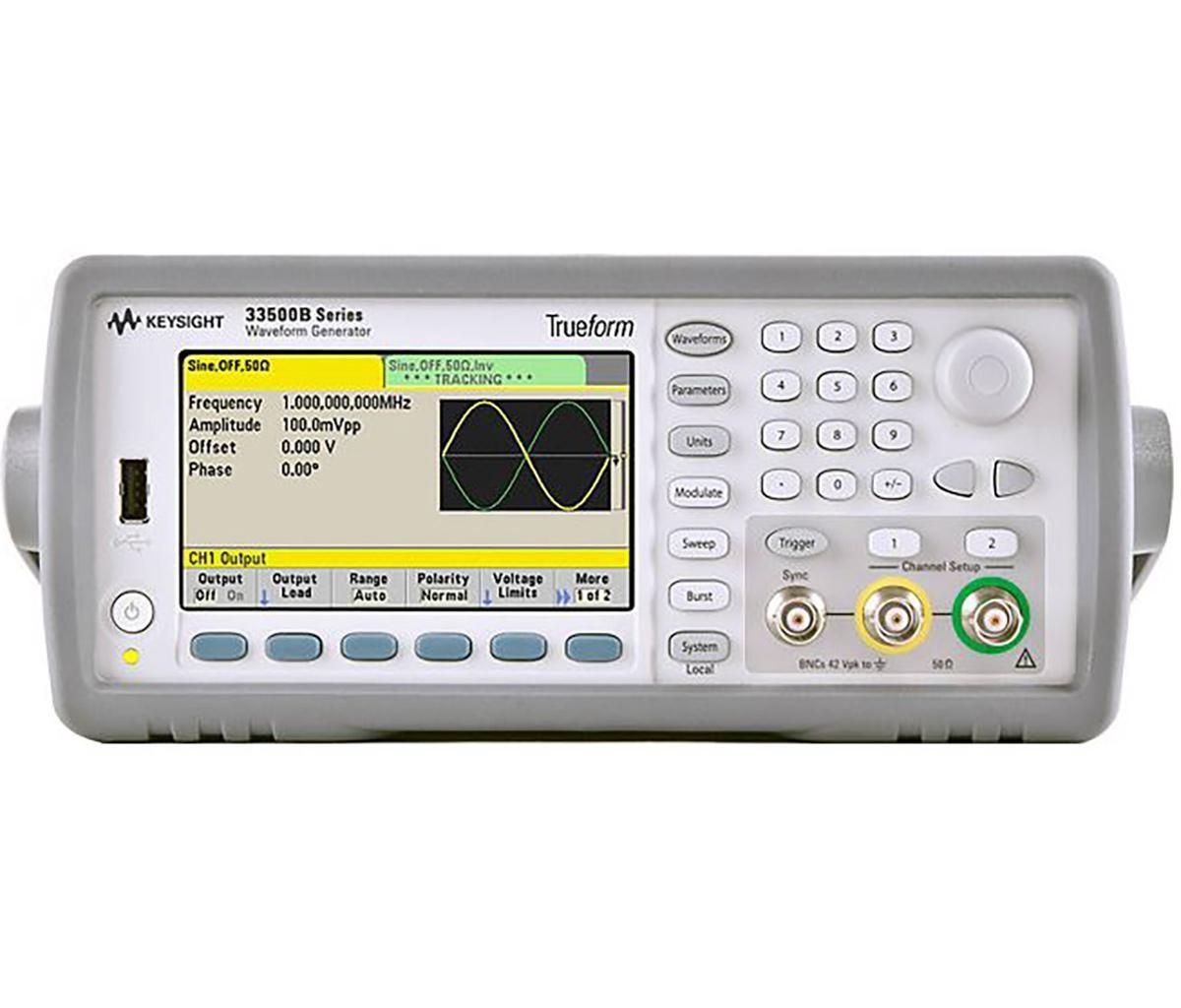

Keysight (Agilent) 33522B
2-Channel 30 MHz Function/Arbitrary Waveform Generator
2 canales Canales
250 MSa/s Frecuencia de muestreo
16 bit Resolución vertical
8,4 ns (nom.) Tiempo de subida/bajada
< 40 ps rms Jitter
1.750,00 € IVA no incl. + envío UE gratuito
| Atributo | Valor |
|---|---|
| Canales | 2 canales |
| Frecuencia de muestreo | 250 MSa/s |
| Resolución vertical | 16 bit |
| Tiempo de subida/bajada | 8,4 ns (nom.) |
| Jitter | < 40 ps rms |
| Rango de frecuencia | 1 µHz a 30 MHz (senoidal, cuadrada, pulso); hasta 200 kHz (rampa, triangular) |
| Amplitud | 1 mVpp a 10 Vpp sobre 50 Ω (2 mVpp a 20 Vpp circuito abierto) |
| Modulación | AM, FM, ΦM, FSK, BPSK, PWM, Sum |
| Formas de onda | senoidal, cuadrada, rampa, triangular, pulso, ruido, DC, arbitraria |
| Memoria arbitraria | 1 MSa por canal |
| Distorsión armónica | THD < 0,04%, 20 Hz a 20 kHz (típ.) |
| Modos de barrido | lineal, log., lista (hasta 128 frecuencias) |
| Envejecimiento de base de tiempo | ±1 ppm por año |
| Impedancia de salida | 50 Ω (nom.) |
| Interfaces | GPIB, LAN (LXI), USB |
| Pantalla | 4,3 in color TFT, 480 × 272 |
| Dimensiones (An × Al × P) | 261,1 × 103,8 × 303,2 mm |
| Peso | 3,3 kg |
Keysight Technologies 33522B Options:
- 33522B - MEM - Increases arbitrary waveform memory to 16 MSa/channel
- 33522B - OCX - OCXO timebase for ultra-high stability
- 33522B - IQP - IQ player (Only available on 33512B and 33522B)
- 33522B - SEC - Security features with NISPOM
- 33522B - 335BW2U - Upgrade: Increase bandwidth to 30 MHz (2-channel models)
- 33522B - 335ARB2U - Upgrade: Add arbitrary waveform capability (2-channel models)
- 33522B - 335MEM2U - Upgrade: Add 16M memory to arb (2-channel arb models)
- 33522B - 335SECU - Upgrade: Add NISPOM and file security
- 33522B - 335IQPU - Upgrade: Add IQ baseband signal player to 2-channel arb
- 33522B - 33500U-OCX - Upgrade: Add high-stability timebase (Must return to Keysight)
El generador de formas de onda Keysight (Agilent) 33522B con tecnología Trueform ofrece una precisión inigualable. Con muestreo de 250 MSa/s, resolución de 16 bits y memoria de hasta 16 MSa/canal, proporciona señales fieles para aplicaciones exigentes.
Perfecto para ingenieros que requieren señales precisas hasta 30 MHz, permite crear formas de onda desde el panel frontal, software o trazas de osciloscopio mediante USB, LAN o GPIB.
Testwall puede suministrar el Keysight (Agilent) 33522B usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Keysight (Agilent) 33522B.
Opciones y configuraciones
- Memoria arbitraria: 1 MSa por canal (16 MSa por canal con Opc. MEM)
- Envejecimiento de base de tiempo: ±1 ppm por año (±0,1 ppm con Opc. OCX)
