Keysight (Agilent)

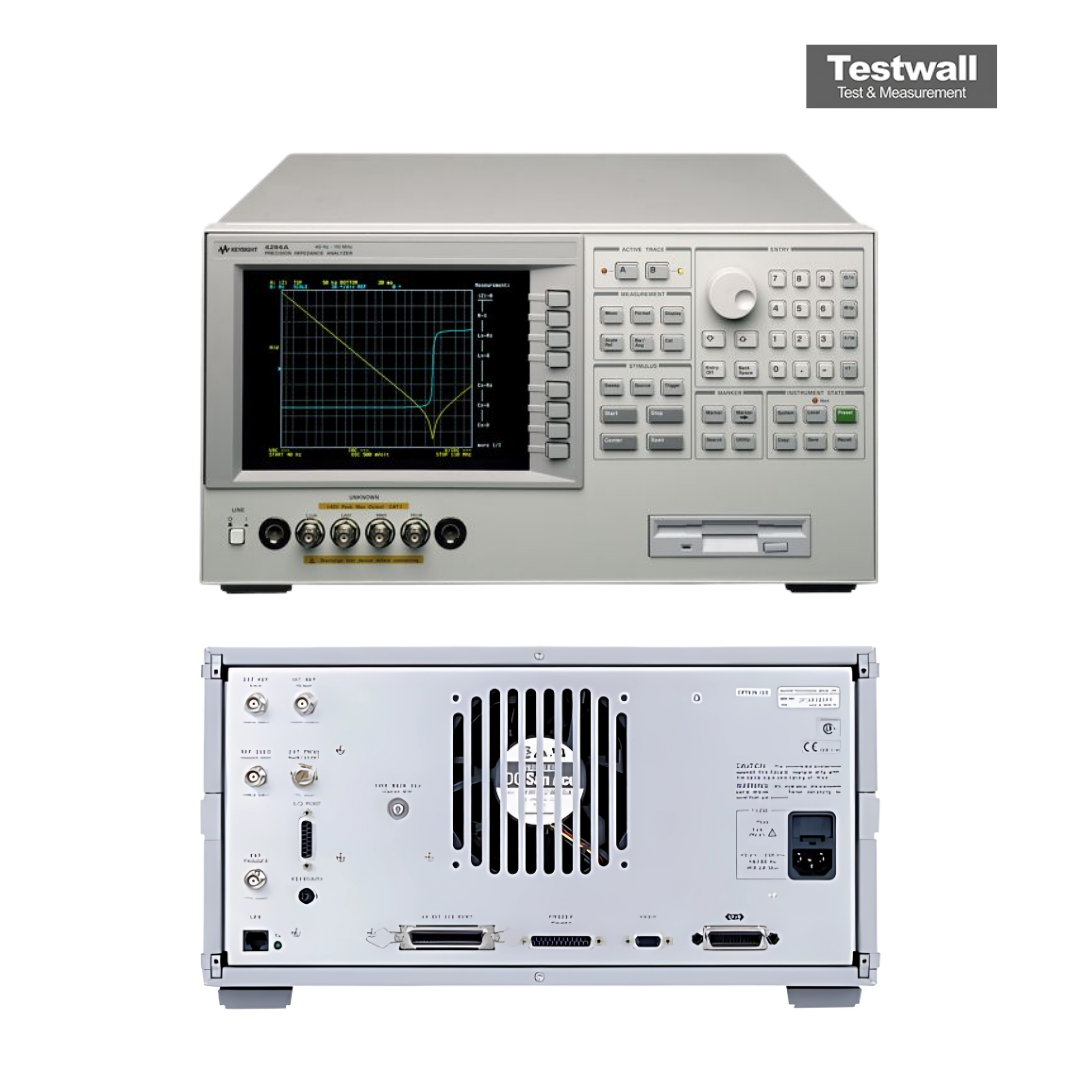

Keysight Technologies 4294A
110MHz Precision Impedance Analyser
40 Hz a 110 MHz Rango de frecuencia
0,08% Precisión básica de impedancia
1 mΩ a 100 MΩ Rango de impedancia medible
5 mV a 1 Vrms Nivel de señal de prueba (tensión)
200 µA a 20 mArms Nivel de señal de prueba (corriente)
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 40 Hz a 110 MHz |
| Precisión básica de impedancia | 0,08% |
| Rango de impedancia medible | 1 mΩ a 100 MΩ |
| Nivel de señal de prueba (tensión) | 5 mV a 1 Vrms |
| Nivel de señal de prueba (corriente) | 200 µA a 20 mArms |
| Parámetros de medición | |Z|, |Y|, θ, R, X, G, B, Cs, Cp, Ls, Lp, Rs, Rp, D, Q, Np, Ns |
| Puntos de barrido | 2 a 801 puntos |
| Interfaz | GPIB (IEEE 488), puerto de impresora paralelo, interfaz de disco flexible |
| Pantalla | Pantalla LCD en color de 10,4 pulgadas |
| Dimensiones y peso | 426 mm x 177 mm x 430 mm (An x Al x Pr), 18 kg |
Keysight Technologies 4294A Options:
- 4294A - 1D5 - High Stability Frequency Reference
- 4294A - ABA - English Manual
- 4294A - ABJ - Japanese Manual
- 4294A - 0BW - Add Service Manual
- 4294A - 810 - Add Keyboard
- 4294A - 1CN - Handle Kit
- 4294A - 1CM - Rackmount Kit
- 4294A - 1CP - Rackmount and Handle Kit
| Model | 4294A |
|---|
El Keysight (Agilent) 4294A Precision Impedance Analyzer permite mediciones precisas de impedancia desde 40 Hz hasta 110 MHz con una precisión básica de ±0,08 %. Diseñado para evaluar componentes y circuitos, ofrece alta precisión en mediciones de Q/D en dispositivos de baja pérdida. El nivel de señal va de 5 mV a 1 Vrms o 200 μA a 20 mA rms, con polarización DC de 0 V a ±40 V o 0 mA a ±100 mA. Sus funciones avanzadas de calibración y compensación de errores aseguran resultados fiables en configuraciones con dispositivos montados.
Con potentes herramientas de análisis, rango de 3 mΩ a 500 MΩ y conectividad PC, el 4294A simplifica los procesos de medición avanzada.
Testwall puede suministrar el Keysight (Agilent) 4294A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) 4294A.
