Keysight (Agilent)

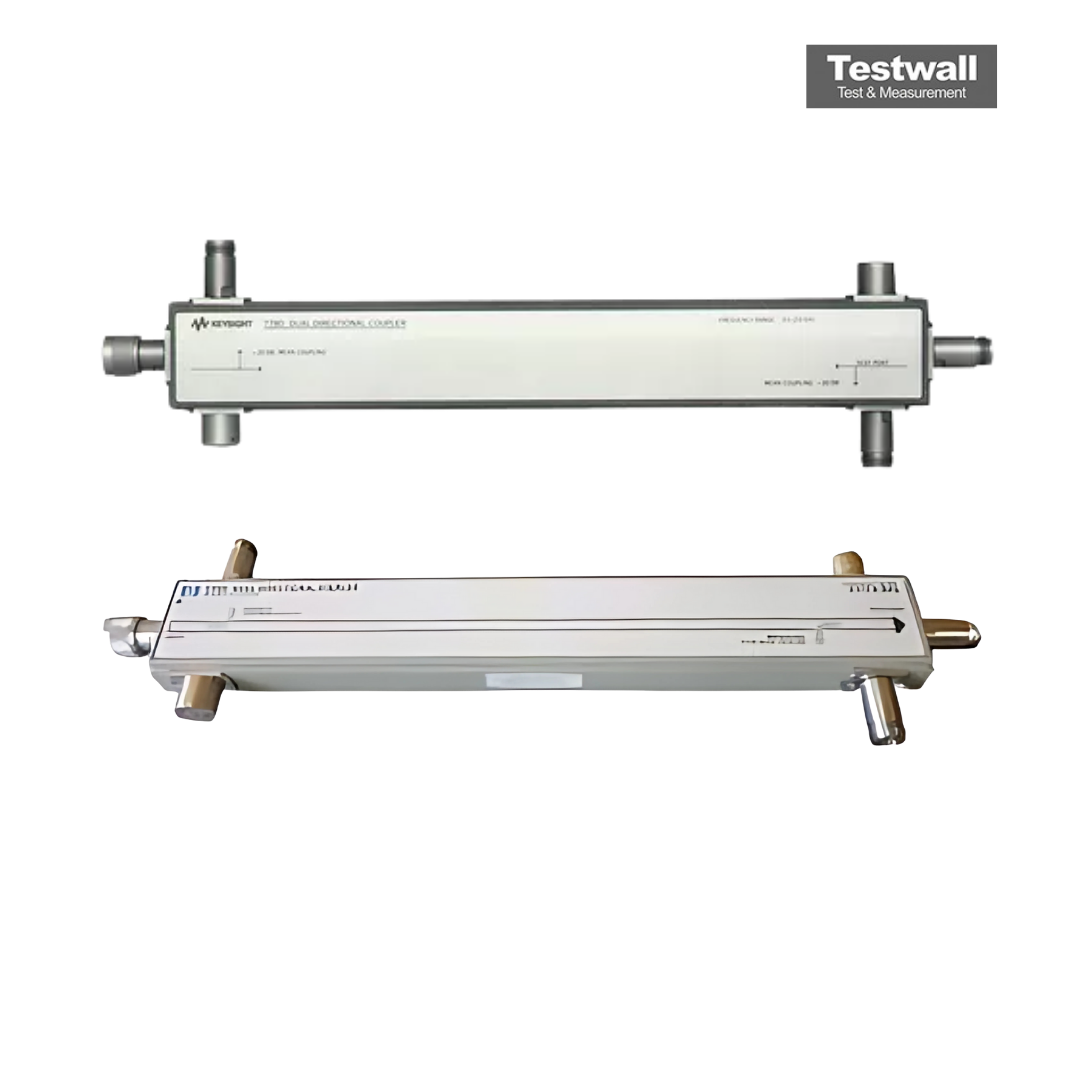

Keysight Technologies 778D
100MHz-2GHz Dual Directional Coupler
Acoplador direccional coaxial Tipo de acoplador
2 GHz a 26.5 GHz Rango de frecuencia
20 dB Factor de acoplamiento
35 dB Directividad mínima
1.5 dB Pérdida de inserción máxima
| Atributo | Valor |
|---|---|
| Tipo de acoplador | Acoplador direccional coaxial |
| Rango de frecuencia | 2 GHz a 26.5 GHz |
| Factor de acoplamiento | 20 dB |
| Directividad mínima | 35 dB |
| Pérdida de inserción máxima | 1.5 dB |
| Potencia máxima de entrada | 30 W (media), 100 W (pico) |
| Impedancia | 50 Ohmios |
| Tipo de conector | APC-3.5 (macho/hembra) |
| VSWR máximo | 1.35 |
| Temperatura de operación | 0 °C a +55 °C |
| Model | 778D |
|---|
El Keysight (Agilent) 778D es un acoplador coaxial bidireccional diseñado para mediciones sweep de 100 MHz a 2 GHz. Con alta directividad (>36 dB hasta 1 GHz) y una precisión de acoplamiento media de ±0,5 dB, es ideal para aplicaciones de reflectometría. Sus brazos auxiliares bien sincronizados lo hacen especialmente útil con osciladores de barrido. Acoplamiento nominal: 20 ±1,5 dB, ROE máximo: 1,1. Potencia promedio: 50 W; pico: 500 W.
Ideal para mediciones RF bidireccionales precisas en entornos de reflectometría.
Testwall puede suministrar el Keysight (Agilent) 778D usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento y fiabilidad. Contáctenos si necesita reparación o calibración del Keysight (Agilent) 778D.
