Keysight (Agilent)

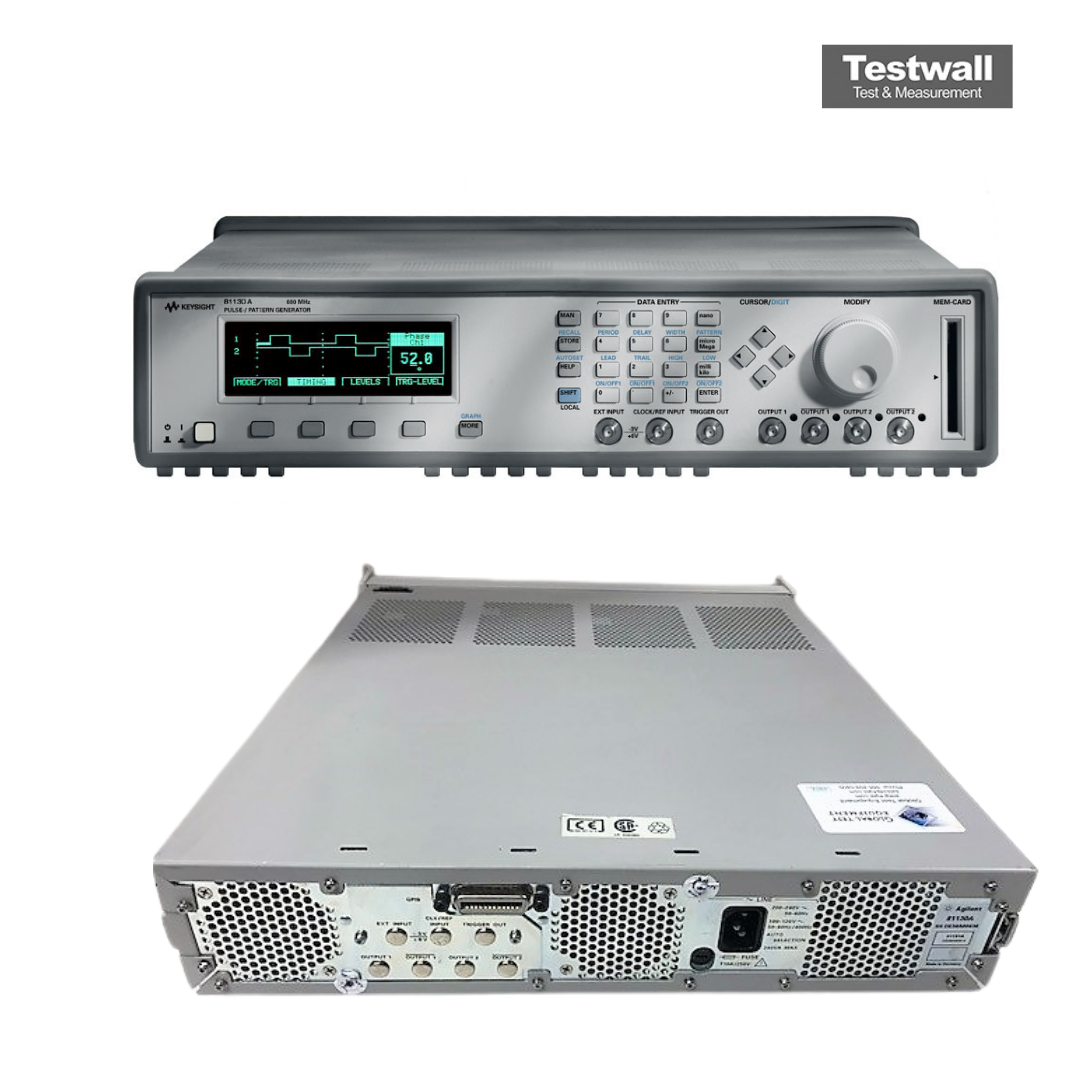

Keysight (Agilent) 81130A
600MHz Pulse/Pattern Generator
1,25 ns a periodo - 1,25 ns Ancho de pulso
2 ps Resolución temporal
0,001% + 15 ps RMS Jitter
0 a 3 µs Retardo
50 Ω Impedancia de salida
| Atributo | Valor |
|---|---|
| Ancho de pulso | 1,25 ns a periodo - 1,25 ns |
| Resolución temporal | 2 ps |
| Jitter | 0,001% + 15 ps RMS |
| Retardo | 0 a 3 µs |
| Impedancia de salida | 50 Ω |
| Canales | 1 o 2 (81131A o 81132A salida módulos) |
| Frecuencia de repetición | hasta 400 MHz (81131A) o 660 MHz (81132A) |
| Velocidad de datos | hasta 400 Mb/s (81131A) o 660 Mb/s (81132A) por canal |
| Amplitud | 0,1 a 3,8 Vpp (81131A), 0,1 a 2,5 Vpp (81132A) |
| Tiempos de transición | 0,8 o 1,6 ns (81131A), 550 ps típ. (81132A) |
| Memoria de patrones | 64 kbit por canal, PRBS 2^n - 1, n = 7 a 15 |
| Interfaces | GPIB |
El Keysight (Agilent) 81130A Pulse Data Generator Mainframe permite generar impulsos precisos y flexibles al combinarse con uno o dos módulos de salida 81131A o 81132A. Con los 81131A, opera entre 1 kHz y 400 MHz; con los 81132A, llega a 660 MHz y 1,32 Gbps. Soporta doble canal solo si se utilizan módulos idénticos. Cuenta con memoria segmentable de 64 kbit, modos burst y pattern, y generación avanzada de secuencias PRBS.
El 81130A ofrece suma de canales EXOR, retardos variables y cuatro ojos temporales independientes para generar formas de onda complejas. Su modo pattern cubre de 80 MHz a 660 MHz, ideal para pruebas de datos en serie. Su oscilador PLL y pantalla gráfica aseguran una experiencia de usuario precisa y fácil de usar.
Testwall puede suministrar el Keysight (Agilent) 81130A usado, totalmente probado. Con soporte técnico experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio excepcionales. Contáctenos para reparación o calibración del Keysight (Agilent) 81130A.
