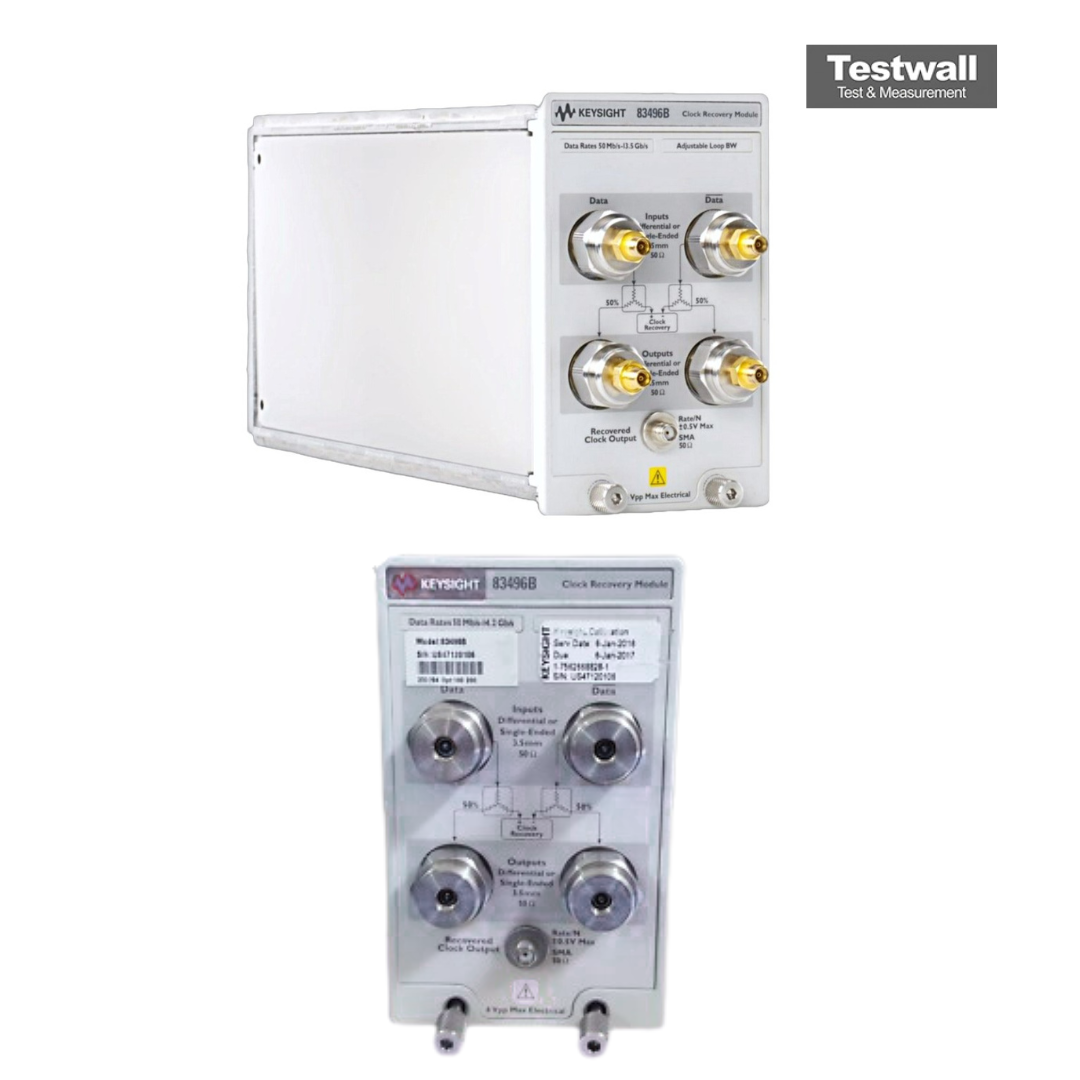

Keysight Technologies 83496B
| Atributo | Valor |
|---|---|
| Ancho de banda óptico | DC a 80 GHz |
| Longitud de onda de operación | 750 nm a 1650 nm |
| Tipo de conector óptico | FC/PC |
| Potencia óptica máxima de entrada | +10 dBm |
| Impedancia de salida | 50 Ohmios |
| Tensión de alimentación | -5.2 V CC |
| Corriente de polarización típica | 40 mA |
| Rango de temperatura de operación | 0 °C a +55 °C |
| Compatibilidad con módulos | Osciloscopios de muestreo serie 86100 de Keysight |
| Factor de forma | Módulo enchufable para chasis de osciloscopio de muestreo |
Keysight (Agilent) 83496B Options:
- 83496B - 100 - Single-ended and differential electrical with integrated signal taps
- 83496B - 101 - Single Mode (1260-1360 nm and 1490-1600 nm) and multimode (830-860 nm and 1260-1360 nm) optical. Integrated signal taps. Single-ended or differential electrical inputs (no signal taps)
- 83496B - 200 - Increase operating range to 50 Mb/s to 14.2 Gb/s
- 83496BU - 200 - Data rate 0.05 Gb/s to 14.2 Gb/s upgrade
- 83496B - 201 - Shift operating range to 7.1 to 14.2 Gb/s
- 83496BU - 201 - Shift operating range to 7.1 to 14.2 Gb/s upgrade
- 83496B - 300 - Add tunable loop bandwidth "golden PLL" capability
- 83496BU - 300 - Adjustable loop bandwidth upgrade
| Model | 83496B |
|---|
El módulo de recuperación de reloj Keysight (Agilent) 83496B con análisis de ruido de fase ofrece una precisión excepcional en mediciones de eye‑mask y jitter. Compatible con tasas de datos de 50 Mb/s a 14,2 Gb/s, cuenta con jitter residual ultra‑bajo (< 300 fs rms), operación Golden PLL con ancho de banda de 15 kHz a 10 MHz, y opciones de recuperación de reloj óptico y eléctrico. Optimizado para análisis de formas de onda con la serie 86100C/D Infiniium DCA.
Ideal para pruebas de integridad de señal de alta velocidad, incluye entradas ópticas monomodo y multimodo, además de interfaces eléctricas diferenciales y de un solo extremo. Su alta ganancia rastrea eficazmente señales de espectro ensanchado.
Testwall puede suministrar el Keysight (Agilent) 83496B usado, completamente probado. Con soporte experto y entrega mundial, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) 83496B.
