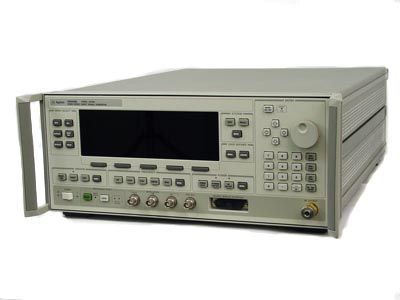

Keysight (Agilent) 83640B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 MHz a 40 GHz |
| Resolución de frecuencia | 1 kHz |
| Interfaces | GPIB |
| Dimensiones (An × Al × P) | 425 × 178 × 648 mm |
| Peso | 27 kg |
| Potencia de salida | -20 dBm a +10 dBm (+6 dBm a 26,5 a 40 GHz) |
| Ruido de fase SSB | -80 dBc/Hz a 10 GHz, 10 kHz offset |
| Modulación | AM, FM, pulso |
| Precisión de nivel | ±0,7 dB a 2 a 20 GHz, > -10 dBm (espec.) |
| Espurias no armónicas | -60 dBc a 20 GHz, -54 dBc a 40 GHz, -52 dBc a 50 GHz |
| Velocidad de conmutación | 15 ms + 5 ms per GHz step (máx.) |
| Ancho de banda de modulación | AM DC a 100 kHz; FM hasta 8 MHz frecuencia, ±8 MHz enganchado, ±75 MHz no enganchado |
| Modos de barrido | barrido por pasos, modo lista, barrido en rampa, barrido de potencia (801 puntos) |
| Envejecimiento de base de tiempo | 10 MHz, 5 × 10⁻¹⁰ por día, 1 × 10⁻⁷ por año |
| Conector de salida RF | 2,4 mm macho panel frontal |
Keysight (Agilent) 83640B Options:
Options available for the Keysight (Agilent) 8362x/8363x/8364x/8365x series synthesized swept-signal generators. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- 83640B - 001 - Step attenuator
- 83640B - 002 - Internal AM/FM/pulse/scan modulation generator
- 83640B - 004 - RF output moved to rear panel
- 83640B - 006 - Fast pulse modulation
- 83640B - 008 - 1 Hz frequency resolution
- 83640B - 1E5 - High-stability timebase
- 83640B - 1CM - Rack mount kit
- 83640B - 1CN - Front handle kit
- 83640B - 1CP - Rack mount kit with handles
El Keysight (Agilent) 83640B Synthesized Sweeper ofrece una cobertura de frecuencia de banda ancha con una resolución precisa de 1 Hz (Opción 008), utilizando síntesis indirecta para un bajo ruido de fase de banda lateral única. Alcanza armónicos de -50 dBc por debajo del portador hasta 26,5 GHz y -40 dBc más allá, con una potencia de salida calibrada de +10 dBm. Con un ruido de fase SSB de -80 dBc a 10 GHz y un desplazamiento de 10 kHz, admite barrido analógico completo y opciones de modulación, incluyendo modulación de pulso, amplitud y frecuencia.
Diseñado para una generación de señales de alto rendimiento y versátil, el 83640B es ideal para aplicaciones de prueba precisas, con una potencia de salida de hasta -110 dBm al utilizar el atenuador de pasos Opción 001.
Testwall puede suministrar el Keysight (Agilent) 83640B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) 83640B.
Opciones y configuraciones
- Resolución de frecuencia: 1 kHz (1 Hz con Opc. 008)
- Potencia de salida: -20 dBm (-110 dBm con Opc. 001) a +10 dBm (+6 dBm a 26,5 a 40 GHz)
- Modulación: AM, FM, pulso (on/off 80 dB, 25 ns rise/fall; 10 ns con Opc. 006)
- Conector de salida RF: 2,4 mm macho panel frontal (panel trasero con Opc. 004)
