Keysight (Agilent)
Keysight Technologies 8447F
9KHz-1.3GHz Dual Pre-Amplifier
100 kHz a 1.3 GHz Rango de Frecuencia
25 dB (nominal) Ganancia
8 dB (máximo) Figura de Ruido
+13 dBm (mínimo) Potencia de Salida a 1 dB de Compresión
50 Ohmios Impedancia
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 100 kHz a 1.3 GHz |
| Ganancia | 25 dB (nominal) |
| Figura de Ruido | 8 dB (máximo) |
| Potencia de Salida a 1 dB de Compresión | +13 dBm (mínimo) |
| Impedancia | 50 Ohmios |
| Tensión de Alimentación | +15 V CC a +24 V CC |
| Corriente de Alimentación | 150 mA (máximo) |
| Conectores | BNC (entrada y salida) |
| Rango de Temperatura de Funcionamiento | 0 °C a +55 °C |
| Dimensiones | Módulo compacto de montaje en rack |
Keysight Technologies 8447F Options:
- 8447F - 010 - Type-N connectors (preamplifier and power amplifier)
- 8447F - H64 - Two preamplifiers with Type-N connectors (not offered in conjunction with any other options)
| Model | 8447F |
|---|

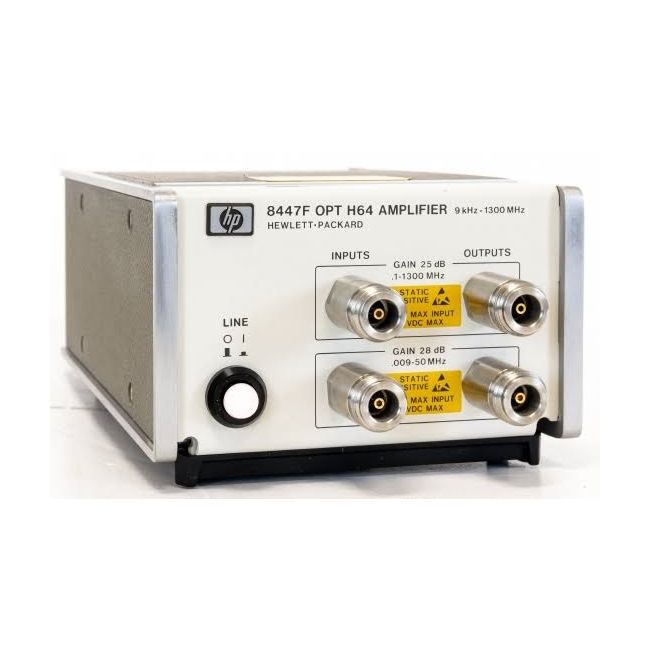

El amplificador RF Keysight (Agilent) 8447F integra las funciones del preamplificador 8447D y del amplificador de potencia 8447E en una sola unidad compacta. Cubre un rango de frecuencias de 0,1 a 1,3 GHz, ofreciendo más de 25 dB de ganancia con un ancho de banda típico de 3 dB que se extiende de 75 kHz a 1,7 GHz. Con una planitud de ganancia de ±1,5 dB, aislamiento inverso superior a 40 dB y una potencia de salida mayor a +12,5 dBm entre 100 MHz y 1 GHz, el 8447F mejora la velocidad de barrido y el rango dinámico en configuraciones de analizadores de redes.
Diseñado para ofrecer estabilidad y precisión, es ideal para sistemas RF que requieren amplificación de alto rendimiento y máxima integridad de señal.
Testwall puede suministrar el Keysight (Agilent) 8447F usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Keysight (Agilent) 8447F.
