Keysight (Agilent)
Keysight Technologies 8496H
18GHz 110dB Programmable Attenuator
DC a 18 GHz Rango de frecuencia
0 a 110 dB Rango de atenuación
10 dB por paso Paso de atenuación
±0,4 dB a 10 dB, 1 GHz Precisión de atenuación máxima
50 Ohmios Impedancia característica
| Atributo | Valor |
|---|---|
| Rango de frecuencia | DC a 18 GHz |
| Rango de atenuación | 0 a 110 dB |
| Paso de atenuación | 10 dB por paso |
| Precisión de atenuación máxima | ±0,4 dB a 10 dB, 1 GHz |
| Impedancia característica | 50 Ohmios |
| Potencia máxima de entrada | 1 W (30 dBm) promedio |
| Tipo de conector | APC-7 (7 mm) |
| VSWR máximo | 1,35 a 18 GHz |
| Número de secciones | 11 secciones de atenuación |
| Rango de temperatura de operación | 0 °C a 55 °C |
| Model | 8496H |
|---|

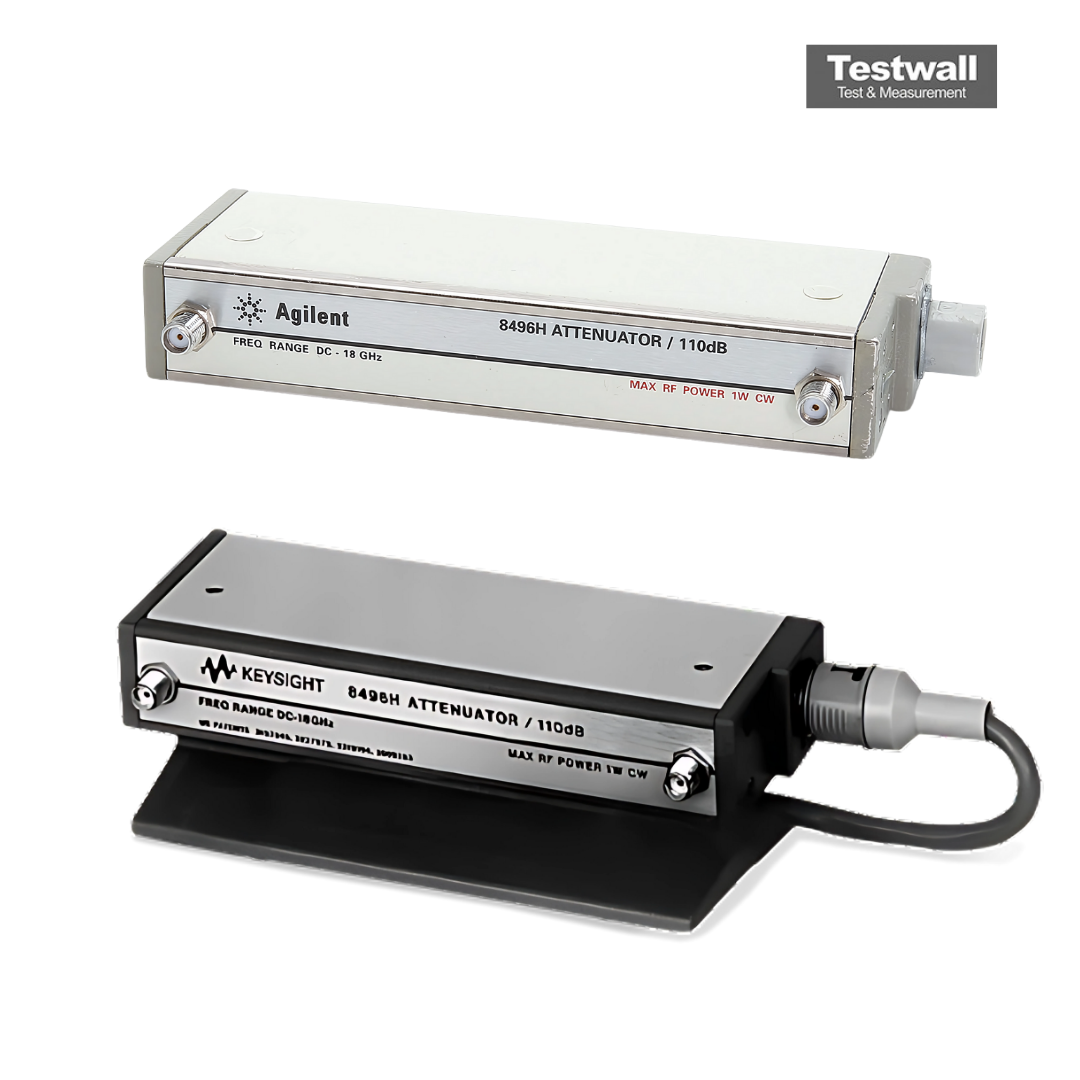

El Keysight (Agilent) 8496H es un atenuador escalonado programable que opera desde DC hasta 18 GHz, con pasos de atenuación de 0 a 110 dB en incrementos de 10 dB. Los resortes chapados en oro proporcionan alta repetibilidad (típ. 0,01 dB) y una vida útil superior a 5 millones de ciclos por sección. Pérdida de inserción a 0 dB: 0,6 dB + 0,09 dB/GHz. Tiempo de conmutación: <20 ms. ROE máximo: 1,5 hasta 8 GHz, 1,6 hasta 12,4 GHz, 1,9 hasta 18 GHz. Potencia máxima: 1 W (media), 100 W (pico). Conectores: tipo N, SMA, APC-7. Control: conector Viking de 12 pines u opcional DIP de 14 pines.
Perfecto para pruebas RF automatizadas que exigen precisión, fiabilidad y alto rango dinámico.
Testwall puede suministrar el Keysight (Agilent) 8496H usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento y fiabilidad. Contáctenos si necesita reparación o calibración del Keysight (Agilent) 8496H
