Keysight (Agilent)

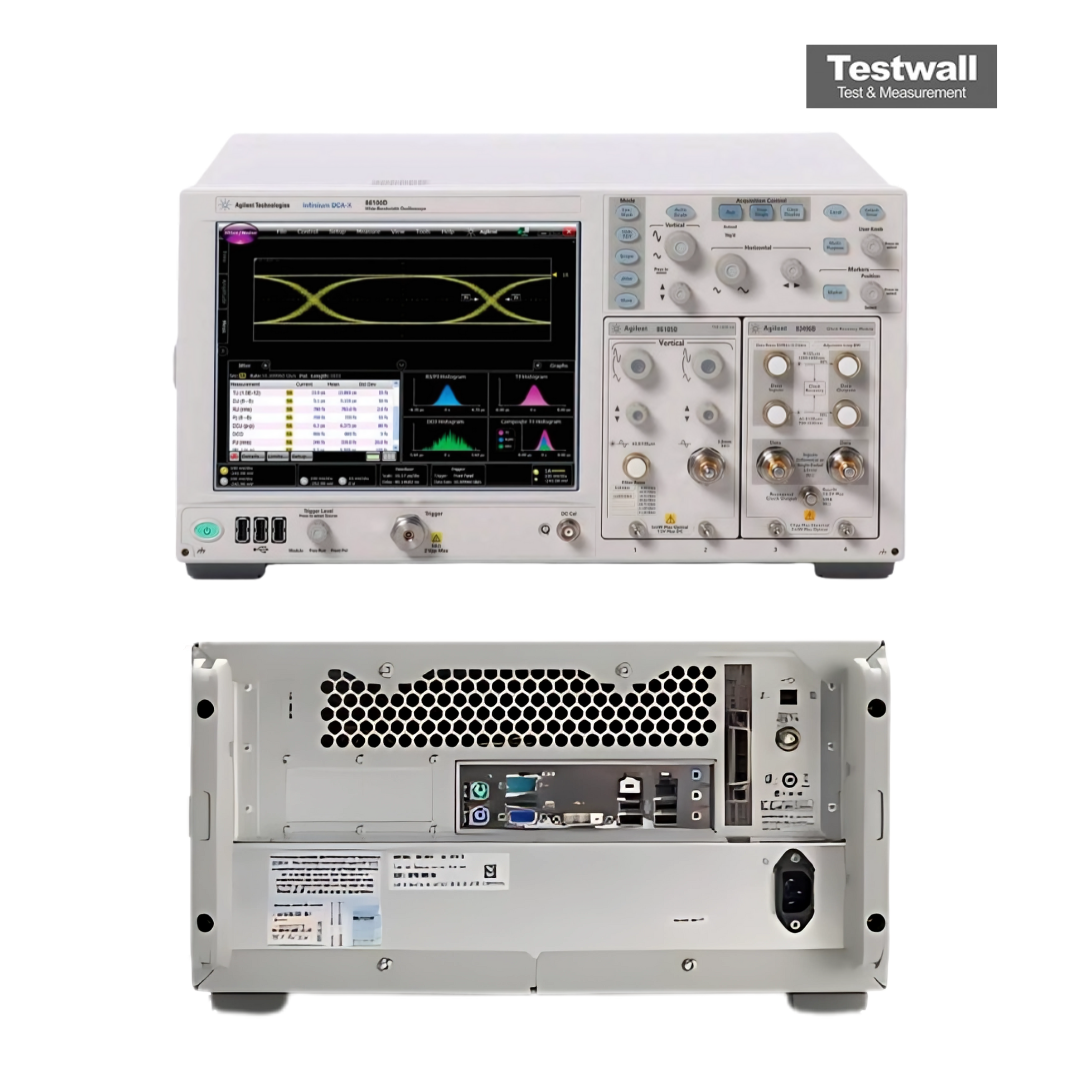

Keysight Technologies 86100D
Infiniium DCA-X Wide-Bandwidth Oscilloscope Mainframe
Hasta 80 GHz (dependiendo del módulo instalado) Ancho de banda
Up to 40 GSa/s en tiempo real Frecuencia de muestreo
Hasta 4 canales con módulos opcionales Número de canales
Pantalla LCD a color de 10,4 pulgadas con resolución XGA Pantalla
Desde 10 mV/div hasta 1 V/div Sensibilidad de entrada
| Atributo | Valor |
|---|---|
| Ancho de banda | Hasta 80 GHz (dependiendo del módulo instalado) |
| Frecuencia de muestreo | Up to 40 GSa/s en tiempo real |
| Número de canales | Hasta 4 canales con módulos opcionales |
| Pantalla | Pantalla LCD a color de 10,4 pulgadas con resolución XGA |
| Sensibilidad de entrada | Desde 10 mV/div hasta 1 V/div |
| Impedancia de entrada | 50 Ω |
| Rango de temperatura de funcionamiento | 0 °C a 45 °C |
| Interfaz de comunicación | GPIB, USB, LAN (LXI Class C) |
| Sistema operativo | Windows XP Embedded |
| Alimentación eléctrica | 100–240 V CA, 50/60 Hz, 350 W máximo |
Keysight (Agilent) 86100D Options:
- 86100D - STR - Standard trigger
- 86100D - ETR - Enhanced trigger
- 86100DU - ETR - Enhanced trigger upgrade kit
- 86100D - PTB - Precision timebase integrated in the mainframe
- 86100DU - PTB - Upgrade mainframe with integrated precision timebase
- 86100D - GPI - GPIB card interface installed (default)
- 86100D - GPN - No GPIB card interface
- 86100D - 090 - Removable hard drive
- 86100D - 092 - Internal hard drive (default)
- 86100D - 061 - MATLAB - Basic Oscilloscope Package
- 86100D - 062 - MATLAB - Standard Oscilloscope Package
- 86100D - 200 - Enhanced Jitter analysis software
- 86100DT - 200 - Transportable 86100DU-200 license
- 86100D - 201 - Advanced waveform analysis software
- 86100D - 202 - Enhanced impedance and S-parameter software
- 86100D - 300 - Amplitude analysis/RIN/Q-factor
- 86100DU - 400 - PLL and Jitter Spectrum software
- 86100D - 401 - Advanced EYE analysis software
- 86100D - SIM - InfiniiSim-DCA software
- 86100D - 500 - Productivity Package software
- 86100D - 9FP - PAM-N analysis software, fixed perpetual license
- 86100D - AFP - Module slot filler panel
- 86100D - AX4 - Rack mount flange kit
- 86100D - AXE - Rack mount flange kit with handles
- 86100D - UK6 - Commercial cal certificate with test data
- 86100DU - WN7 - Upgrade to Windows 7 operating system
| Model | 86100D |
|---|
El Keysight (Agilent) 86100D DCA-X Osciloscopio de banda ancha proporciona una integridad de señal inigualable con funciones integradas de de-embedding/embedding, procesamiento avanzado de señales (FFT, filtrado, integración, diferenciación) y nuevas mediciones como DDPWS, UJ, J2 y J9.
Ideal para la validación de diseños digitales de alta velocidad, permite un análisis preciso y visualización de señales.
Testwall puede suministrar el osciloscopio usado Keysight (Agilent) 86100D DCA-X, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad. Contáctenos para calibración o reparación del Keysight (Agilent) 86100D DCA-X.
