Keysight (Agilent)

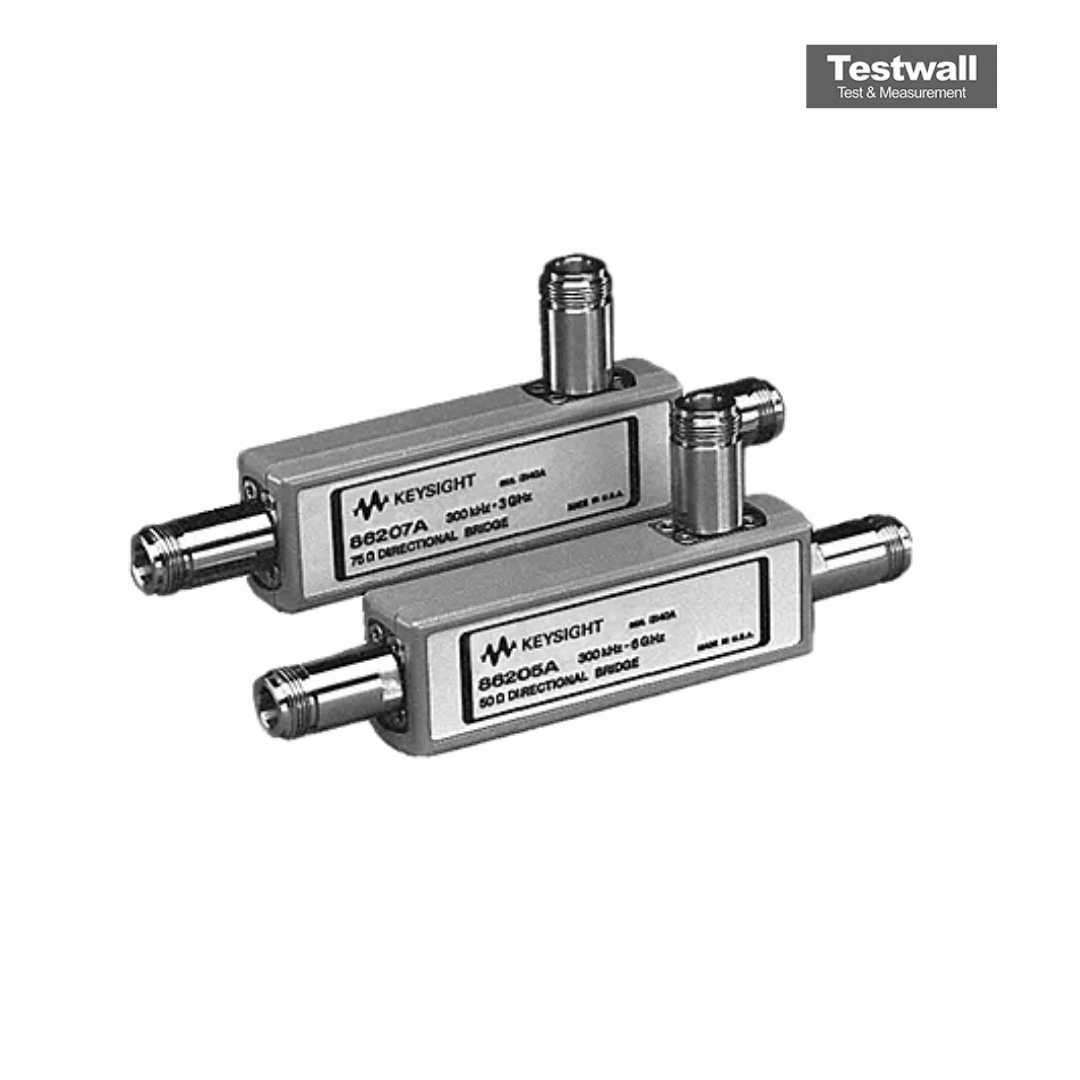

Keysight Technologies 86205A
6GHz Directional Bridge
300 kHz a 3 GHz Rango de Frecuencia
50 Ohmios Impedancia de Referencia
APC-7 (7 mm) Tipo de Conector
Divisor de puente RF de banda ancha Función Principal
3 puertos Número de Puertos
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 300 kHz a 3 GHz |
| Impedancia de Referencia | 50 Ohmios |
| Tipo de Conector | APC-7 (7 mm) |
| Función Principal | Divisor de puente RF de banda ancha |
| Número de Puertos | 3 puertos |
| Rango de Temperatura de Operación | 0 °C a 55 °C |
| Potencia Máxima de Entrada | 200 mW |
| Compatibilidad | Analizadores de impedancia y de red Keysight |
| Pérdida de Inserción | Típicamente menor a 6 dB |
| Dimensiones | Compacto, diseño portátil para uso en laboratorio |
| Model | 86205A |
|---|
El puente direccional RF Keysight (Agilent) 86205A opera desde 300 kHz hasta 6 GHz con una impedancia nominal de 50 ohmios, lo que lo hace ideal para mediciones de reflexión de alta directividad y nivelación de señal. Presenta un acoplamiento de 16 dB (+0,15 dB/GHz), una pérdida de inserción de 1,5 dB + 0,1 dB/GHz y un rendimiento de directividad de hasta 40 dB (hasta 2 GHz), asegurando una capacidad de medición precisa con bajas pérdidas. El rendimiento de ROS varía de 1,15 (0,3–2,0 GHz) a 1,38 (5–6 GHz), y utiliza conectores tipo N(f) para una interfaz RF segura.
Diseñado para aplicaciones de prueba RF de propósito general, el 86205A sobresale en precisión y estabilidad, especialmente donde son críticas las mediciones precisas de pérdida de retorno y monitoreo de señales.
Testwall puede suministrar el Keysight (Agilent) 86205A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) 86205A.
