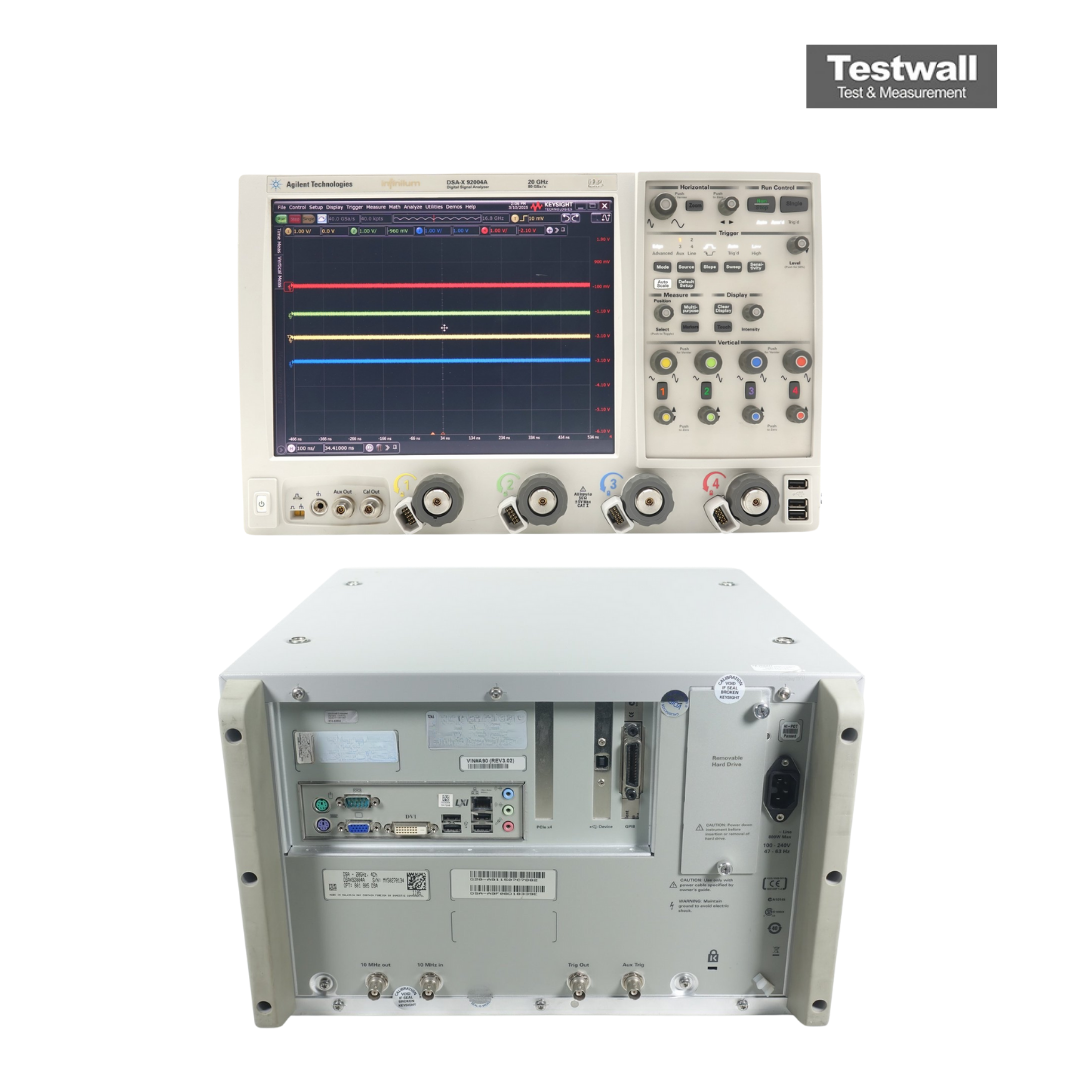

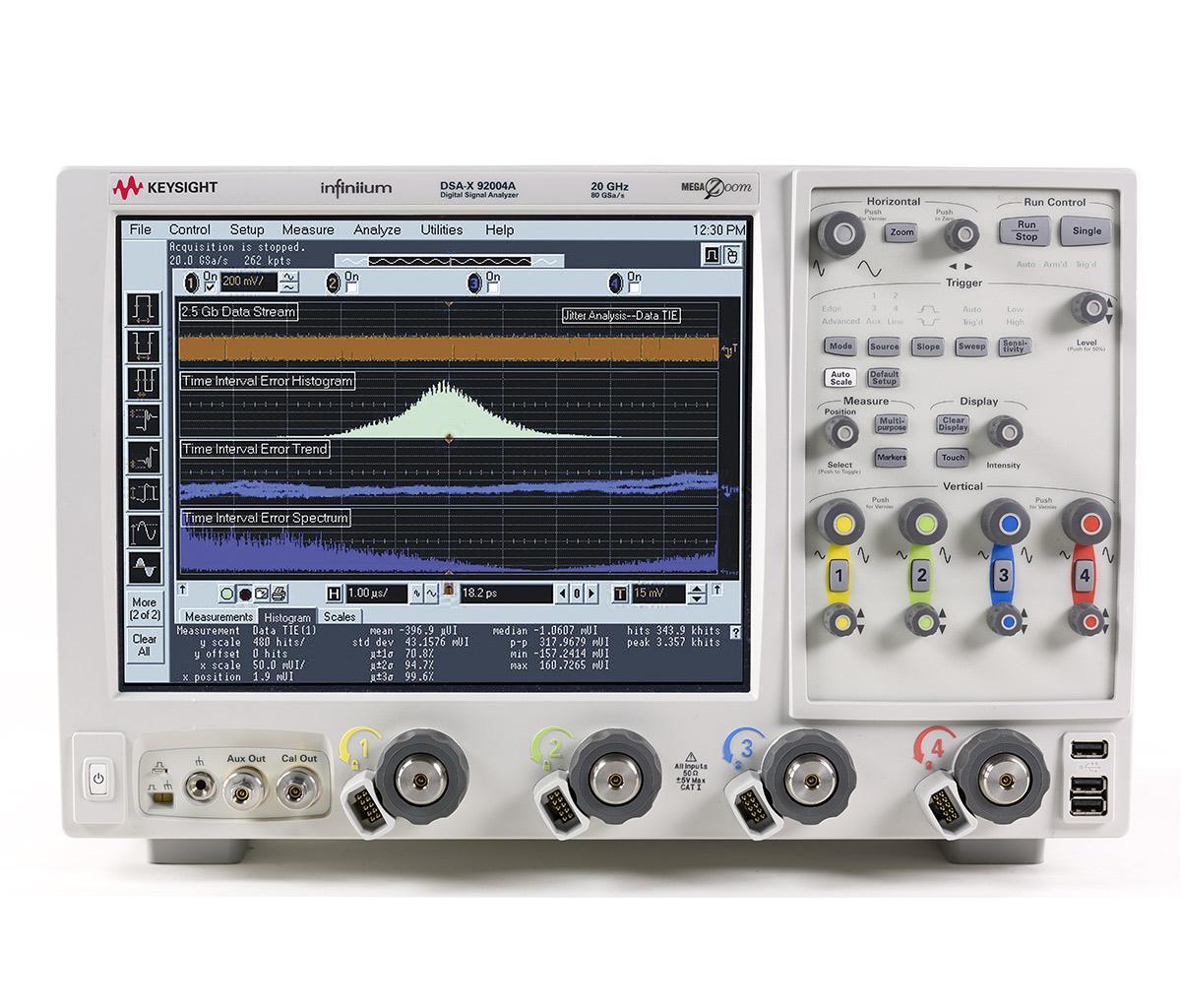

Keysight Technologies DSAX92004A
4 Ch 20 GHz Digital Signal Analyzer
20 GHz Ancho de banda
80 GSa/s Tasa de muestreo
4 canales analógicos Número de canales
8 bits (hasta 10 bits en modo de alta resolución) Resolución vertical
hasta 2 Gpuntos por canal Profundidad de memoria
| Atributo | Valor |
|---|---|
| Ancho de banda | 20 GHz |
| Tasa de muestreo | 80 GSa/s |
| Número de canales | 4 canales analógicos |
| Resolución vertical | 8 bits (hasta 10 bits en modo de alta resolución) |
| Profundidad de memoria | hasta 2 Gpuntos por canal |
| Pantalla | Pantalla táctil capacitiva de 15 pulgadas, resolución 1024 x 768 |
| Rango de escala vertical | 1 mV/div a 1 V/div |
| Ancho de banda del sistema de disparo | hasta 20 GHz |
| Interfaz y conectividad | USB, LAN (LXI), GPIB opcional |
| Sistema operativo | Windows 10 de 64 bits |
Keysight Technologies DSAX92004A Options:
- DSAX92004A - A6J - ANSI Z540 Compliant calibration
- DSAX92004A - 820 - DVD RW
- DSAX92004A - 805 - GPIB Card-interface
- DSAX92004A - 823 - PCI Express card-interface
- DSAX92004A - OC-PROBES - Performance verification de-skew fixture
- DSAX92004A - 1CM - Rack mount kit option
- DSAX92004A - 801 - Removable hard drive
- DSAX92004A - 020 - 20 Mpts/ch memory
- DSAX92004A - 050 - 50 Mpts/ch memory
- DSAX92004A - 100 - 100 Mpts/ch memory
- DSAX92004A - 200 - 200 Mpts/ch memory
- DSAX92004A - 500 - 500 Mpts/ch memory
- DSAX92004A - 01G - 1 Gpts/ch memory
- DSAX92004A - 02G - 2 Gpts/ch memory
- DSAX92004A - 063 - CAN/FlexRay decode
- DSAX92004A - 002 - EZJIT jitter analysis software
- DSAX92004A - 004 - EZJIT Plus jitter analysis software
- DSAX92004A - 003 - High-Speed SDA and clock recovery
- DSAX92004A - 007 - I2C/SPI Decode
- DSAX92004A - 009 - InfiniiScan software triggering
- DSAX92004A - 013 - InfiniiSim basic signal de-embedding
- DSAX92004A - 014 - InfiniiSim advanced signal de-embedding
- DSAX92004A - 012 - Infiniium serial data equalization
- DSAX92004A - 061 - MATLAB - Standard digital analysis package
- DSAX92004A - 062 - MATLAB - Basic digital analysis package
- DSAX92004A - 019 - MIPI D-PHY protocol
- DSAX92004A - 017 - PCI-Express protocol
- DSAX92004A - 011 - Remote programming interface
- DSAX92004A - 015 - RS-232/UART decode
- DSAX92004A - 018 - SATA/SAS protocol
- DSAX92004A - 016 - USB protocol
- DSAX92004A - 010 - User-defined function
- DSAX92004A - 031 - DDR1 validation application
- DSAX92004A - 032 - DDR2 validation application
- DSAX92004A - 033 - DDR3 up to 800MHz validation application
- DSAX92004A - 028 - DisplayPort compliance application
- DSAX92004A - 023 - HDMI compliance application
- DSAX92004A - 035 - MIPI D-PHY compliance application
- DSAX92004A - 022 - PCI EXPRESS compliance application
- DSAX92004A - 027 - SAS compliance application
- DSAX92004A - 038 - SATA 6Gb/s Compliance
- DSAX92004A - 041 - USB 3.0 Compliance Software
- DSAX92004A - 040 - User Defined Application
- DSAX92004A - 036 - 10GBASE-T Automated Test Application
| Model | DSAX92004A |
|---|
El Keysight (Agilent) DSAX92004A es un osciloscopio X-Series de 20 GHz para integridad de señal y análisis de jitter y cumplimiento.
Interfaz táctil y herramientas automatizadas para flujos eficientes.
Testwall puede suministrar el Keysight (Agilent) DSAX92004A usado. Contáctenos para calibración o reparación.
