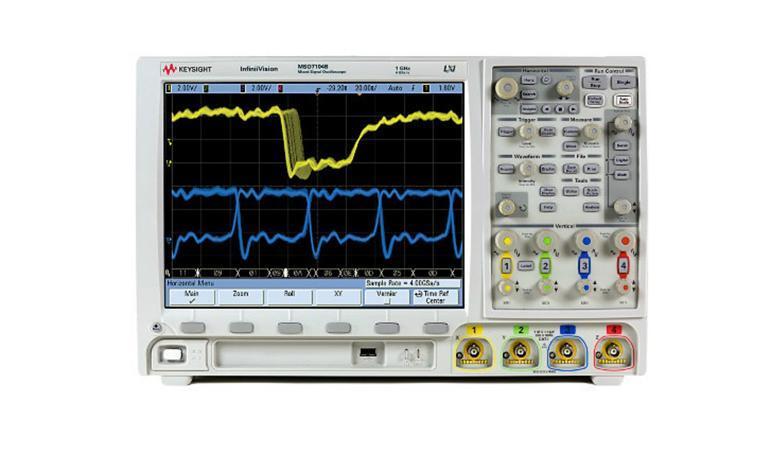

Keysight Technologies DSO7054B
| Atributo | Valor |
|---|---|
| Ancho de banda | 500 MHz |
| Número de canales | 4 |
| Tasa de muestreo máxima | 4 GSa/s |
| Profundidad de memoria | 8 Mpts (estándar) |
| Resolución vertical | 8 bits |
| Rango de escala vertical | 1 mV/div a 5 V/div |
| Rango de base de tiempos | 1 ns/div a 50 s/div |
| Tamaño de pantalla | 8,5 pulgadas (pantalla XGA a color) |
| Impedancia de entrada | 1 MΩ en paralelo con 13 pF |
| Interfaz de comunicación | USB, LAN (LXI), GPIB (opcional) |
Keysight (Agilent) DSO7054B Options:
- DSO7054B - 002 - N2873A 10:1 500 MHz passive probe with probe ID (optional in place of default 10073D)
- DSO7054B - SEC - Secure Environment Mode - Provides compliance with NISPOM Chapter 8 requirements (factory-installed option only for new purchase)
- DSO7054B - A6J - ANSI Z540 compliant calibration
- DSO7054B - AMS - CAN/LIN automotive triggering and decode (N5424A)
- DSO7054B - LSS - I2C/SPI serial decode option (N5423A)
- DSO7054B - 232 - RS-232/UART triggering and decode (N5457A)
- DSO7054B - SND - I2S Triggering and Decode (N5468A)
- DSO7054B - FLX - FlexRay Measurements (N5432C)
- DSO7054B - 553 - MIL-STD 1553 Triggering and Decode (N5469A)
- DSO7054B - SGM - Segmented memory (N5454A)
- DSO7054B - LMT - Mask limit testing (N5455A)
- DSO7054B - N2736A - DSO to MSO upgrade for DSO705xB (includes logic cable kit, label, and upgrade license; installs in less than 5 minutes)
| Model | DSO7054B |
|---|

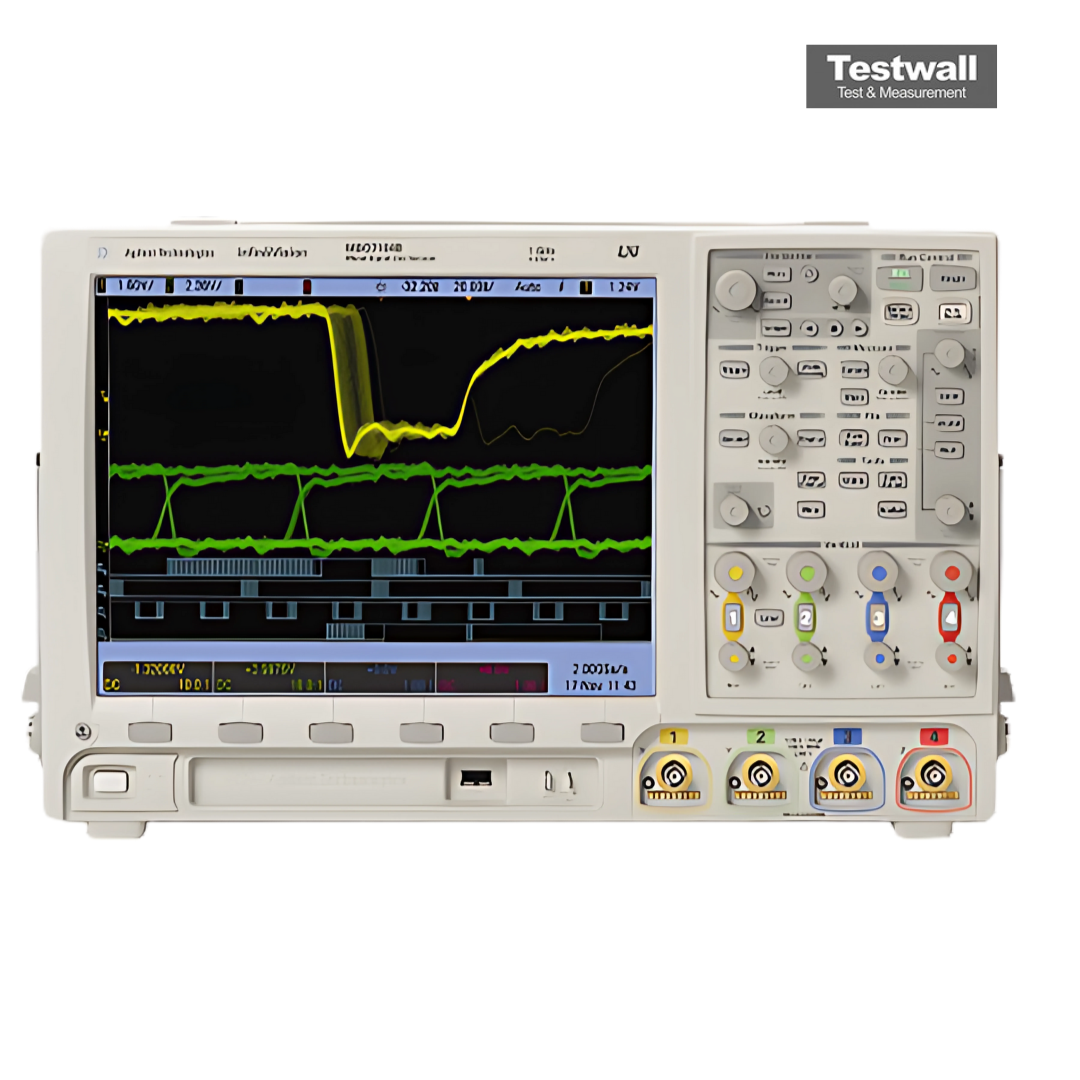

El osciloscopio Keysight (Agilent) DSO7054B ofrece un ancho de banda de 500 MHz, muestreo de 4 GSa/s y 4 canales analógicos con 8 Mpts de memoria. Cuenta con una pantalla XGA de 12,1″ en un chasis compacto y silencioso de 6,5″ de profundidad.
Con velocidades de actualización de hasta 100 000 formas de onda/s y paquetes de aplicación que incluyen memoria segmentada, pruebas de máscara y decodificación de protocolos serie (I2C, SPI, CAN, LIN, FlexRay, RS‑232/UART, I2S, MIL‑STD‑1553), este osciloscopio ofrece visibilidad de señal excepcional y flexibilidad de medición.
Testwall puede suministrar el osciloscopio usado Keysight (Agilent) DSO7054B, totalmente probado. Con soporte experto y envío global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del osciloscopio Keysight (Agilent) DSO7054B.
