Keysight (Agilent)

Keysight (Agilent) DSO80804B

4 Channel 40GSa/s 8GHz Digital Oscilloscope
8 GHz Ancho de banda
4 canales analógicos Número de canales
40 GSa/s Tasa de muestreo máxima
2 Gpts (estándar) Profundidad de memoria
8 bits Resolución vertical
Atributo Valor
Ancho de banda 8 GHz
Número de canales 4 canales analógicos
Tasa de muestreo máxima 40 GSa/s
Profundidad de memoria 2 Gpts (estándar)
Resolución vertical 8 bits
Pantalla Pantalla táctil LCD a color de 15 pulgadas
Rango de escala vertical 1 mV/div a 1 V/div
Impedancia de entrada 50 Ω o 1 MΩ
Rango de escala de tiempo 5 ps/div a 20 s/div
Interfaz y conectividad USB, LAN (LXI), GPIB (opcional)
Keysight (Agilent) DSO80804B Options:
  • DSO80804B - 001 - Memory upgrade to 2 Mpts (2 ch)/1 Mpts (4 ch), up to 64 Mpts at reduced sample rate
  • DSO80804B - 002 - EZJIT jitter analysis
  • DSO80804B - 003 - High-speed serial data analysis with clock recovery
  • DSO80804B - 004 - EZJIT Plus jitter analysis
  • DSO80804B - 005 - Noise reduction software
  • DSO80804B - 006 - My Infiniium integration package
  • DSO80804B - 007 - I²C/SPI serial data analysis
  • DSO80804B - 008 - CAN serial data analysis
  • DSO80804B - 009 - InfiniiScan event identification
  • DSO80804B - 017 - Removable hard disk drive
  • DSO80804B - 1CM - Rack-mount kit
  • DSO80804B - A6J - ANSI Z540 compliant calibration
Formulario de calibración Keysight (Agilent) DSO80804B

Formulario de reparación Keysight (Agilent) DSO80804B
Maximum file size: 40MB

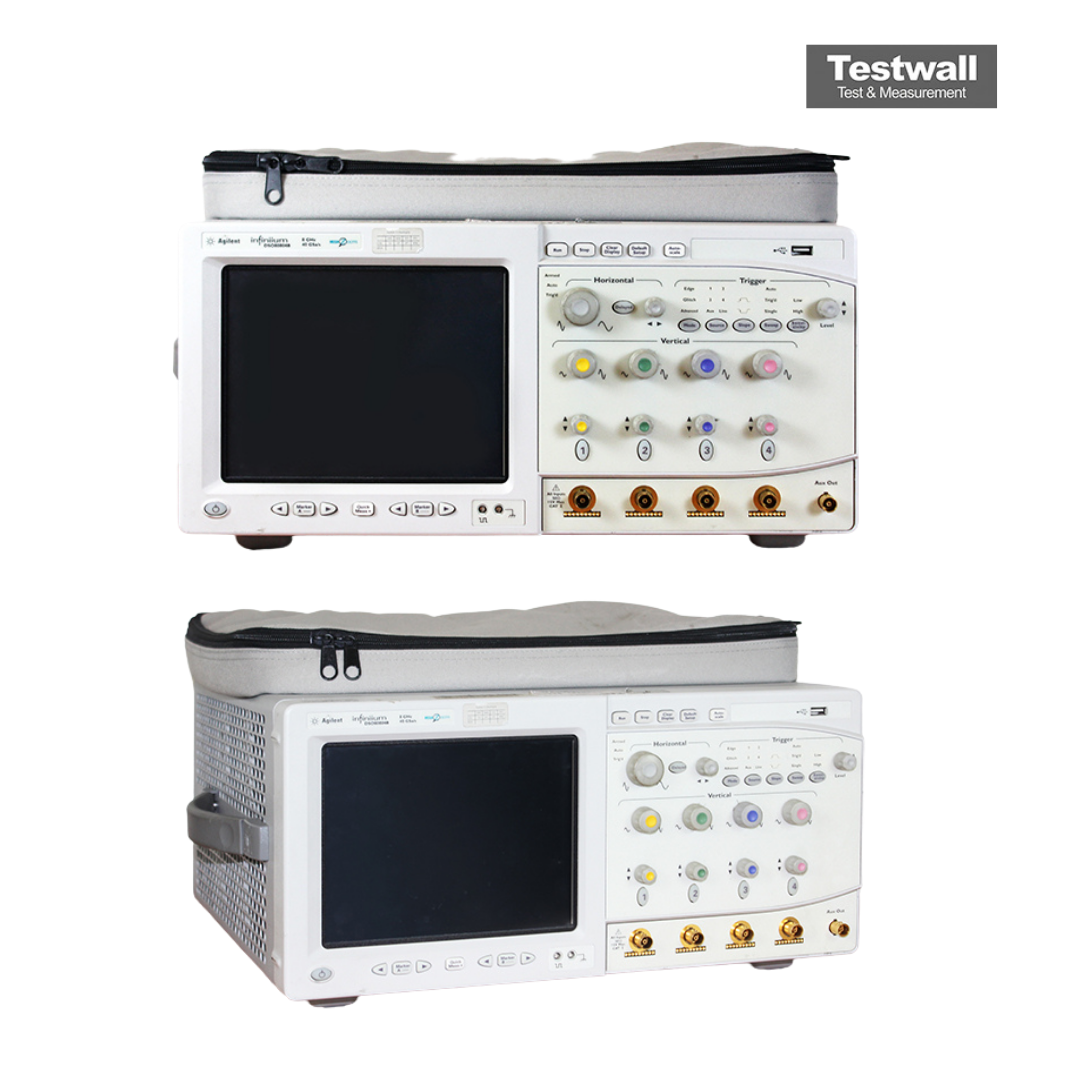

El Keysight (Agilent) DSO80804B es un osciloscopio con un ancho de banda de 8 GHz, ampliable a 13 GHz, con cuatro canales analógicos y una tasa de muestreo de hasta 40 GSa/s. Incluye una memoria estándar de 512 kpts, con opciones de hasta 2 Mpts o 64 Mpts a 4 GSa/s. La pantalla XGA ofrece 256 niveles de gradación de intensidad para una visualización precisa de las señales.

Con un nivel de ruido de 294 µV a 5 mV/div y un jitter de disparo inferior a 500 fs (rms), proporciona una integridad de señal excepcional. El osciloscopio admite un análisis completo de jitter, funciones definidas por el usuario y una integración fluida con MatLab®. Las soluciones de sondeo InfiniiMax (1,5 GHz - 12 GHz) ofrecen cabezales de sonda intercambiables para aplicaciones versátiles.

Testwall puede suministrar el Keysight (Agilent) DSO80804B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) DSO80804B.
