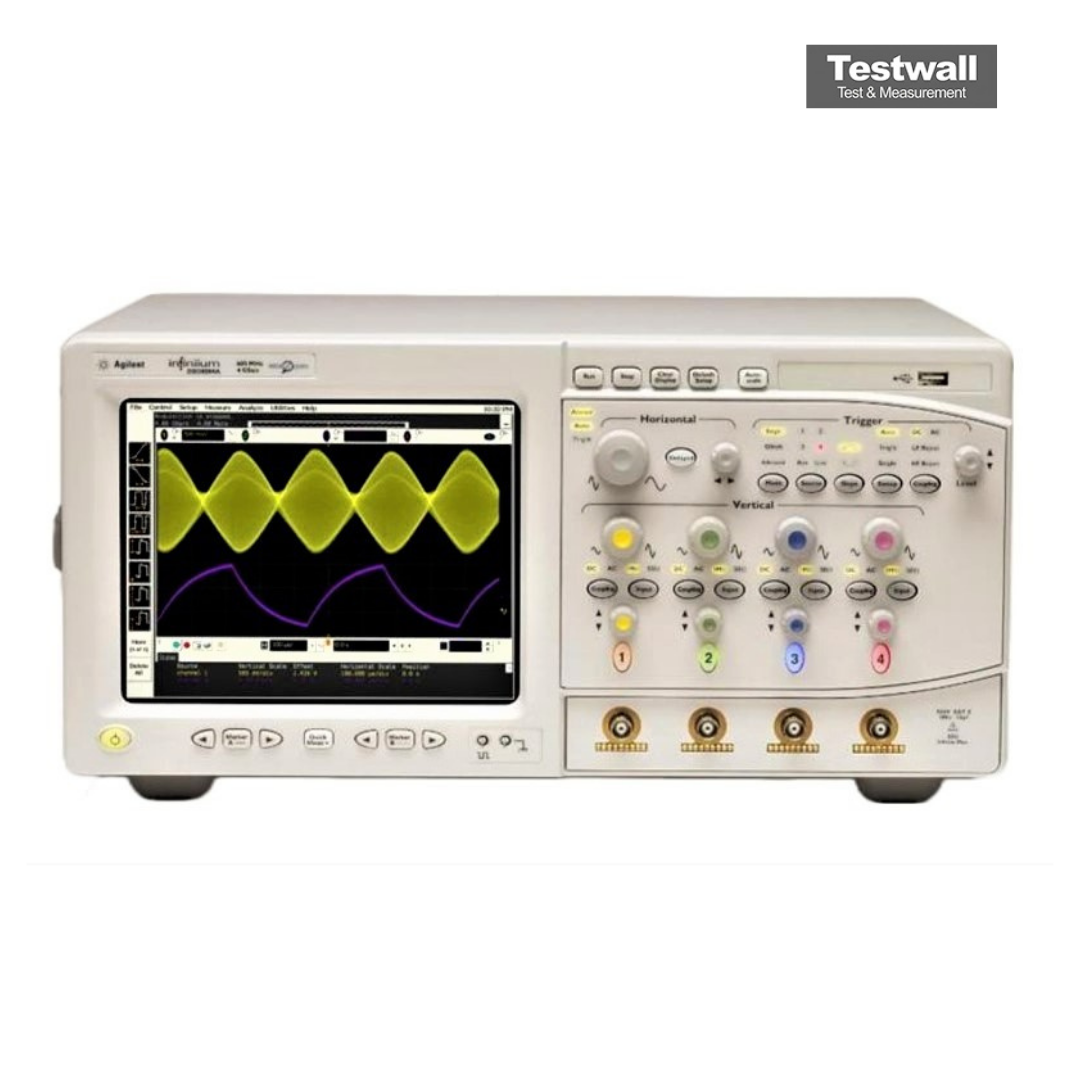

Keysight Technologies DSO81004A
| Atributo | Valor |
|---|---|
| Ancho de banda | 10 GHz |
| Número de canales | 4 canales analógicos |
| Tasa de muestreo máxima | 40 GSa/s |
| Profundidad de memoria | Hasta 800 Mpts (con opción de memoria extendida) |
| Resolución vertical | 8 bits (hasta 12 bits en modo de alta resolución) |
| Impedancia de entrada | 50 Ω / 1 MΩ |
| Rango de escala vertical | 1 mV/div a 1 V/div |
| Base de tiempos | 5 ps/div a 20 s/div |
| Pantalla | Pantalla LCD a color de 15 pulgadas (XGA) |
| Interfaz y conectividad | USB, LAN (LXI), GPIB (opcional) |
Keysight Technologies DSO81004A Options:
- DSO81004A - 001 - 2-M (2 channels), 1-M (4 channels) memory upgrade; 64 M (2 channels at 4 GSa/s) or 32 M (4 channels ≤ 2 GSa/s)
- DSO81004A - 002 - EZJIT jitter analysis software (installed at the factory)
- DSO81004A - 003 - High-speed serial data analysis/mask testing with clock recovery and 8b/10b decoding (installed at the factory)
- DSO81004A - 004 - EZJIT Plus jitter analysis software (installed at the factory)
- DSO81004A - 005 - Noise reduction and bandwidth control option (installed at the factory)
- DSO81004A - 006 - My Infiniium integration package (installed at the factory)
- DSO81004A - 007 - Low-speed serial data analysis for I2C/SPI (installed at the factory)
- DSO81004A - 008 - Low-speed serial data analysis for CAN (installed at the factory)
- DSO81004A - 009 - InfiniiScan event identification software (installed at the factory)
- DSO81004A - 010 - Infiniium user defined function application software (installed at the factory)
- DSO81004A - 017 - ≥ 40 Gb removable hard disk drive; replaces internal hard disk with a removable hard disk
- DSO81004A - 1CM - Rack-mount kit (E2609B)
- DSO81004A - A6J - ANSI Z540-compliant calibration
| Model | DSO81004A |
|---|
El Keysight (Agilent) DSO81004A es un osciloscopio en tiempo real de 10 GHz con hasta 40 GSa/s, diseñado para enlaces de comunicación de alta velocidad. Ofrece jitter de disparo inferior a 500 fs rms, bajo ruido vertical y hasta 64 Mpts de memoria. Su sistema de sondas InfiniiMax II 1168A proporciona gran fidelidad de señal.
Adecuado para protocolos PCI-Express, SATA, Fibre Channel hasta 8,5 Gb/s, con detección de flancos rápidos y tiempos de subida por debajo de 50 ps.
Testwall puede suministrar el Keysight (Agilent) DSO81004A usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con calidad y fiabilidad. Contáctenos para calibración o reparación del Keysight (Agilent) DSO81004A.
