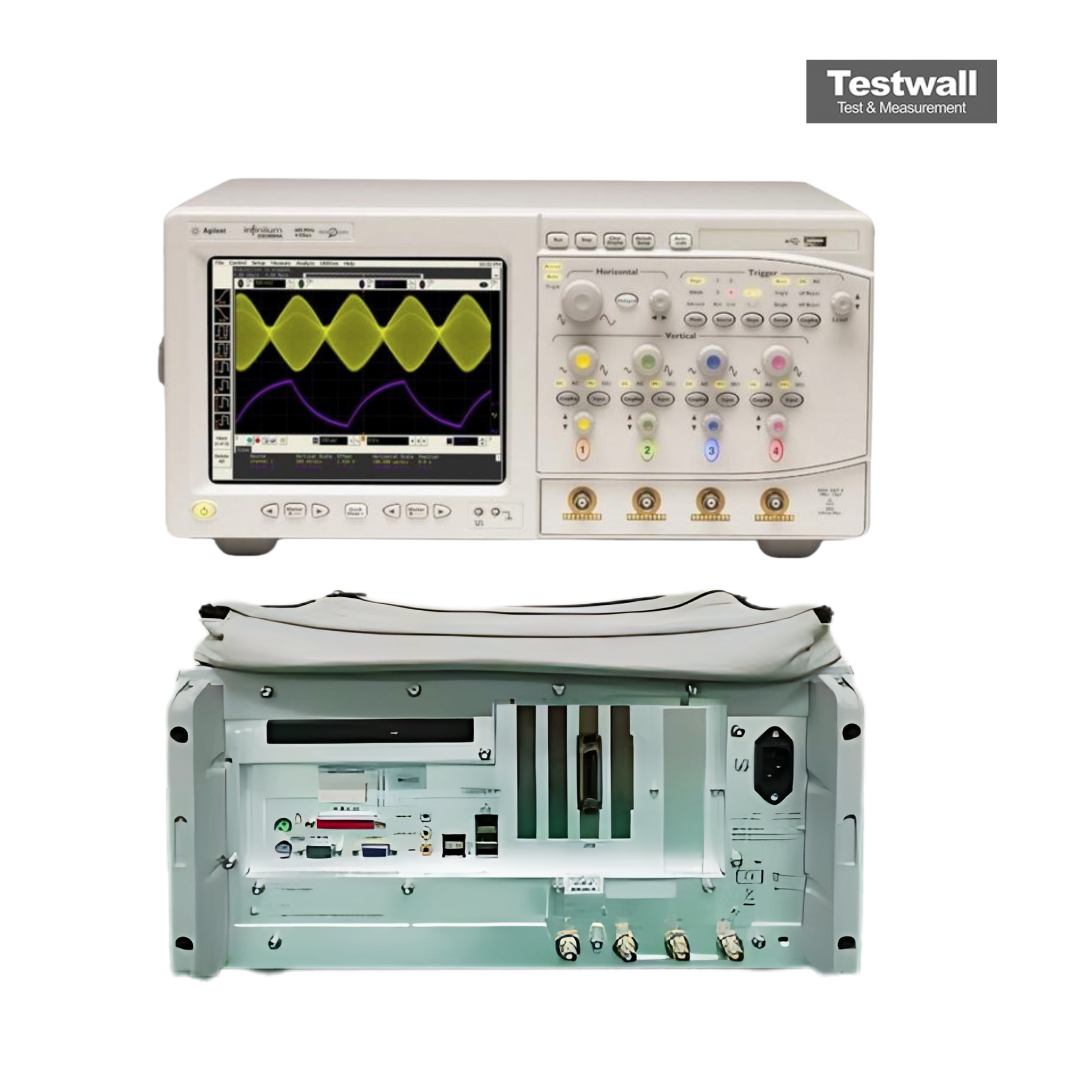

Keysight Technologies DSO81304A
| Atributo | Valor |
|---|---|
| Ancho de banda | 13 GHz |
| Número de canales | 4 |
| Tasa de muestreo máxima | 40 GSa/s |
| Profundidad de memoria | Hasta 1 Gpts (con opción) |
| Resolución vertical | 8 bits |
| Impedancia de entrada | 50 Ω |
| Rango de voltaje de entrada | ±1 V (rango completo a 50 Ω) |
| Tiempo de subida | 32,5 ps |
| Pantalla | Pantalla LCD de 12,1 pulgadas |
| Interfaz de conectividad | USB, LAN (LXI), GPIB |
Keysight (Agilent) DSO81304A Options:
- DSO81304A - 001 - 2 M (2 channels), 1 M (4 channels) memory upgrade; 64 M (2 channels at 4 GSa/s) or 32 M (4 channels ≤ 2 GSa/s)
- DSO81304A - 002 - EZJIT jitter analysis software (installed at the factory)
- DSO81304A - 003 - High-Speed Serial Data Analysis/Mask Testing with clock recovery and 8b/10b decoding (installed at the factory)
- DSO81304A - 004 - EZJIT Plus jitter analysis software (installed at the factory)
- DSO81304A - 005 - Noise reduction software (installed at the factory); included standard for DSO81304A
- DSO81304A - 006 - My Infiniium Integration Package (installed at the factory)
- DSO81304A - 017 - 20 Gb removable hard disk drive; replaces internal hard disk with a removable hard disk
- DSO81304A - 021 - Low-Speed Serial Data Analysis (installed at the factory)
- DSO81304A - 1CM - Rack-mount kit (E2609B)
- DSO81304A - A6J - ANSI Z540-compliant calibration
| Model | DSO81304A |
|---|
El Keysight (Aglient) DSO81304A es un osciloscopio de 4 canales con ancho de banda de 13 GHz, muestreo de hasta 40 GSa/s y memoria profunda de hasta 64 Mpt. Equipa la sonda InfiniiMax II 1169A (12 GHz especificada, 13 GHz típica), jitter ultrabajo (< 500 fs rms) y nivel de ruido mínimo, ideal para capturar señales de GHz con precisión superior.
Diseñado para estándares serie de alta velocidad como PCIe, SATA, Fibre Channel y USB, incluye análisis de jitter, pruebas de conformidad, herramientas de recuperación de reloj y software de análisis de señal para simplificar la validación de diseños.
Testwall puede suministrar el Keysight (Aglient) DSO81304A usado, totalmente probado. Con soporte de expertos y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Aglient) DSO81304A.
