Keysight (Agilent)

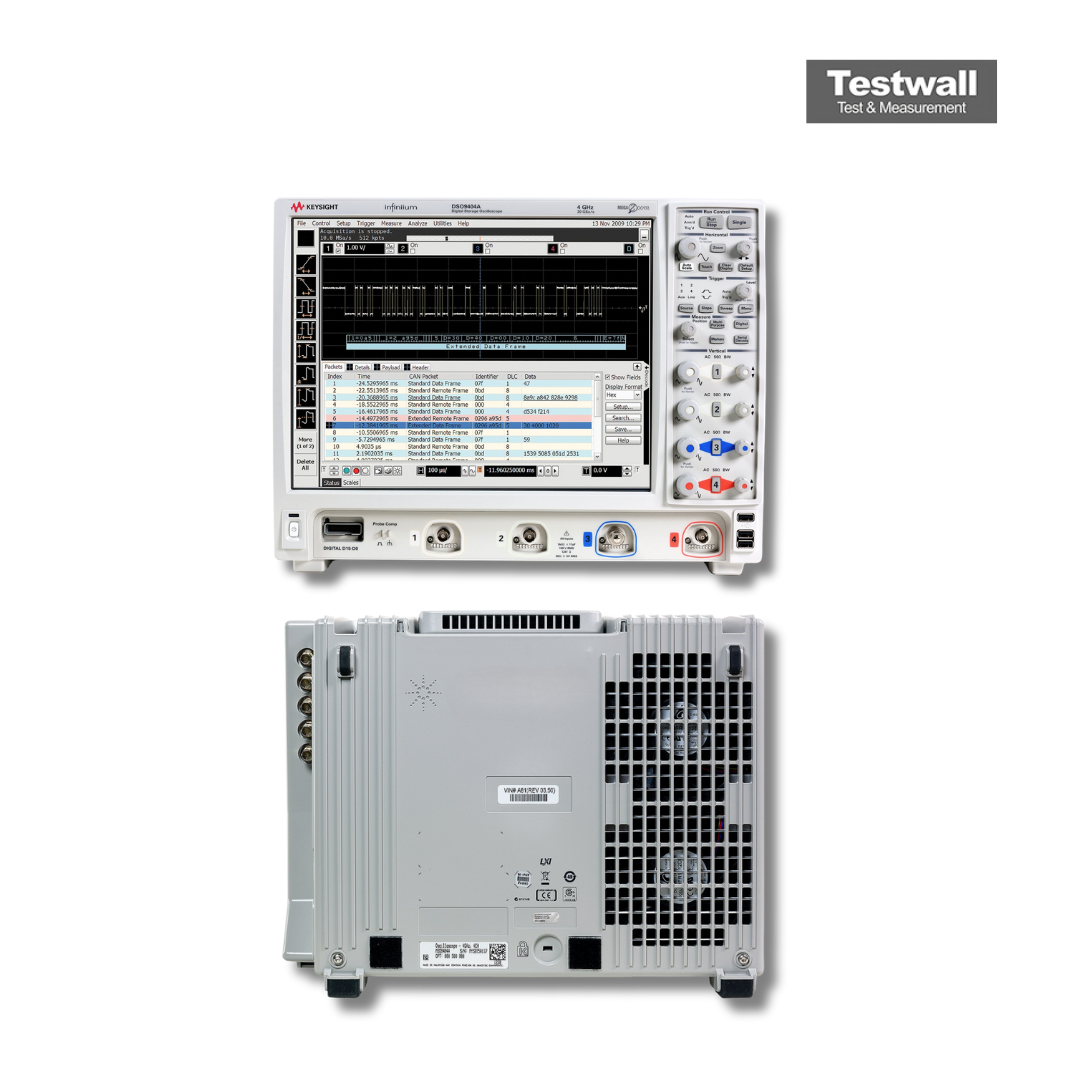

Keysight Technologies DSO9404A
Oscilloscope, 4 GHz 4 Ch., 20 GSa/s
4 GHz Ancho de banda
4 canales analógicos Número de canales
20 GSa/s Tasa de muestreo máxima
Hasta 1 Gpunto (con opción) Profundidad de memoria
8 bits Resolución vertical
| Atributo | Valor |
|---|---|
| Ancho de banda | 4 GHz |
| Número de canales | 4 canales analógicos |
| Tasa de muestreo máxima | 20 GSa/s |
| Profundidad de memoria | Hasta 1 Gpunto (con opción) |
| Resolución vertical | 8 bits |
| Pantalla | Pantalla táctil LCD de 15 pulgadas XGA |
| Tasa de actualización de forma de onda | Hasta 1.000.000 formas de onda por segundo |
| Rango de escala vertical | 1 mV/div a 1 V/div |
| Impedancia de entrada | 50 Ω o 1 MΩ |
| Conectividad | LAN, USB, GPIB (opcional) |
Keysight (Agilent) DSO9404A Options:
- DSO9404A - 001 - RS-232/UART triggering and decode
- DSO9404A - 002 - EZJIT jitter analysis software
- DSO9404A - 003 - High-speed SDA and clock recovery
- DSO9404A - 004 - EZJIT Plus jitter analysis software
- DSO9404A - 005 - USB triggering and decode
- DSO9404A - 006 - PCI Express 1.1 triggering and decode
- DSO9404A - 007 - I²C/SPI triggering and decode
- DSO9404A - 008 - CAN, LIN, and FlexRay triggering and decode
- DSO9404A - 009 - InfiniiScan
- DSO9404A - 010 - User-defined function
- DSO9404A - 012 - InfiniiSim signal equalization
- DSO9404A - 013 - InfiniiSim basic signal de-embedding
- DSO9404A - 014 - InfiniiSim advanced signal de-embedding
- DSO9404A - 015 - Power measurement application software
- DSO9404A - 016 - Xilinx FPGA dynamic probe
- DSO9404A - 017 - Altera FPGA dynamic probe
- DSO9404A - 018 - RS-232, SPI and I2C triggering and decode bundle
- DSO9404A - 019 - MIPI D-Phy Triggering and decode
- DSO9404A - 021 - Ethernet compliance
- DSO9404A - 029 - USB2.0 compliance
- DSO9404A - 031 - DDR1 and LPDDR compliance
- DSO9404A - 032 - DDR2 and LPDDR2 compliance
- DSO9404A - 033 - DDR3 compliance
- DSO9404A - 035 - MIPI D-Phy compliance
- DSO9404A - 038 - SATA1 (1.5 GB/s triggering and decode)
- DSO9404A - 040 - User definable application
- DSO9404A - 042 - JTAG (IEEE 1149.1) triggering and decode
- DSO9404A - 043 - USB HSIC compliance test
- DSO9404A - 045 - DigRF protocol decode
- DSO9404A - 046 - SVID protocol triggering and decode
- DSO9404A - 050 - Memory upgrade to 50 Mpts/ch (100 Mpts on 2 ch)
- DSO9404A - 061 - MATLAB basic
- DSO9404A - 062 - MATLAB advanced
- DSO9404A - 064 - eMMC compliance
- DSO9404A - 065 - BroadR-Reach compliance
- DSO9404A - 070 - EZJIT Complete jitter analysis software
- DSO9404A - 073 - MOST compliance
- DSO9404A - 075 - MIPI RFFE protocol
- DSO9404A - 100 - Memory upgrade to 100 Mpts/ch (200 Mpts on 2 ch)
- DSO9404A - 200 - Memory upgrade to 200 Mpts/ch (400 Mpts on 2 ch)
- DSO9404A - 500 - Memory upgrade to 500 Mpts/ch (1 Gpts on 2 ch)
- DSO9404A - A6J - ANSI Z540 compliant calibration
- DSO9404A - 801 - Removable solid state drive
- DSO9404A - 1CM - 9000 Series oscilloscope rackmount kit (8U)
| Model | DSO9404A |
|---|
El Keysight (Agilent) DSO9404A ofrece ancho de banda de 4 GHz, tasa de muestreo de 20 GSa/s y memoria de 20 Mpts por canal (ampliable a 1 Gpts), en un diseño liviano y silencioso con pantalla XGA de 15”.
Integra osciloscopio, analizador lógico y de protocolos con disparo avanzado y decodificación para múltiples estándares.
Testwall puede suministrar el Keysight (Agilent) DSO9404A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio. Contáctenos para calibración o reparación del Keysight (Agilent) DSO9404A.
