Keysight (Agilent)

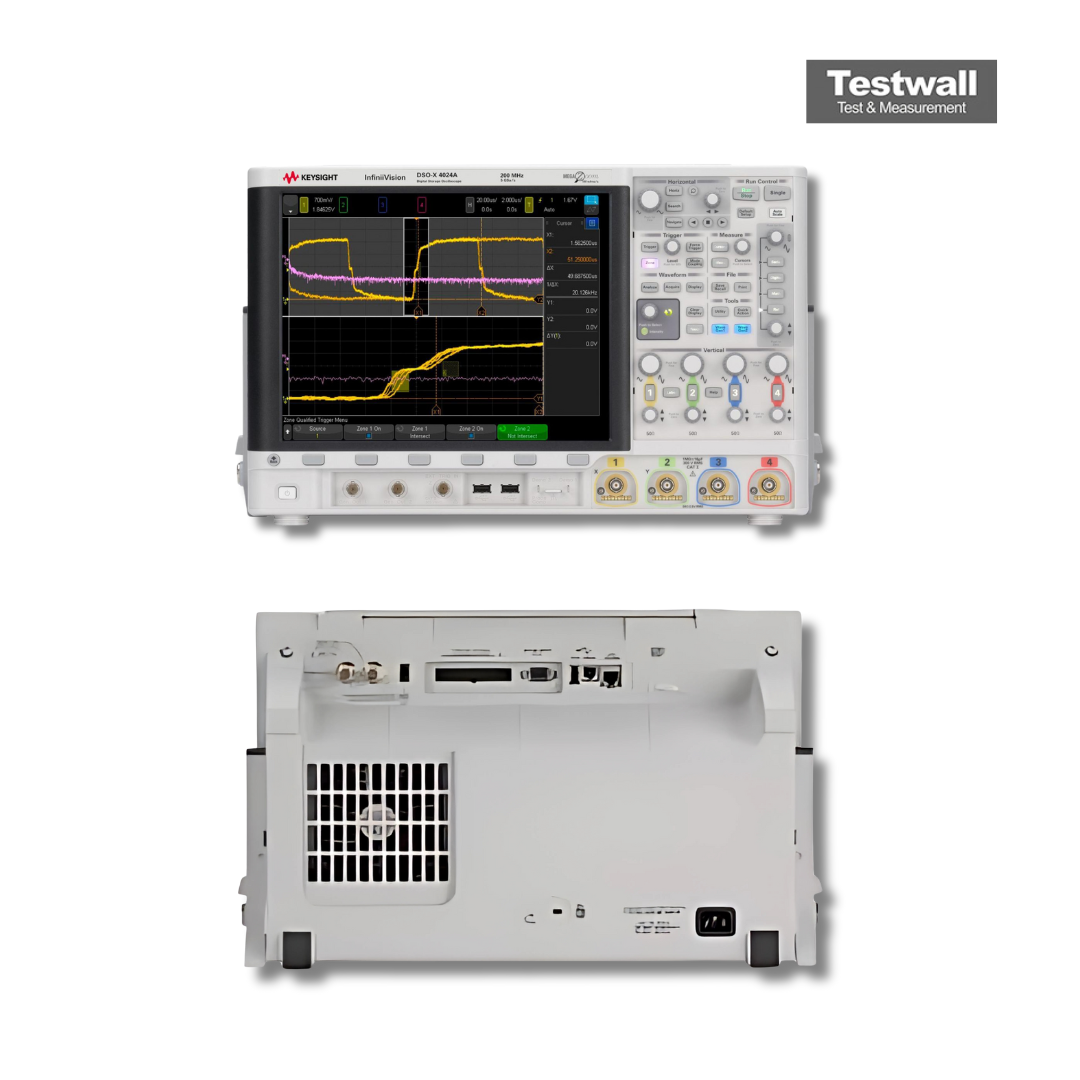

Keysight Technologies DSOX4024A
Oscilloscope, 200 MHz 4 Chs.
4 canales analógicos Número de canales
200 MHz Ancho de banda
5 GSa/s (en todos los canales) Frecuencia de muestreo
4 Mpuntos estándar (hasta 16 Mpuntos con opción) Profundidad de memoria
1.000.000 formas de onda por segundo Tasa de actualización de formas de onda
| Atributo | Valor |
|---|---|
| Número de canales | 4 canales analógicos |
| Ancho de banda | 200 MHz |
| Frecuencia de muestreo | 5 GSa/s (en todos los canales) |
| Profundidad de memoria | 4 Mpuntos estándar (hasta 16 Mpuntos con opción) |
| Tasa de actualización de formas de onda | 1.000.000 formas de onda por segundo |
| Pantalla | Pantalla táctil capacitiva de 8,5 pulgadas WVGA (800 x 480) |
| Resolución vertical | 8 bits (hasta 12 bits con modo de alta resolución) |
| Rango de escala de tiempo | 1 ns/div a 200 s/div |
| Canales digitales (opción) | 16 canales digitales con la opción MSO (DSOX4MSO) |
| Interfaces de conectividad | USB, LAN (LXI), GPIB (opcional), salida de pantalla VGA |
Keysight (Agilent) DSOX4024A Options:
- DSOX4024A - DSOX4EMBD - Embedded serial triggering and decode (I²C, SPI)
- DSOX4024A - DSOX4COMP - Computer serial triggering and decode (RS232/UART)
- DSOX4024A - DSOX4USBFL - USB 2.0 Full/Low Speed serial triggering and decode
- DSOX4024A - DSOX4USBH - USB 2.0 Hi-Speed serial triggering and decode (1 GHz and 1.5 GHz models only)
- DSOX4024A - DSOX4AUTO - Automotive serial triggering and decode (CAN/CAN-dbc/LIN)
- DSOX4024A - DSOX4FLEX - FlexRay serial triggering and decode
- DSOX4024A - DSOX4AUDIO - Audio serial triggering and decode (I²S)
- DSOX4024A - DSOX4AERO - Aerospace and defence serial triggering and decode (MIL-STD 1553, ARINC 429)
- DSOX4024A - DSOX4WAVEGEN2 - Dual-channel WaveGen 20 MHz arbitrary/function generator
- DSOX4024A - DSOXDVM - 3-digit voltmeter (DVM)
- DSOX4024A - DSOX4PWR - Power analysis application
- DSOX4024A - DSOX4MASK - Mask limit testing
- DSOX4024A - DSOX4VID - Enhanced video/TV application package
- DSOX4024A - DSOX4FPGAX - FPGA dynamic probe option for Xilinx
- DSOX4024A - DSOX4USBSQ - USB 2.0 signal quality test option
- DSOX4024A - DSOXEDK - Education training kit
- DSOX4024A - DSOXPERFMSO - 4000 X-Series oscilloscope MSO upgrade (16 digital channels)
- DSOX4024A - DSOX4B2T32U - Bandwidth upgrade 200 MHz to 350 MHz, 2 ch (License Only)
- DSOX4024A - DSOX4B3T52U - Bandwidth upgrade 350 MHz to 500 MHz, 2 ch (License Only)
- DSOX4024A - DSOX4B2T34U - Bandwidth upgrade 200 MHz to 350 MHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B2T52U - Bandwidth upgrade 200 MHz to 500 MHz, 2 ch (Service Center)
- DSOX4024A - DSOX4B2T54U - Bandwidth upgrade 200 MHz to 500 MHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B2T104U - Bandwidth upgrade 200 MHz to 1 GHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B2T154U - Bandwidth upgrade 200 MHz to 1.5 GHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B3T104U - Bandwidth upgrade 350 MHz to 1 GHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B3T154U - Bandwidth upgrade 350 MHz to 1.5 GHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B5T104U - Bandwidth upgrade 500 MHz to 1 GHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B5T154U - Bandwidth upgrade 500 MHz to 1.5 GHz, 4 ch (Service Center)
- DSOX4024A - DSOX4B1T154U - Bandwidth upgrade 1 GHz to 1.5 GHz, 4 ch (Service Center)
| Model | DSOX4024A |
|---|
El osciloscopio Keysight (Agilent) DSOX4024A cuenta con 4 canales analógicos, ancho de banda de 200 MHz y pantalla táctil capacitiva de 12,1" con tecnología MegaZoom IV. Actualiza más de 1 millón de formas de onda/s y es totalmente ampliable, incluida la banda de frecuencia.
Incluye funciones 5-en-1: osciloscopio, analizador lógico, analizador de protocolos, generador WaveGen y voltímetro digital DVM con memoria segmentada y muestreo a 5 GSa/s.
Testwall puede suministrar el osciloscopio Keysight (Agilent) DSOX4024A usado, totalmente probado. Con soporte experto y entrega global, Testwall ofrece equipos fiables y de alto rendimiento. Contáctenos para calibración o reparación del DSOX4024A.
