Keysight Technologies DSOX4104A
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Número de canales | 4 canales analógicos |
| Tasa de muestreo máxima | 5 GSa/s |
| Profundidad de memoria | 4 Mpts estándar (hasta 16 Mpts con opción) |
| Tasa de actualización de forma de onda | 1.000.000 formas de onda por segundo |
| Tamaño de pantalla | 12,1 pulgadas WXGA (1280 x 800 píxeles) |
| Resolución vertical | 8 bits (hasta 12 bits en modo de alta resolución) |
| Rango de escala de tiempo | 1 ns/div a 20 s/div |
| Entradas digitales (MSO opcional) | 16 canales digitales (con módulo MSO DSOX4MSO) |
| Interfaces de conectividad | USB, LAN (LXI), GPIB (opcional), puerto de salida auxiliar |
Keysight (Agilent) DSOX4104A Options:
- DSOX4104A - DSOX4EMBD - Embedded serial triggering and analysis (I²C, SPI)
- DSOX4104A - DSOX4COMP - Computer serial triggering and analysis (RS232/UART)
- DSOX4104A - DSOX4USBFL - USB 2.0 Full/Low Speed serial decode and triggering
- DSOX4104A - DSOX4USBH - USB 2.0 Hi-Speed serial decode and triggering
- DSOX4104A - DSOX4USBSQ - USB 2.0 signal quality test
- DSOX4104A - DSOX4AUTO - Automotive serial triggering and analysis (CAN/CAN-dbc/LIN)
- DSOX4104A - DSOX4FLEX - FlexRay serial triggering and analysis
- DSOX4104A - DSOX4AUDIO - Audio serial triggering and analysis (I²S)
- DSOX4104A - DSOX4AERO - Aerospace and defence serial triggering and decode (MIL-STD 1553 and ARINC 429)
- DSOX4104A - DSOX4WAVEGEN2 - Dual-channel WaveGen 20 MHz arbitrary/function generator
- DSOX4104A - DSOXDVM - 3-digit voltmeter (DVM)
- DSOX4104A - DSOX4PWR - Power analysis application
- DSOX4104A - DSOX4MASK - Mask Limit Testing
- DSOX4104A - DSOX4VID - Enhanced video/TV application package
- DSOX4104A - DSOX4FPGAX - FPGA dynamic probe option for Xilinx
- DSOX4104A - DSOXEDK - Education and training kit
- DSOX4104A - DSOXPERFMSO - 4000 X-Series oscilloscope MSO upgrade
- DSOX4104A - DSOX4B1T154U - 1 GHz to 1.5 GHz bandwidth upgrade, 4 ch (Service center)
| Model | DSOX4104A |
|---|

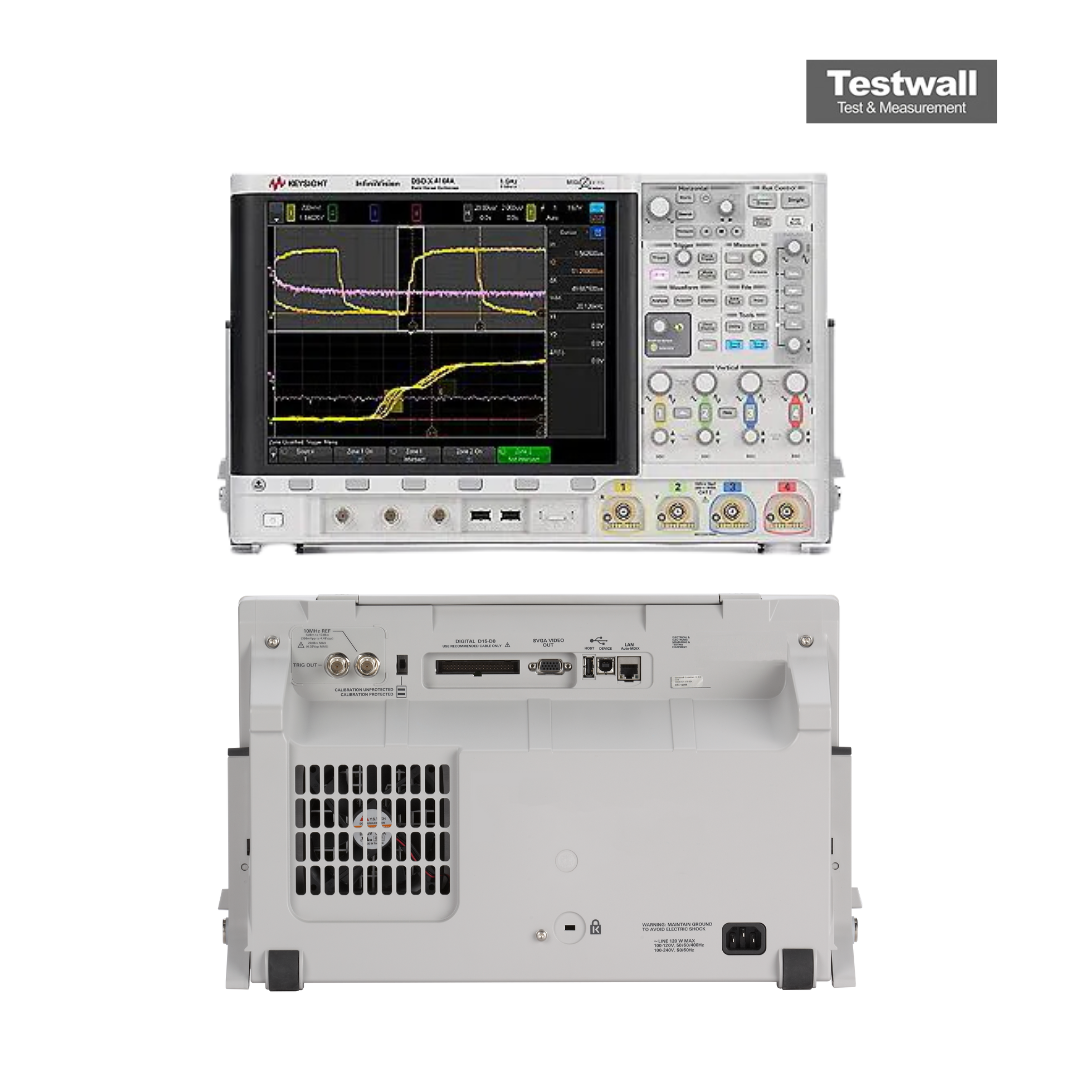

El osciloscopio Keysight (Agilent) DSOX4104A ofrece un ancho de banda de 1 GHz, cuatro canales de entrada analógica y una pantalla táctil capacitiva de 12,1 pulgadas. Con memoria inteligente MegaZoom IV, disparo táctil InfiniiScan Zone y una tasa de actualización de formas de onda superior a un millón por segundo. Integra funciones de osciloscopio, MSO, analizador de protocolos, WaveGen y voltímetro digital.
Ideal para análisis de señales de alta velocidad, decodificación de protocolos digitales y depuración de señales mixtas con muestreo a 5 GSa/s y memoria segmentada.
Testwall puede suministrar el Keysight (Agilent) DSOX4104A usado, completamente probado. Con soporte experto y entrega mundial, Testwall garantiza instrumentación confiable y de alto rendimiento. Contáctenos para calibración o reparación del Keysight (Agilent) DSOX4104A.
