Keysight (Agilent)

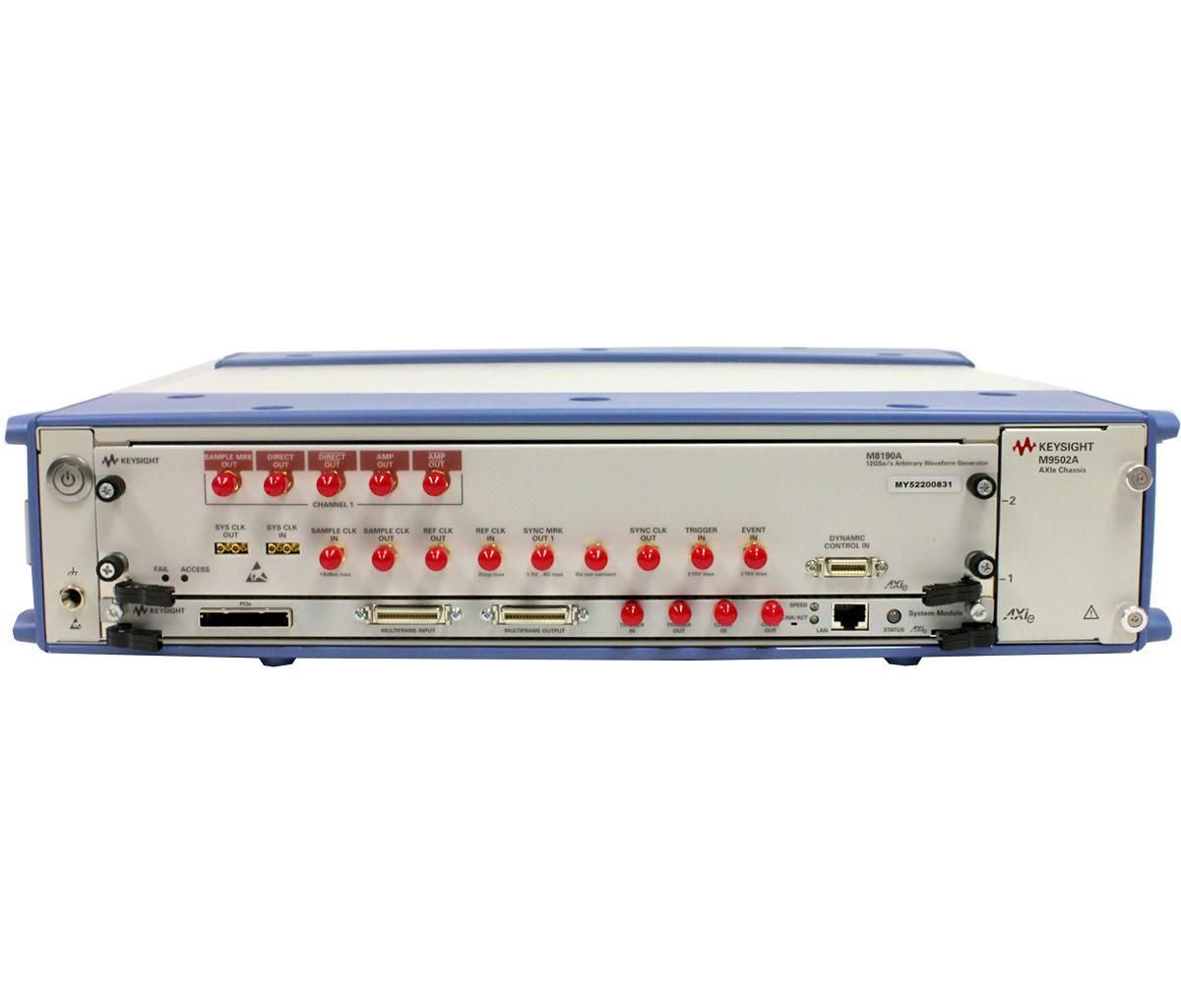

Keysight Technologies M8190A
12 GSa/s Arbitrary Waveform Generator
Hasta 12 GSa/s (con resolución de 14 bits) o hasta 8 GSa/s (con resolución de 12 bits) Frecuencia de muestreo
14 bits o 12 bits seleccionables por el usuario Resolución vertical (DAC)
Hasta 5 GHz de ancho de banda de señal Ancho de banda analógico
Hasta 2 GSa por canal (opcional ampliable) Memoria por canal
1 o 2 canales de salida analógica (configurable según módulo) Número de canales
| Atributo | Valor |
|---|---|
| Frecuencia de muestreo | Hasta 12 GSa/s (con resolución de 14 bits) o hasta 8 GSa/s (con resolución de 12 bits) |
| Resolución vertical (DAC) | 14 bits o 12 bits seleccionables por el usuario |
| Ancho de banda analógico | Hasta 5 GHz de ancho de banda de señal |
| Memoria por canal | Hasta 2 GSa por canal (opcional ampliable) |
| Número de canales | 1 o 2 canales de salida analógica (configurable según módulo) |
| Amplitud de salida | Hasta 1 Vpp en salida directa; hasta 2 Vpp con amplificador integrado |
| Factor de forma | Módulo AXIe de un slot (compatible con chasis AXIe M9505A y M9502A) |
| Ruido de fase (jitter) | Jitter intrínseco inferior a 100 fs RMS (típico) |
| Modos de generación de señal | Forma de onda arbitraria, secuenciación avanzada y modo de escenario dinámico |
| Interfaz y conectividad | Interfaz PCIe a través del chasis AXIe; compatible con MATLAB, LabVIEW y software Keysight PathWave |
Keysight Technologies M8190A Options:
- M8190A - 001 - 1 channel
- M8190A - 002 - 2 channel
- M8190A - 14B - 14 bit / 8 GSa/s
- M8190A - 12G - 12 GSa/s / 12 bit
- M8190A - AMP - Additional DC and AC amplifier
- M8190A - DUC - Digital up-conversion to carrier frequency
- M8190A - 02G - Upgrade from 128 MSa to 2 GSa memory per channel
- M8190A - SEQ - Sequencer
- M8190A - FSW - Fast switching
- M8190A - 1A7 - ISO 17025 Calibration
- M8190A - Z54 - Z540 Calibration
- M8190A - BU1 - 5 slot chassis, with embedded PC 16 GB RAM and Windows Embedded Standard 7 operating system: 64 bit
- M8190A - BU2 - 2 slot chassis with PCIe cable and adapter. Choice between desktop and laptop cabling
- M8190A - 801 - Microwave phase matched balun, 6.5 GHz, max SMA jack
- M8190A - 805 - Low pass filter, 2800 MHz, max SMA, VLF 2850+
- M8190A - 806 - Low pass filter, 3900 MHz max SMA, VLF 3800+
- M8190A - 810 - Cable assembly coaxial–50 Ω, SMA to SMA, 457 mm length
- M8190A - 811 - Cable assembly coaxial–50 Ω, SMA to SMA, 1220 mm length
- M8190A - 815 - Dynamic control input cable
- M8190A - 820 - Connector-RF, SMA termination, plug straight, 50 Ω, 12.4 GHz, 0.5 W
| Model | M8190A |
|---|
El Keysight (Agilent) M8190A es un generador de formas de onda arbitrarias de precisión de 12 GSa/s con modos DAC: 14 bits a 8 GSa/s y 12 bits a 12 GSa/s. Hasta 2 GSa/memoria por canal, ancho de banda analógico de 5 GHz y SFDR de hasta 90 dBc.
Tasa de muestreo variable de 125 MSa/s a 12 GSa/s, secuenciación avanzada, compatible con MATLAB y BenchLink. Ideal para pruebas ADC, jitter y modulación de banda ancha hasta 60 GHz.
Testwall puede suministrar el Keysight (Agilent) M8190A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento y fiabilidad. Contáctenos para calibración o reparación del Keysight (Agilent) M8190A.
