Keysight (Agilent)

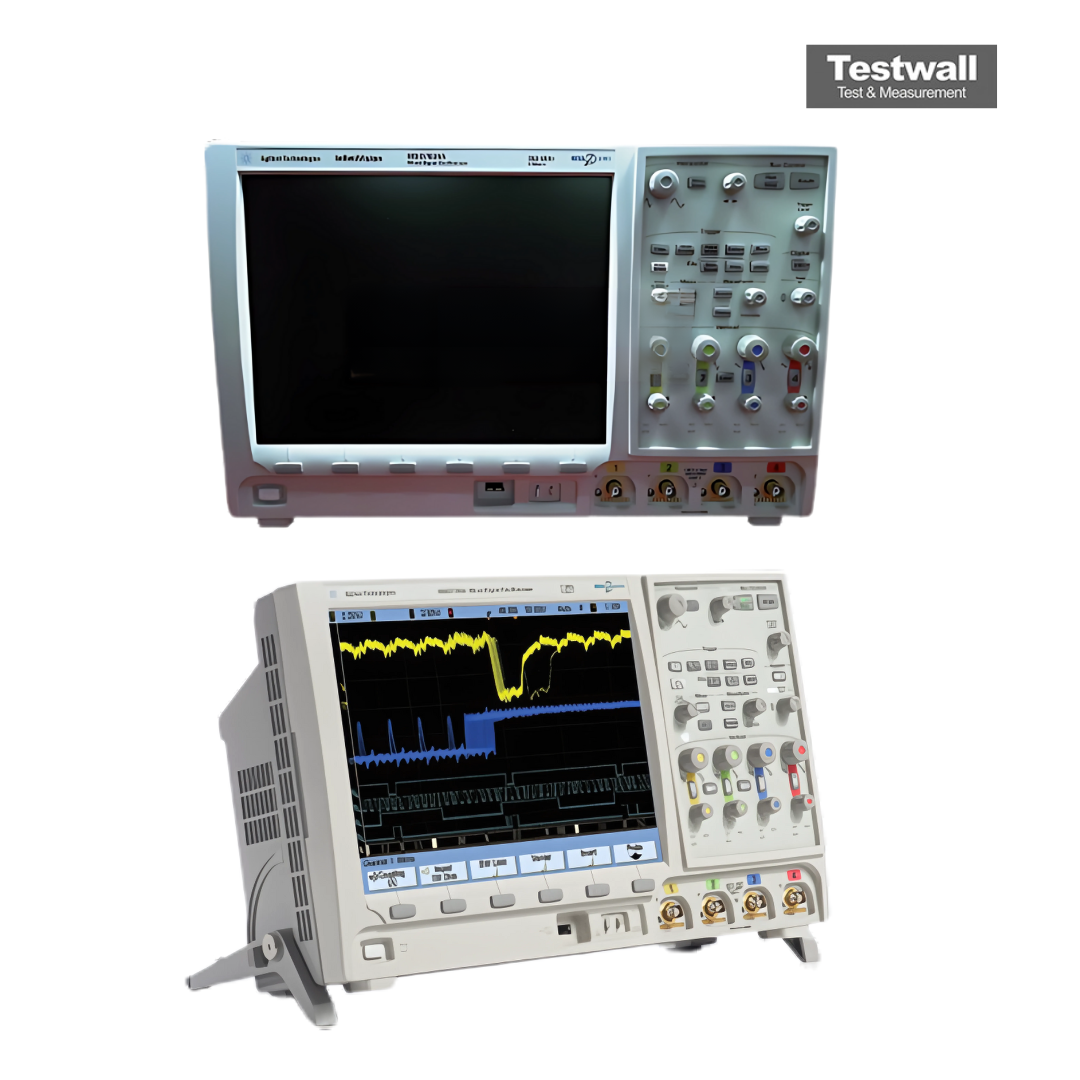

Keysight (Agilent) MSO7034A

350MHz - 2GSa/s Digital Oscilloscope
350 MHz Ancho de banda
4 canales Número de canales analógicos
16 canales digitales (lógica mixta) Número de canales digitales
2 GSa/s (en todos los canales) Tasa de muestreo máxima
8 Mpuntos (estándar) Profundidad de memoria
Atributo Valor
Ancho de banda 350 MHz
Número de canales analógicos 4 canales
Número de canales digitales 16 canales digitales (lógica mixta)
Tasa de muestreo máxima 2 GSa/s (en todos los canales)
Profundidad de memoria 8 Mpuntos (estándar)
Pantalla Pantalla XGA a color de 12,1 pulgadas
Tasa de actualización de formas de onda Hasta 100.000 formas de onda por segundo
Sensibilidad vertical 1 mV/div a 5 V/div
Base de tiempos 500 ps/div a 50 s/div
Interfaz y conectividad USB, LAN (LXI), GPIB (opcional)
Keysight (Agilent) MSO7034A Options:
  • MSO7034A - SEC - Secure environment mode (NISPOM)
  • MSO7034A - N5454A / SGM - Segmented memory
  • MSO7034A - N5455A / LMT - Mask limit testing
  • MSO7034A - N5406A - FPGA dynamic probe for Xilinx
  • MSO7034A - N5434A - FPGA dynamic probe for Altera
  • MSO7034A - U1881A - Power measurement and analysis application (PC)
  • MSO7034A - B4610A - Offline data viewing and analysis software
  • MSO7034A - N5424A / AMS - CAN/LIN triggering and decode
  • MSO7034A - N5423A / LSS - I2C/SPI serial decode
  • MSO7034A - N5457A / 232 - RS-232/UART triggering and decode
  • MSO7034A - N5468A / SND - I2S triggering and decode
  • MSO7034A - N5432C / FLX - FlexRay measurements
  • MSO7034A - N5469A / 553 - MIL-STD-1553 triggering and decode
Formulario de calibración Keysight (Agilent) MSO7034A

Formulario de reparación Keysight (Agilent) MSO7034A
Maximum file size: 40MB

El Keysight (Agilent) MSO7034A ofrece un ancho de banda de 350 MHz, 4 canales analógicos y 16 digitales, con una tasa de muestreo de 2 GSa/s. Incluye memoria MegaZoom III de 8 Mpts y una pantalla XGA de 12,1” con 256 niveles de intensidad para máxima visibilidad de señal. Su tasa de actualización de 100.000 formas de onda/s detecta eventos infrecuentes y soporta múltiples protocolos en serie.

Compatible con depuración FPGA para Xilinx y Altera, memoria segmentada y análisis offline en PC.

Testwall puede suministrar el Keysight (Agilent) MSO7034A usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece equipos de alto rendimiento con gran fiabilidad y calidad de servicio. Contáctenos directamente para calibración o reparación del Keysight (Agilent) MSO7034A.
