Keysight (Agilent)
Keysight Technologies MSO9104A
Oscilloscope, 1 GHz 4 + 16 Ch., 20 GSa/s
1 GHz Ancho de banda
4 Canales analógicos
16 Canales digitales
5 GSa/s Frecuencia de muestreo máxima
2 Mpuntos por canal Profundidad de memoria
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Canales analógicos | 4 |
| Canales digitales | 16 |
| Frecuencia de muestreo máxima | 5 GSa/s |
| Profundidad de memoria | 2 Mpuntos por canal |
| Tamaño de pantalla | 12,1 pulgadas (pantalla táctil XGA) |
| Resolución vertical | 8 bits |
| Rango de escala de tiempo | 1 ns/div a 20 s/div |
| Sensibilidad vertical | 1 mV/div a 5 V/div |
| Interfaz de conectividad | USB, LAN (LXI), GPIB (opcional) |
Keysight (Agilent) MSO9104A Options:
- MSO9104A - 001 - RS-232/UART triggering and decode
- MSO9104A - 002 - EZJIT jitter analysis software
- MSO9104A - 003 - High-speed SDA and clock recovery
- MSO9104A - 004 - EZJIT Plus jitter analysis software
- MSO9104A - 005 - USB triggering and decode
- MSO9104A - 006 - PCI Express 1.1 triggering and decode
- MSO9104A - 007 - I²C/SPI triggering and decode
- MSO9104A - 008 - CAN, LIN, and FlexRay triggering and decode
- MSO9104A - 009 - InfiniiScan
- MSO9104A - 010 - User-defined function
- MSO9104A - 012 - InfiniiSim signal equalization
- MSO9104A - 013 - InfiniiSim basic signal de-embedding
- MSO9104A - 014 - InfiniiSim advanced signal de-embedding
- MSO9104A - 015 - Power measurement application software
- MSO9104A - 016 - Xilinx FPGA dynamic probe
- MSO9104A - 017 - Altera FPGA dynamic probe
- MSO9104A - 018 - RS-232, SPI and I2C triggering and decode bundle
- MSO9104A - 019 - MIPI D-Phy Triggering and decode
- MSO9104A - 021 - Ethernet compliance
- MSO9104A - 029 - USB2.0 compliance
- MSO9104A - 031 - DDR1 and LPDDR compliance
- MSO9104A - 032 - DDR2 and LPDDR2 compliance
- MSO9104A - 033 - DDR3 compliance
- MSO9104A - 038 - SATA1 (1.5 GB/s triggering and decode)
- MSO9104A - 040 - User definable application
- MSO9104A - 042 - JTAG (IEEE 1149.1) triggering and decode
- MSO9104A - 043 - USB HSIC compliance test
- MSO9104A - 045 - DigRF protocol decode
- MSO9104A - 046 - SVID protocol triggering and decode
- MSO9104A - 050 - Memory upgrade to 50 Mpts/ch
- MSO9104A - 061 - MATLAB basic
- MSO9104A - 062 - MATLAB advanced
- MSO9104A - 064 - eMMC compliance
- MSO9104A - 065 - BroadR-Reach compliance
- MSO9104A - 070 - EZJIT Complete jitter analysis software
- MSO9104A - 073 - MOST compliance
- MSO9104A - 075 - MIPI RFFE protocol
- MSO9104A - 100 - Memory upgrade to 100 Mpts/ch
- MSO9104A - 200 - Memory upgrade to 200 Mpts/ch
- MSO9104A - 500 - Memory upgrade to 500 Mpts/ch
- MSO9104A - A6J - ANSI Z540 compliant calibration
- MSO9104A - 1CM - Rackmount kit (8U)
- MSO9104A - 801 - Removable solid state drive
| Model | MSO9104A |
|---|

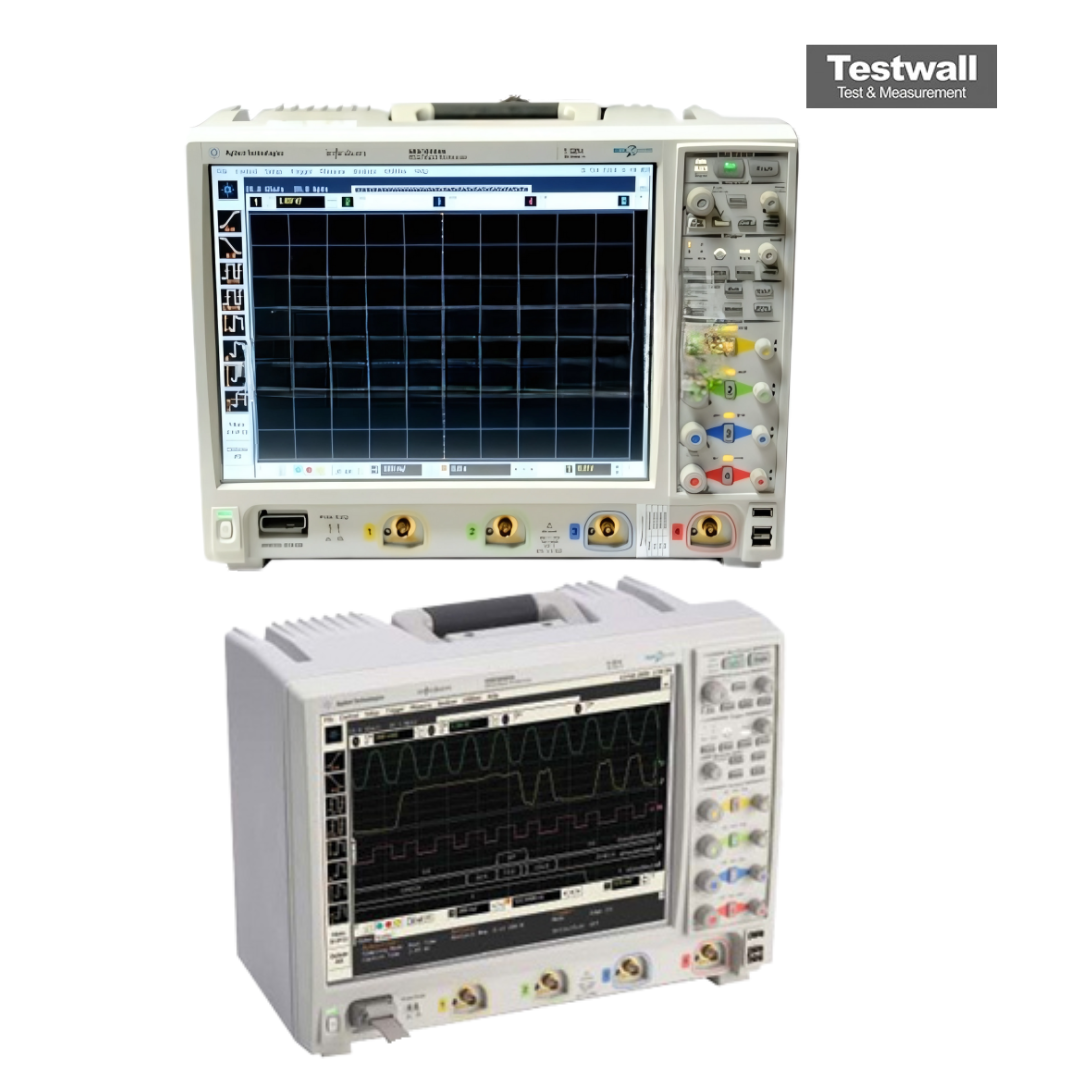

El osciloscopio Keysight (Agilent) MSO9104A cuenta con un ancho de banda de 1 GHz, 4 canales analógicos + 16 digitales, y tasa de muestreo de hasta 20 GSa/s. Compacto y ligero. Memoria estándar de 10 Mpts/canal, ampliable a 1 Gpts. Herramientas opcionales de depuración y análisis de protocolos.
Incluye funciones de osciloscopio, analizador lógico y de protocolos. Perfecto para pruebas de protocolos, análisis físico y jitter.
Testwall puede suministrar el Keysight (Agilent) MSO9104A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento y fiabilidad. Contáctenos para calibración o reparación del Keysight (Agilent) MSO9104A.
