Keysight (Agilent)

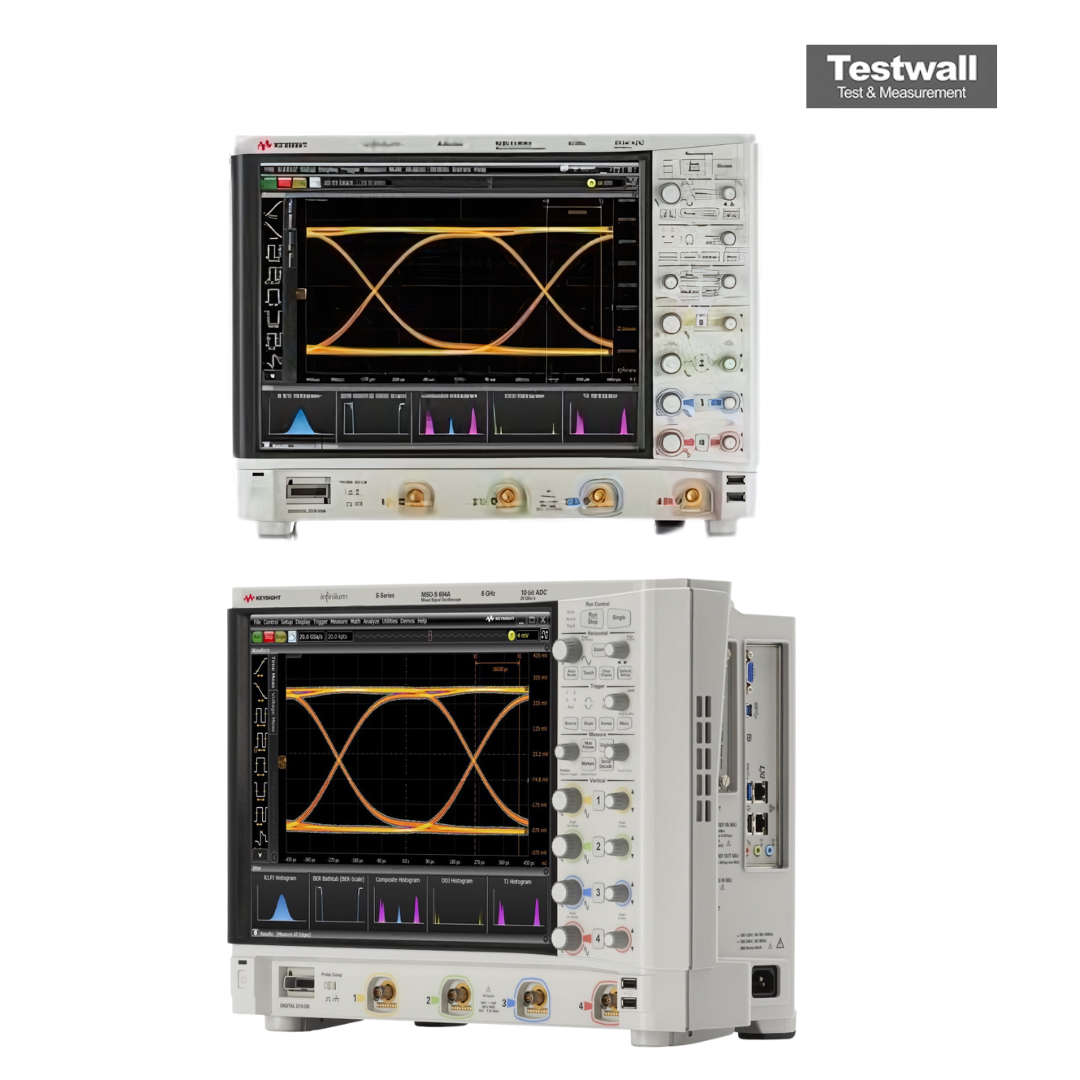

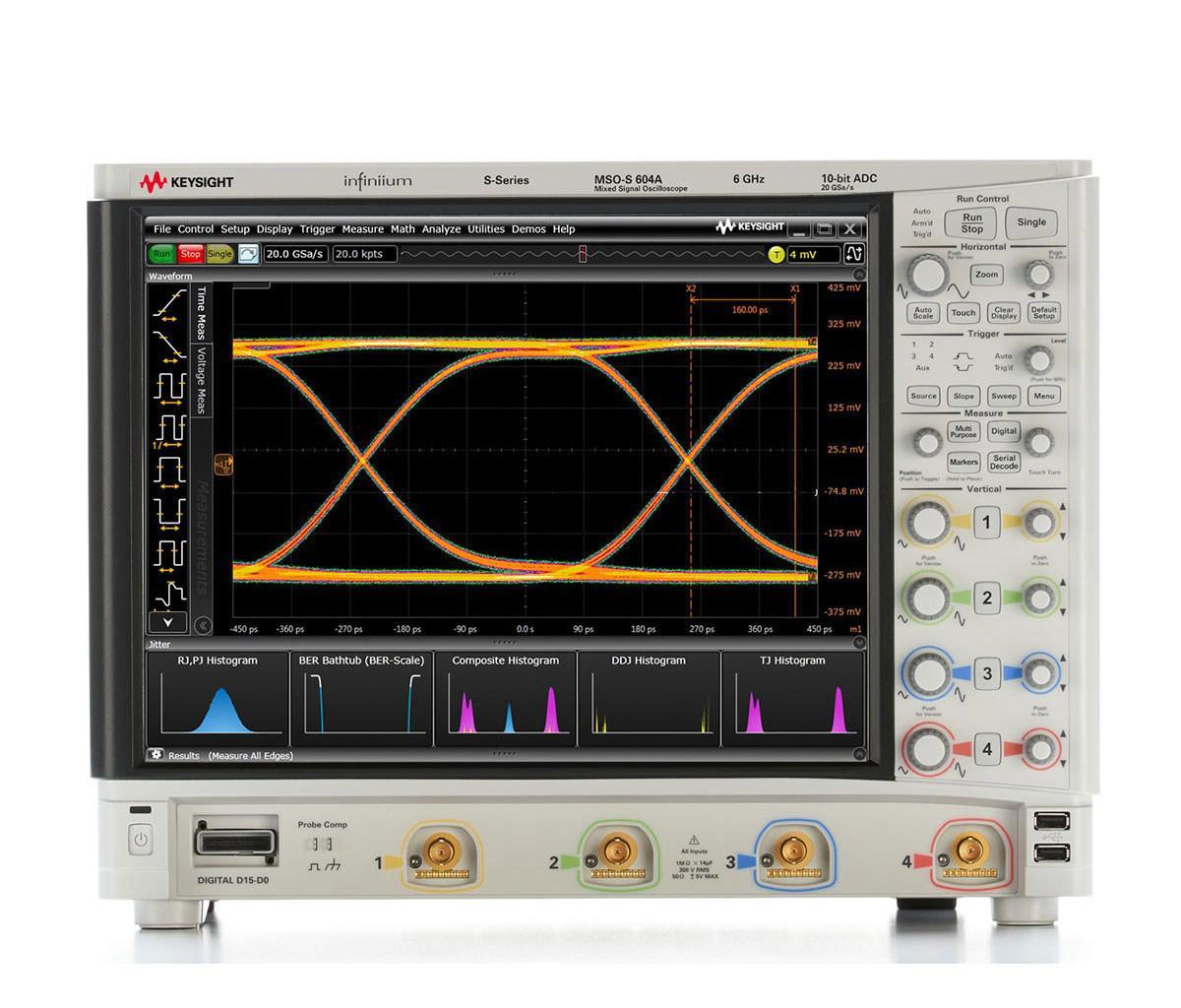

Keysight (Agilent) MSOS604A

4 Ch 6 GHz Mixed Signal Oscilloscope
6 GHz Ancho de banda
4 canales analógicos Número de canales
20 GSa/s (en todos los canales) Frecuencia de muestreo
100 Mpts por canal (estándar), hasta 2 Gpts (opcional) Memoria de adquisición
16 canales digitales (MSO integrado) Canales digitales
Atributo Valor
Ancho de banda 6 GHz
Número de canales 4 canales analógicos
Frecuencia de muestreo 20 GSa/s (en todos los canales)
Memoria de adquisición 100 Mpts por canal (estándar), hasta 2 Gpts (opcional)
Canales digitales 16 canales digitales (MSO integrado)
Resolución vertical 8 bits (hasta 12 bits en modo de alta resolución)
Pantalla Pantalla táctil capacitiva de 15,6 pulgadas (1366 x 768 píxeles)
Sistema operativo Windows 10 integrado
Interfaces de conectividad USB, LAN (LXI), GPIB (opcional), DisplayPort
Rango de temperatura de funcionamiento 0 °C a 50 °C
Keysight (Agilent) MSOS604A Options:
  • MSOS604A - DSOS000-200 - Memory upgrade to 200 Mpts (4 ch) / 400 Mpts (2 ch)
  • MSOS604A - DSOS000-400 - Memory upgrade to 400 Mpts (4 ch) / 800 Mpts (2 ch)
  • MSOS604A - DSOS001-DSA - DSA package (200 Mpts memory plus EZJit Complete)
  • MSOS604A - DSOS000-821 - Precision BNC to SMA adapters
  • MSOS604A - N2153A - Additional removable SSD
  • MSOS604A - N2902B - Rackmount kit
  • MSOS604A - D9010JITA - EZJit Complete jitter, vertical noise and phase noise analysis
  • MSOS604A - D9010SCNA - InfiniiScan zone trigger
  • MSOS604A - D9010DMBA - De-embedding (PrecisionProbe / InfiniiSim Basic)
  • MSOS604A - D9010ASIA - Advanced signal integrity (equalisation, crosstalk)
  • MSOS604A - D9010POWA - Power integrity analysis (rails, PSIJ, PMIC)
  • MSOS604A - D9010PAMA - PAM-N analysis
  • MSOS604A - D9010UDAA - User defined application (test automation)
  • MSOS604A - D9010LSSP - Low-speed serial trigger and decode (I2C, SPI, UART/RS232, JTAG, I2S, etc.)
  • MSOS604A - D9010EMBP - Embedded protocol decode (USB 2.0, 10/100 Ethernet, USB-PD)
  • MSOS604A - D9010AUTP - Automotive decode (CAN, CAN FD, LIN, FlexRay, SENT)
  • MSOS604A - D9020AUTP - 100BASE-T1 automotive Ethernet decode
  • MSOS604A - D9010MPLP - MIPI low-speed decode (RFFE, I3C, SPMI)
  • MSOS604A - D9010MILP - Military decode (MIL-STD-1553, ARINC 429, SpaceWire)
  • MSOS604A - D9010USBP - USB protocol decode
  • MSOS604A - D9010MPMP - MIPI M-PHY decode
  • MSOS604A - D9010PCIP - PCIe/SATA/SAS decode
  • MSOS604A - D9010BDLP - Protocol decode bundle
Formulario de calibración Keysight (Agilent) MSOS604A

Formulario de reparación Keysight (Agilent) MSOS604A
Maximum file size: 40MB

El osciloscopio Keysight (Agilent) MSOS604A S S-Series ofrece 6 GHz de ancho de banda, 4 canales analógicos y 16 digitales, y un ADC de 10 bits. Proporciona muestreo de 20 GSa/s, memoria de 100 Mpts/canal y ENOB de 8,1 bits. La pantalla táctil de 15” y el SSD garantizan rendimiento eficiente.

Incluye sondas pasivas, cables de calibración, accesorios MSO y software para análisis de protocolos y pruebas.

Testwall puede suministrar el Keysight (Agilent) MSOS604A S usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación confiable de alto rendimiento. Contáctenos si necesita calibración o reparación del Keysight (Agilent) MSOS604A S.
