Keysight (Agilent)

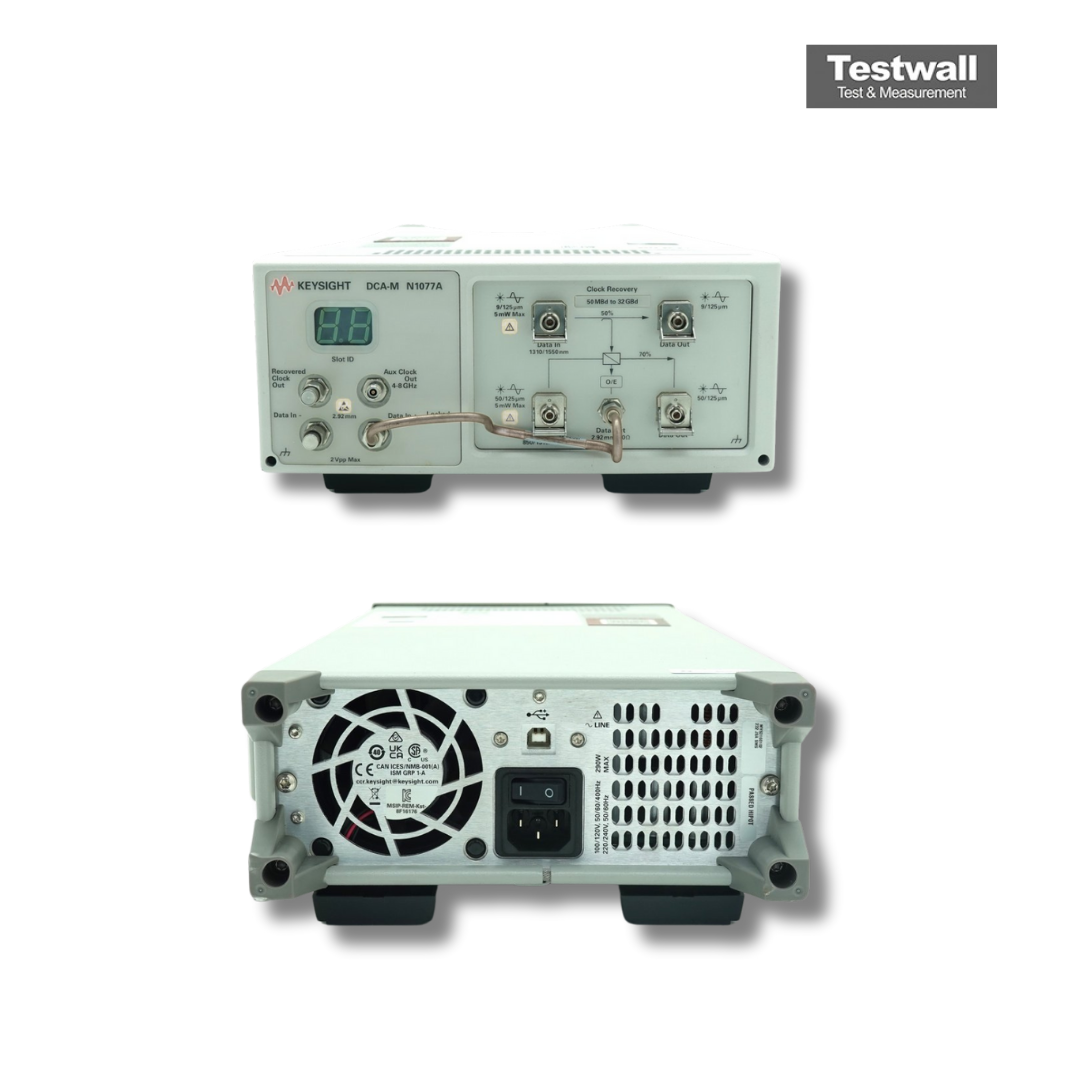

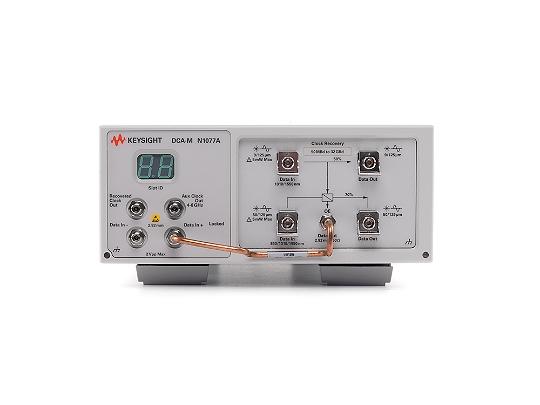

Keysight Technologies N1077A
Optical/Electrical Clock Recovery Optical Clock Recovery
Módulo de reloj y datos de recuperación (CDR) óptico Tipo de módulo
hasta 32 Gbaud Tasa de datos máxima
Compatible con osciloscopios de muestreo Keysight serie 86100 Compatibilidad de instrumentos
750 nm a 1650 nm Longitud de onda de operación
Conector óptico FC/PC intercambiable Tipo de conector óptico
| Atributo | Valor |
|---|---|
| Tipo de módulo | Módulo de reloj y datos de recuperación (CDR) óptico |
| Tasa de datos máxima | hasta 32 Gbaud |
| Compatibilidad de instrumentos | Compatible con osciloscopios de muestreo Keysight serie 86100 |
| Longitud de onda de operación | 750 nm a 1650 nm |
| Tipo de conector óptico | Conector óptico FC/PC intercambiable |
| Ancho de banda eléctrico | hasta 28 GHz |
| Estándares soportados | 100G Ethernet, OTU4, 32G Fibre Channel, CEI-28G |
| Función principal | Recuperación de reloj y datos para análisis de diagramas de ojo y jitter |
| Rango de potencia óptica de entrada | -20 dBm a +3 dBm |
| Factor de forma | Módulo enchufable para chasis 86100D (DCA-X) |
Keysight (Agilent) N1077A Options:
- N1077A - 216 - Supported input rates: 50 MBd to 16 GBd
- N1077A - 232 - Supported input rates: 50 MBd to 32 GBd
- N1077A - SMS - Internal single-mode (9/125 µm) and multimode (50/125 µm) splitter
- N1077A - SXT - No splitter (external splitter supplied by user)
- N1077A - JSA - Jitter spectrum analysis and clock recovery emulation
| Model | N1077A |
|---|
El Keysight (Agilent) N1077A Optical/Electrical Clock Recovery permite la recuperación de reloj conforme a los estándares de 50 MBd a 32 GBd para señales NRZ y PAM-4, ópticas y eléctricas. Incluye divisor integrado, acoplador óptico y análisis espectral de jitter.
Ideal para pruebas de datos de alta velocidad con software FlexPLL y PCIe PLL, permite diagnósticos precisos y mediciones conformes.
Testwall puede suministrar el Keysight (Agilent) N1077A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N1077A.
