Keysight (Agilent)
Keysight Technologies N5101A
Baseband Studio
400 MHz a 6 GHz Rango de frecuencia
PCI Express (PCIe) Tipo de interfaz
Hasta 100 MHz Ancho de banda de análisis instantáneo
1 Hz Resolución de frecuencia
+10 dBm Potencia de salida máxima
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 400 MHz a 6 GHz |
| Tipo de interfaz | PCI Express (PCIe) |
| Ancho de banda de análisis instantáneo | Hasta 100 MHz |
| Resolución de frecuencia | 1 Hz |
| Potencia de salida máxima | +10 dBm |
| Número de canales | 2 canales (TX y RX) |
| Nivel de ruido residual (DANL) | -150 dBm/Hz (típico) |
| Compatibilidad de estándares inalámbricos | WLAN 802.11a/b/g/n, WiMAX, LTE |
| Sistema operativo compatible | Windows XP/Vista/7 (32 y 64 bits) |
| Factor de forma | Tarjeta PCI Express de media longitud |
Keysight Technologies N5101A Options:
- E4438C - 501 - 1 GHz frequency range
- E4438C - 502 - 2 GHz frequency range
- E4438C - 503 - 3 GHz frequency range
- E4438C - 504 - 4 GHz frequency range
- E4438C - 506 - 6 GHz frequency range (requires Option UNJ, includes mechanical attenuator)
- E4438C - UNB - High output power with mechanical attenuator (included with 506)
- E4438C - UNJ - Enhanced phase noise performance (includes 1E5)
- E4438C - 1E5 - High-stability time base
- E4438C - 1EM - Moves all front panel connectors to rear
- E4438C - 003 - ESG digital output connectivity with N5102A Baseband Studio digital interface module
- E4438C - 004 - ESG digital input connectivity with N5102A Baseband Studio digital interface module
- E4438C - 601 - Internal baseband generator with 8 MSa and digital bus capability (40 MB) of memory
- E4438C - 602 - Internal baseband generator with 64 MSa and digital bus capability (320 MB) of memory
- E4438C - 005 - 6 GB internal hard drive
- E4438C - UN7 - Internal bit-error-rate analyzer
- E4438C - 300 - GSM/EDGE base station loopback BERT
- E4438C - 400 - 3GPP W-CDMA FDD personality
- E4438C - 401 - cdma2000 and IS-95-A personality
- E4438C - 402 - TDMA personality (GSM, EDGE, GPRS, EGPRS, NADC, PDC, PHS, DECT, TETRA)
- E4438C - 403 - Calibrated noise (AWGN) personality
- E4438C - 409 - GPS personality
- E4438C - 404 - Signal Studio for 1xEV-DO
- E4438C - 414 - Signal Studio for 1xEV-DV and cdma2000
- E4438C - 417 - Signal Studio for 802.11 WLAN
- E4438C - 406 - Signal Studio for Bluetooth
- E4438C - 408 - Signal Studio for enhanced multitone
- E4438C - 410 - Signal Studio for HSDPA over W-CDMA
- E4438C - 411 - Signal Studio for TD-SCDMA (TSM)
- E4438C - 421 - Signal Studio for noise power ratio (NPR)
- E4438C - 422 - Signal Studio for S-DMB
- E4438C - 423 - Signal Studio for pulse building
- E4438C - 1CP - Rack mount kit with handles
- E4438C - 1CN - Front handle kit
| Model | N5101A |
|---|

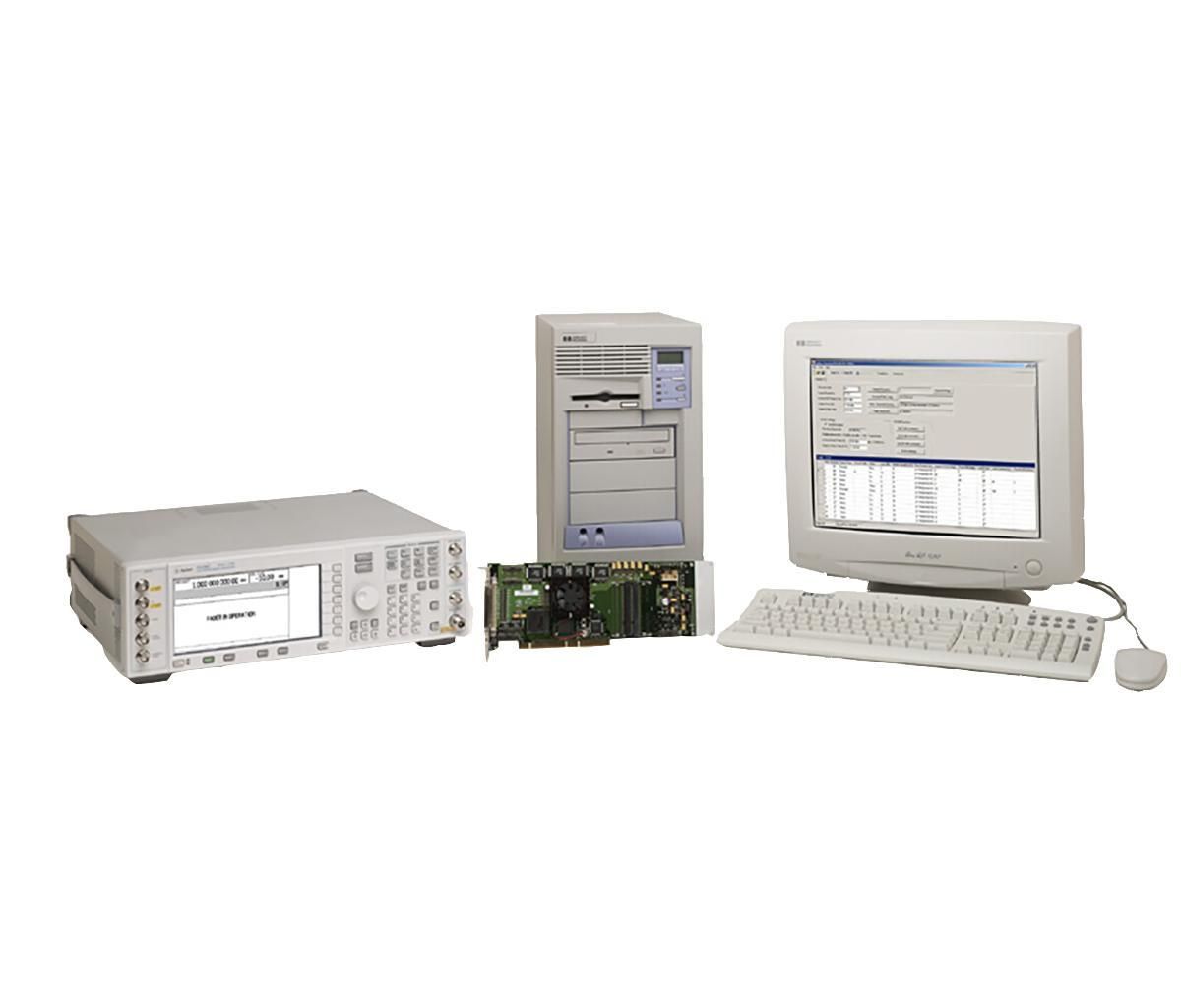

La tarjeta PCI Keysight (Agilent) N5101A Baseband Studio es un procesador bidireccional de alto rendimiento definido por software, diseñado para funcionar con generadores E4438C ESG y E8267C/E8267D PSG. Permite desvanecimiento en tiempo real de señales complejas.
Admite perfiles de desvanecimiento como Rayleigh, Rician, Suzuki, log-normal, Doppler puro y fase constante, perfecta para pruebas dinámicas de receptores.
Testwall puede suministrar la Keysight (Agilent) N5101A usada, completamente probada. Con soporte experto y entrega global, Testwall ofrece equipos de alta fiabilidad y rendimiento. Contáctenos para calibración o reparación del Keysight (Agilent) N5101A.
