Keysight (Agilent) N5173B
| Atributo | Valor |
|---|---|
| Precisión de nivel | ±0,7 dB a 20 GHz |
| Resolución de frecuencia | 0,001 Hz |
| Armónicos | ≤ -55 dBc a 10 GHz |
| Espurias no armónicas | -72 dBc a 1 GHz |
| Velocidad de conmutación | 600 µs (modo lista) |
| Rango de frecuencia | 9 kHz a 13, 20, 31,8 o 40 GHz |
| Potencia de salida | -135 a +20 dBm a 20 GHz |
| Ruido de fase SSB | -101 dBc/Hz a 10 GHz, 10 kHz offset |
| Modulación | AM, FM, ΦM, pulso (según la configuración) |
| Modos de barrido | barrido por pasos, modo lista |
| Conector de salida RF | 3,5 mm macho (según la configuración) |
| Interfaces | GPIB, LAN (LXI), USB |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5173B-513 | 9 kHz a 13 GHz | Generador de señales analógico |
| N5173B-520 | 9 kHz a 20 GHz | Generador de señales analógico |
| N5173B-532 | 9 kHz a 31,8 GHz | Generador de señales analógico |
| N5173B-540 | 9 kHz a 40 GHz | Generador de señales analógico |
Keysight (Agilent) N5173B EXG X-Series Options:
- N5173B - 513 - Frequency range 9 kHz to 13 GHz
- N5173B - 520 - Frequency range 9 kHz to 20 GHz
- N5173B - 532 - Frequency range 9 kHz to 31.8 GHz
- N5173B - 540 - Frequency range 9 kHz to 40 GHz
- N5173B - 1E1 - Step attenuator (0 to 115 dB in 10 dB steps, mechanical type)
- N5173B - 1EA - High output power
- N5173B - 1ED - Type-N output connector (for Option 513 or 520)
- N5173B - 1EM - Rear panel RF output
- N5173B - 1ER - Extended external reference input (1 to 50 MHz)
- N5173B - UNT - AM, FM, and phase modulation
- N5173B - UNW - Narrow pulse modulation with internal pulse generator
- N5173B - UNZ - Faster frequency switching speed (CW mode ≤ 1.15 ms, List/step ≤ 900 µs)
- N5173B - UZ2 - Alternate frequency switching speed option
- N5173B - UW2 - Narrow pulse modulation with export control restrictions
- N5173B - 006 - Removable memory card and instrument security (8 GB SD card)
- N5173B - 303 - Multifunction generator (7 waveform generators)
- N5173B - 320 - Pulse train generator (requires Option UNW or UW2)

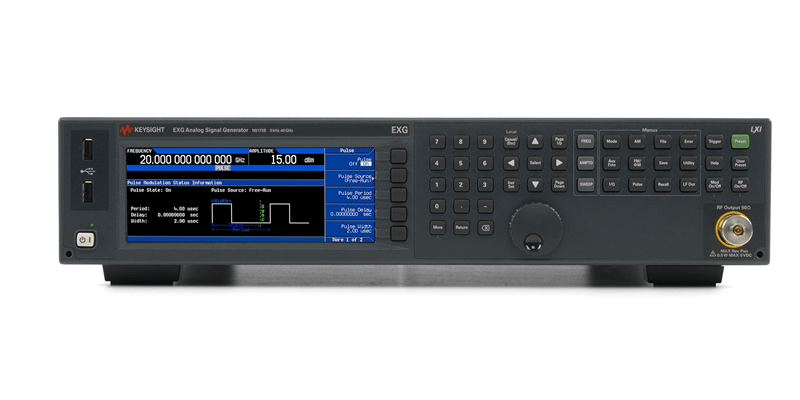

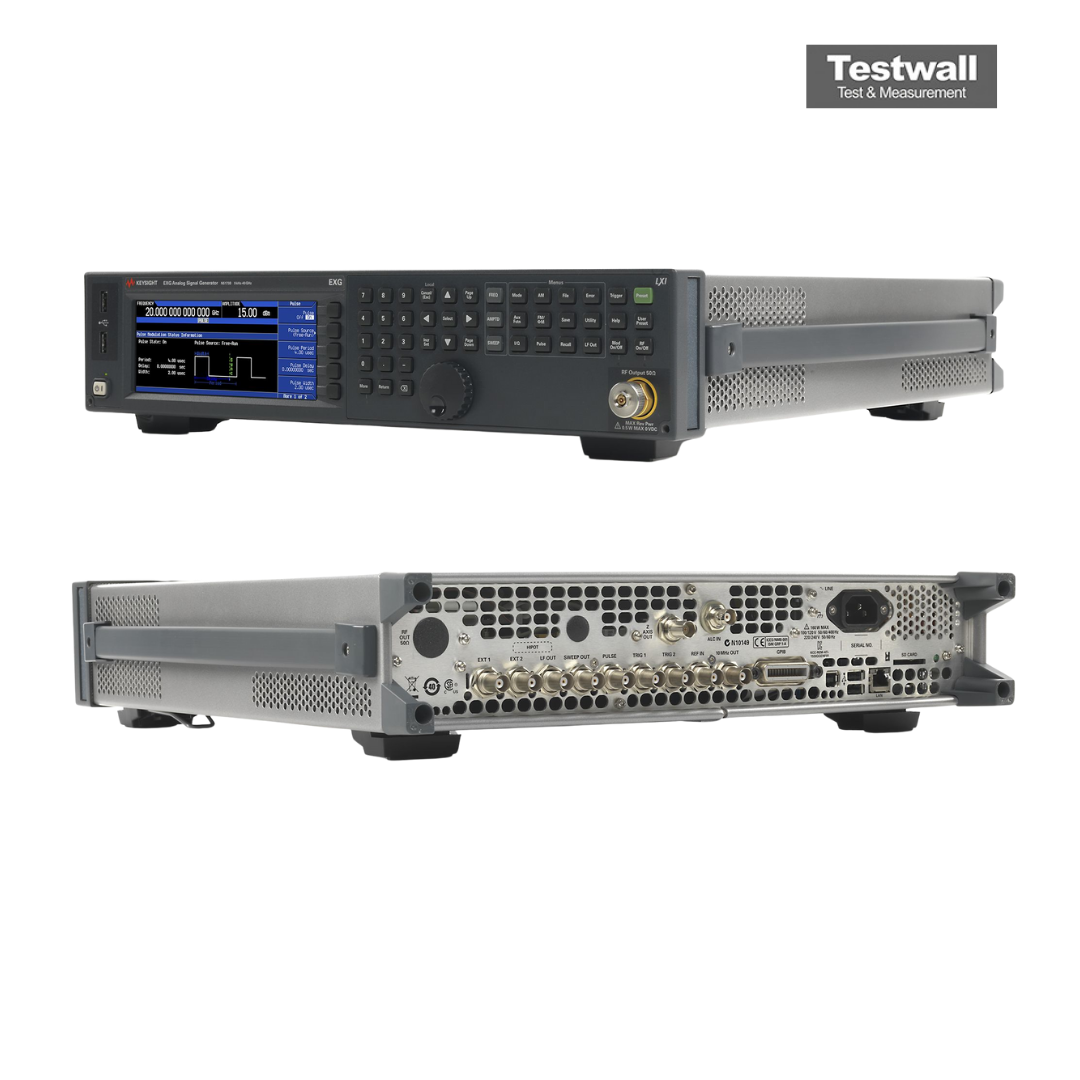

El Keysight (Agilent) N5173B EXG X-Series es un generador de señales analógicas de microondas de alto rendimiento que alcanza hasta 40 GHz. Proporciona +20 dBm de salida a 20 GHz, armónicos ≤ –55 dBc y atenuación total ajustable. El OCXO estándar de alto rendimiento garantiza una gran estabilidad con una tasa de envejecimiento de ±5 ppb/día.
Optimizado para pruebas paramétricas, bloqueo CW y conversión LO, el N5173B es adecuado para pruebas de amplificadores y receptores. El cambio rápido de frecuencia de 600 µs mejora el rendimiento de prueba.
Testwall puede suministrar el Keysight (Agilent) N5173B EXG X-Series usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos confiables con excelente calidad de servicio. Contáctenos para calibración o reparación del Keysight (Agilent) N5173B EXG X-Series.
Opciones y configuraciones
- Rango de frecuencia: 9 kHz a 13, 20, 31,8 o 40 GHz (Opc. 513/520/532/540)
- Potencia de salida: -135 a +20 dBm a 20 GHz (con Opc. 1EA, 1E1)
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNW)
- Conector de salida RF: 3,5 mm macho (Opc. 513/520), 2,4 mm macho (Opc. 532/540); tipo N hembra con Opc. 1ED
