Keysight (Agilent) N5182A
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 100 kHz a 6 GHz |
| Precisión de nivel | ≤ ±0,8 dB (típ.) |
| Resolución de frecuencia | 0,01 Hz |
| Armónicos | < -30 dBc a 3 GHz |
| Potencia de salida | -110 a +13 dBm a 2,5 GHz, +7 dBm a 5,8 a 6 GHz |
| Ruido de fase SSB | -121 dBc/Hz a 1 GHz, 20 kHz offset (típ.) |
| Modulación | AM, FM, ΦM, pulso, I/Q (según la configuración) |
| Espurias no armónicas | < -42 a -54 dBc, >10 kHz offset |
| Velocidad de conmutación | ≤ 5 ms (típ.) |
| Modos de barrido | barrido por pasos, modo lista |
| Envejecimiento de base de tiempo | < ±1 × 10⁻⁶ por año |
| Conector de salida RF | tipo N hembra |
| Interfaces | GPIB, LAN (LXI), USB |
| Dimensiones (An × Al × P) | 426 × 103 × 432 mm |
| Peso | 12,5 kg |
Configuraciones disponibles
| Modelo | Rango de frecuencia | Configuración |
| N5182A-503 | 100 kHz a 3 GHz | Generador de señales vectorial |
| N5182A-506 | 100 kHz a 6 GHz | Generador de señales vectorial |
Keysight (Agilent) N5182A Options:
Options available for the Keysight (Agilent) MXG vector signal generator (N5182A). Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- N5182A - 506 - Frequency range 100 kHz to 6 GHz
- N5182A - 651 - Internal baseband generator, 30 MSa/s
- N5182A - 652 - Internal baseband generator, 60 MSa/s
- N5182A - 654 - Internal baseband generator, 125 MSa/s
- N5182A - 019 - Increased baseband generator memory
- N5182A - 403 - Calibrated AWGN
- N5182A - UNT - AM, FM and phase modulation
- N5182A - 1EA - High output power
- N5182A - 1EQ - Low output power (step attenuator)
- N5182A - UNZ - Fast switching
- N5182A - 1ER - Flexible reference input
- N5182A - 1EM - RF output moved to rear panel
- N5182A - 006 - Instrument security
- N5182A - 1CM - Rack mount kit
- N5182A - 1CN - Front handle kit
- N5182A - 1CP - Rack mount kit with handles

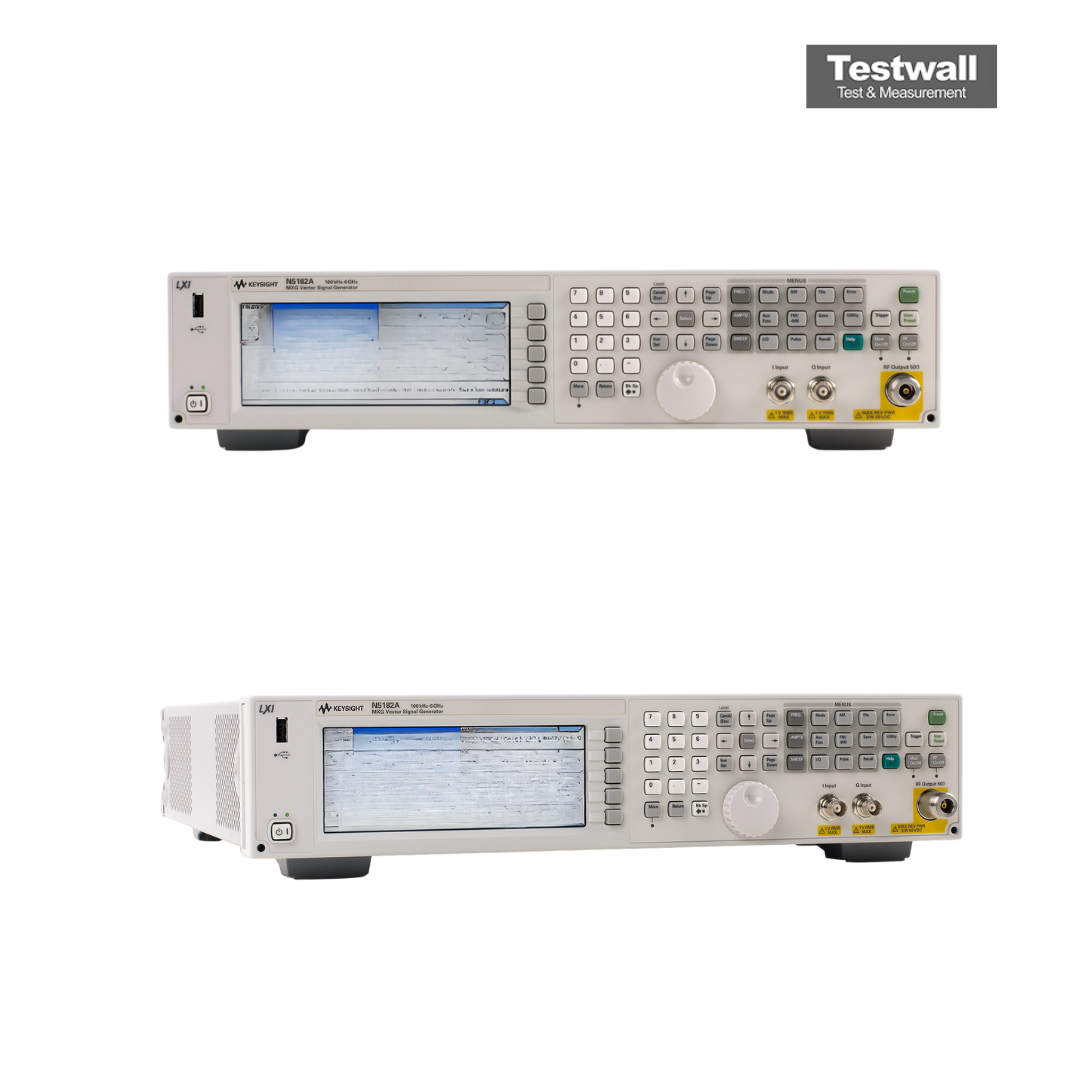

El generador de señales vectoriales Keysight (Agilent) N5182A-506 MXG ofrece conmutación rápida de frecuencia, amplitud y forma de onda, un atenuador electrónico de alta potencia y excelente integridad de señal desde 100 kHz hasta 6 GHz. Presenta un rendimiento RF y de banda base escalable, con modulación AM/FM/PM/pulso, memoria de reproducción de 64 MSa y almacenamiento de 800 MSa. Ideal para la fabricación y prueba de sistemas de comunicación modernos como LTE, WiMAX™ y WLAN.
Esta unidad mejora la precisión de las pruebas con un ACLR bajo de -73 dBc a +5 dBm para señales W-CDMA y admite varias modulaciones digitales. Las interfaces incluyen LAN, USB 2.0, GPIB y es compatible con generadores de señales heredados.
Testwall puede suministrar el generador de señales vectoriales Keysight (Agilent) N5182A-506 6GHz usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Por favor, contáctenos directamente si necesita calibración o reparación del Keysight (Agilent) N5182A-506 6GHz.
Opciones y configuraciones
- Rango de frecuencia: 100 kHz a 6 GHz (Opc. 506)
- Ancho de banda de modulación: 100 MHz interno con Opc. 654
- Potencia de salida: -110 a +13 dBm a 2,5 GHz, +7 dBm a 5,8 a 6 GHz; -127 dBm con Opc. 1EQ
- Modulación: AM, FM, ΦM (Opc. UNT), pulso (Opc. UNU), I/Q
- Velocidad de conmutación: ≤ 5 ms (típ.); ≤ 1,15 ms con Opc. UNZ
