Keysight (Agilent)
Keysight (Agilent) N5224A-401

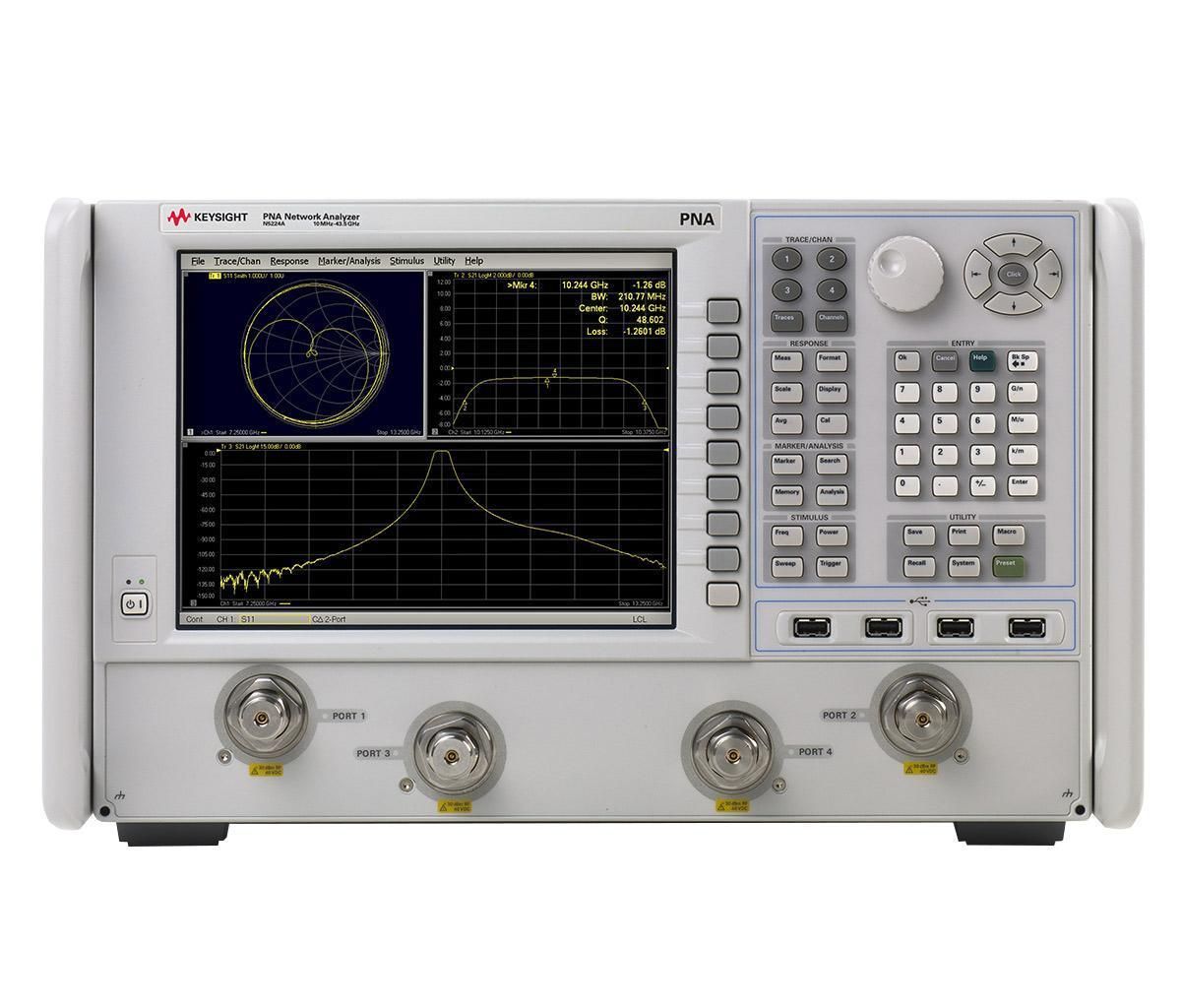

Analizador de redes PNA de 4 puertos, 10 MHz – 43,5 GHz, opción 401 (imagen orientativa)
de 10 MHz a 43,5 GHz Rango de frecuencia
4 puertos Número de puertos
117 dB (espec.) Rango dinámico
-30 dBm … +13 dBm Rango de potencia de salida
Opción 401: test set configurable (bucles de acceso en el panel frontal) Configuración
| Atributo | Valor |
|---|---|
| Rango de frecuencia | de 10 MHz a 43,5 GHz |
| Número de puertos | 4 puertos |
| Rango dinámico | 117 dB (espec.) |
| Rango de potencia de salida | -30 dBm … +13 dBm |
| Configuración | Opción 401: test set configurable (bucles de acceso en el panel frontal) |
| Fuentes internas | 2 |
| Impedancia | 50 Ω |
| Tipo de conector | 2,4 mm macho |
| Ancho de banda de FI | 1 Hz … 15 MHz |
| Número de puntos | max. 32.001 |
| Ruido de traza | 0,003 dB rms |
| Parámetros de medida | parámetros S, retardo de grupo |
| Pantalla | 10,4" LCD, 1024×768 |
| Interfaces | LAN, 2× GPIB, USB, VGA |
| Serie | PNA |
Keysight (Agilent) N5224A-401 Options:
- N5224A - 200 - 2-port base model with standard test set
- N5224A - 201 - To base model, adds front-panel jumpers and R1 receiver switch
- N5224A - 217 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5224A - 219 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
- N5224A - 400 - 4-port base model with standard test set
- N5224A - 401 - To base model, adds front-panel jumpers and R1 receiver switch
- N5224A - 417 - To base model, adds front-panel jumpers, R1 receiver switch, and source and receiver attenuators (extended power range)
- N5224A - 419 - To base model, adds front-panel jumpers, R1 receiver switch, source and receiver attenuators (extended power range), and bias-tees
El Keysight (Agilent) N5224A-401 es un analizador de redes vectorial de la serie PNA de 4 puertos que cubre de 10 MHz a 43,5 GHz. Configuración de la opción 401: test set configurable (bucles de acceso en el panel frontal).
Testwall puede suministrar el Keysight (Agilent) N5224A-401 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros si necesita la calibración o reparación del Keysight (Agilent) N5224A-401.
