Keysight (Agilent)

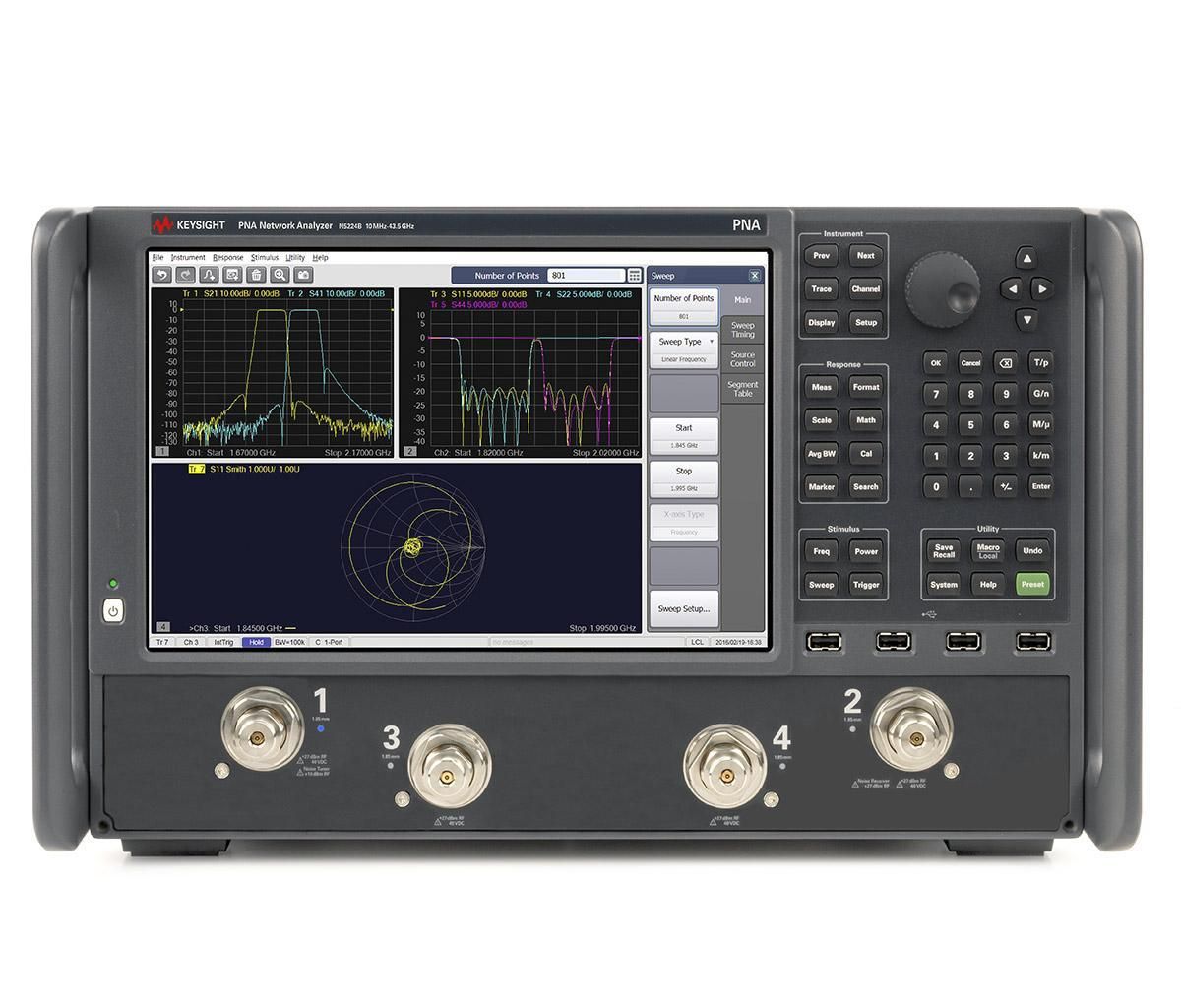

Keysight (Agilent) N5224B-219
Analizador de redes PNA de 2 puertos, 10 MHz – 43,5 GHz, opción 219 (imagen orientativa)
de 10 MHz a 43,5 GHz Rango de frecuencia
2 puertos Número de puertos
112 dB (espec.), 120 dB (típ.) Rango dinámico
-30 dBm … +7 dBm Rango de potencia de salida
Opción 219: test set configurable (bucles de acceso en el panel frontal), atenuadores escalonados de fuente (rango de potencia ampliado), atenuadores escalonados de receptor, bias tees integrados Configuración
| Atributo | Valor |
|---|---|
| Rango de frecuencia | de 10 MHz a 43,5 GHz |
| Número de puertos | 2 puertos |
| Rango dinámico | 112 dB (espec.), 120 dB (típ.) |
| Rango de potencia de salida | -30 dBm … +7 dBm |
| Configuración | Opción 219: test set configurable (bucles de acceso en el panel frontal), atenuadores escalonados de fuente (rango de potencia ampliado), atenuadores escalonados de receptor, bias tees integrados |
| Fuentes internas | 1 |
| Impedancia | 50 Ω |
| Tipo de conector | 2,4 mm macho |
| Ancho de banda de FI | 1 Hz … 15 MHz |
| Ruido de traza | 0,003 dB rms |
| Parámetros de medida | parámetros S, retardo de grupo, ruido de fase (opc.) |
| Pantalla | 12,1" LCD, 1280×800, táctil |
| Interfaces | LAN, 2× GPIB, USB, HiSLIP |
| Serie | PNA |
Keysight (Agilent) N5224B-219 Options:
- N5224B - 210 - 2-port, single source, with metrology configuration
- N5224B - 410 - 4-port, dual source, with metrology configuration
El Keysight (Agilent) N5224B-219 es un analizador de redes vectorial de la serie PNA de 2 puertos que cubre de 10 MHz a 43,5 GHz. Configuración de la opción 219: test set configurable (bucles de acceso en el panel frontal), atenuadores escalonados de fuente (rango de potencia ampliado), atenuadores escalonados de receptor, bias tees integrados.
Testwall puede suministrar el Keysight (Agilent) N5224B-219 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros si necesita la calibración o reparación del Keysight (Agilent) N5224B-219.
