Keysight (Agilent)

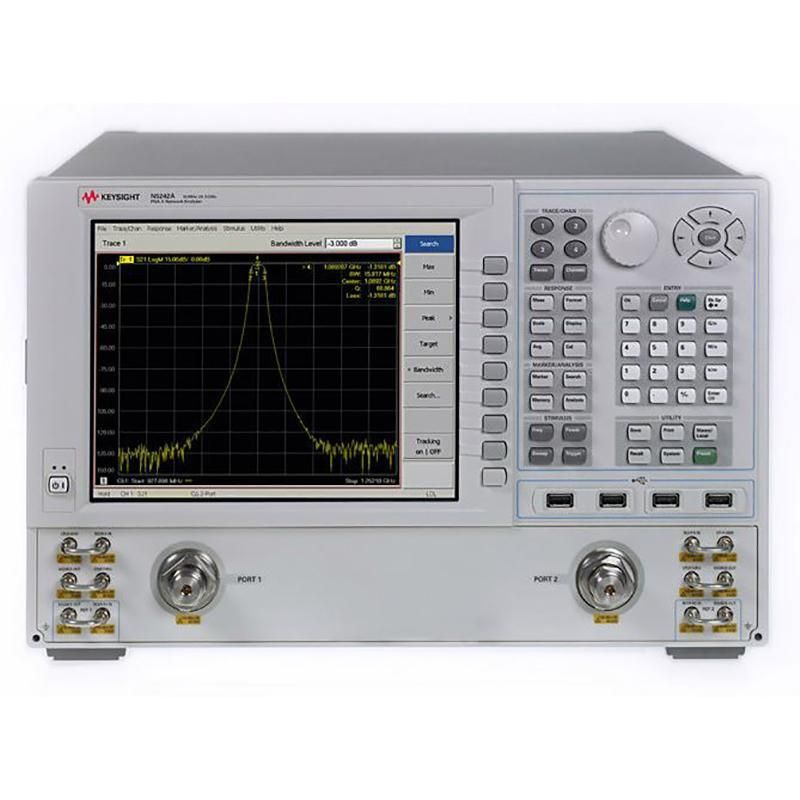

Keysight (Agilent) N5242A-423
Analizador de redes PNA-X de 4 puertos, 10 MHz – 26,5 GHz, opción 423 (imagen orientativa)
de 10 MHz a 26,5 GHz Rango de frecuencia
4 puertos Número de puertos
127 dB (espec.), 139 dB (típ.) Rango dinámico
max. +13 dBm Rango de potencia de salida
Opción 423: test set configurable (bucles de acceso en el panel frontal), atenuadores escalonados de fuente (rango de potencia ampliado), atenuadores escalonados de receptor, bias tees integrados, combinador y conmutadores internos Configuración
| Atributo | Valor |
|---|---|
| Rango de frecuencia | de 10 MHz a 26,5 GHz |
| Número de puertos | 4 puertos |
| Rango dinámico | 127 dB (espec.), 139 dB (típ.) |
| Rango de potencia de salida | max. +13 dBm |
| Configuración | Opción 423: test set configurable (bucles de acceso en el panel frontal), atenuadores escalonados de fuente (rango de potencia ampliado), atenuadores escalonados de receptor, bias tees integrados, combinador y conmutadores internos |
| Fuentes internas | 2 |
| Impedancia | 50 Ω |
| Tipo de conector | 3,5 mm macho |
| Ancho de banda de FI | 1 Hz … 5 MHz |
| Ruido de traza | 0,002 dB rms |
| Parámetros de medida | parámetros S, figura de ruido (opc.), compresión de ganancia, IMD, RF pulsada |
| Pantalla | 10,4" LCD, 1024×768 |
| Interfaces | LAN, USB, GPIB |
| Serie | PNA-X |
Keysight (Agilent) N5242A-423 Options:
- N5242A - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires one of option 219, 224, 419, or 423)
- N5242A - 200 - 2-port standard test set (includes six front-panel access loops) and power range
- N5242A - 219 - Adds 2-port extended power range, source and receiver attenuators, and bias-tees (requires Option 200)
- N5242A - 224 - Adds an internal second source, a combiner, and mechanical switches to the 2-port analyzer (requires Option 200, 219, and 080)
- N5242A - 400 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5242A - 419 - Adds 4-port extended power range, source and receiver attenuators, and bias-tees (requires Option 400)
- N5242A - 423 - Adds an internal combiner, and mechanical switches to the 4-port analyzer (requires Option 400, 419, and 080)
El Keysight (Agilent) N5242A-423 es un analizador de redes vectorial de la serie PNA-X de 4 puertos que cubre de 10 MHz a 26,5 GHz. Configuración de la opción 423: test set configurable (bucles de acceso en el panel frontal), atenuadores escalonados de fuente (rango de potencia ampliado), atenuadores escalonados de receptor, bias tees integrados, combinador y conmutadores internos.
Testwall puede suministrar el Keysight (Agilent) N5242A-423 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros si necesita la calibración o reparación del Keysight (Agilent) N5242A-423.
