Keysight (Agilent)

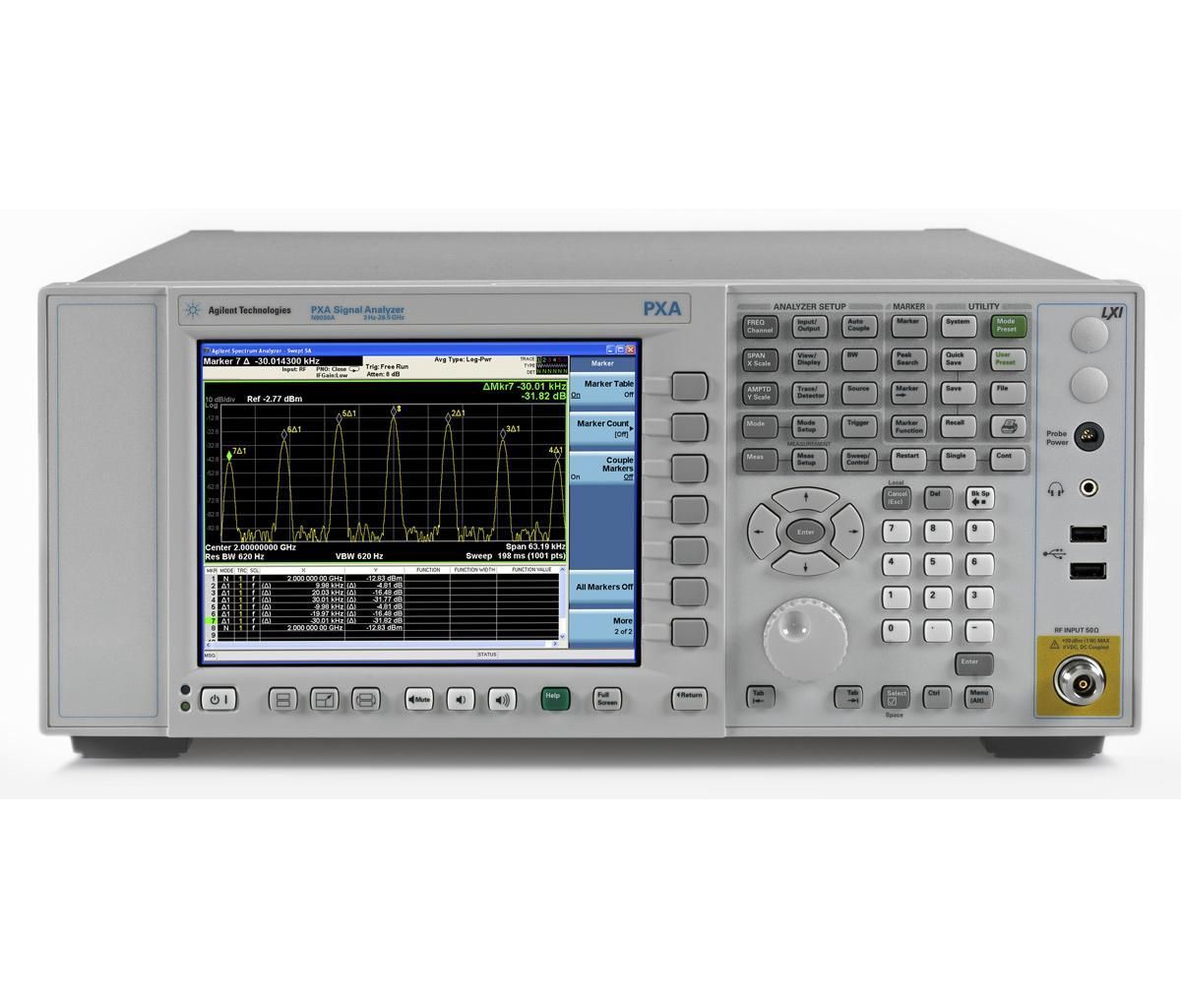

Keysight Technologies N9030A-544
44 GHz PXA Signal Analyzer, 2.4 mm (m)
3 Hz – 44 GHz Rango de Frecuencia
-170 dBm a +30 dBm Rango de Amplitud
hasta 510 MHz Ancho de Banda de Análisis
-163 dBm/Hz (con preamplificador activado) Nivel de Ruido Mostrado Promedio (DANL)
-130 dBc/Hz a 10 kHz de desplazamiento (1 GHz portadora) Fase de Ruido
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 3 Hz – 44 GHz |
| Rango de Amplitud | -170 dBm a +30 dBm |
| Ancho de Banda de Análisis | hasta 510 MHz |
| Nivel de Ruido Mostrado Promedio (DANL) | -163 dBm/Hz (con preamplificador activado) |
| Fase de Ruido | -130 dBc/Hz a 10 kHz de desplazamiento (1 GHz portadora) |
| Exactitud de Amplitud | ±0,19 dB (típico) |
| Punto de Intercepción de Tercer Orden (TOI) | +20 dBm (típico) |
| Interfaz y Conectividad | LAN (LXI), USB, GPIB |
| Pantalla | Pantalla táctil LCD a color de 12,1 pulgadas |
| Opciones de Medición | Análisis de señales vectoriales, mediciones de potencia de canal, análisis de espectro en tiempo real |
Keysight Technologies N9030A-544 Options:
- N9030A-544 - EA3 - Electronic attenuator, 3 Hz to 3.6 GHz, 0 to 24 dB in 1 dB steps
- N9030A-544 - P03 - Preamplifier, 9 kHz to 3.6 GHz
- N9030A-544 - P08 - Preamplifier, 9 kHz to 8.4 GHz
- N9030A-544 - P13 - Preamplifier, 9 kHz to 13.6 GHz
- N9030A-544 - P26 - Preamplifier, 9 kHz to 26.5 GHz
- N9030A-544 - P43 - Preamplifier, 9 kHz to 43 GHz
- N9030A-544 - P44 - Preamplifier, 9 kHz to 44 GHz
- N9030A-544 - P50 - Preamplifier, 9 kHz to 50 GHz
- N9030A-544 - LNP - Low Noise Path
- N9030A-544 - MPB - Microwave preselector bypass, 3.6 to 44 GHz
- N9030A-544 - EMC - EMI bandwidths (CISPR and MIL STD 461E compliant)
- N9030A-544 - B25 - 25 MHz analysis bandwidth
- N9030A-544 - B40 - 40 MHz analysis bandwidth
- N9030A-544 - B1X - 140 MHz analysis bandwidth
- N9030A-544 - EXM - External mixing
- N9030A-544 - CR3 - 2nd IF output
- N9030A-544 - CRP - Arbitrary IF output
- N9030A-544 - ALV - Log video output
- N9030A-544 - YAV - Y-Axis output
- N9030A-544 - C35 - APC 3.5 mm male RF input connector (with Option 526 only)
| Model | N9030A-544 |
|---|
El Keysight N9030A-544 PXA analizador de señales cubre de 3 Hz a 44 GHz con 160 MHz de ancho de banda y mezcla externa para mmWave. Ofrece análisis espectral en tiempo real, bajo ruido de fase y aplicaciones integradas.
Diseñado para I+D aeroespacial, satelital y comunicaciones avanzadas, garantiza evaluación precisa de señales de banda ancha.
Testwall puede suministrar el Keysight N9030A-544 usado, totalmente probado. Con soporte experto y entrega global, Testwall ofrece equipos fiables y de alto rendimiento. Contáctenos para calibración o reparación del Keysight N9030A-544.
