Keysight (Agilent)

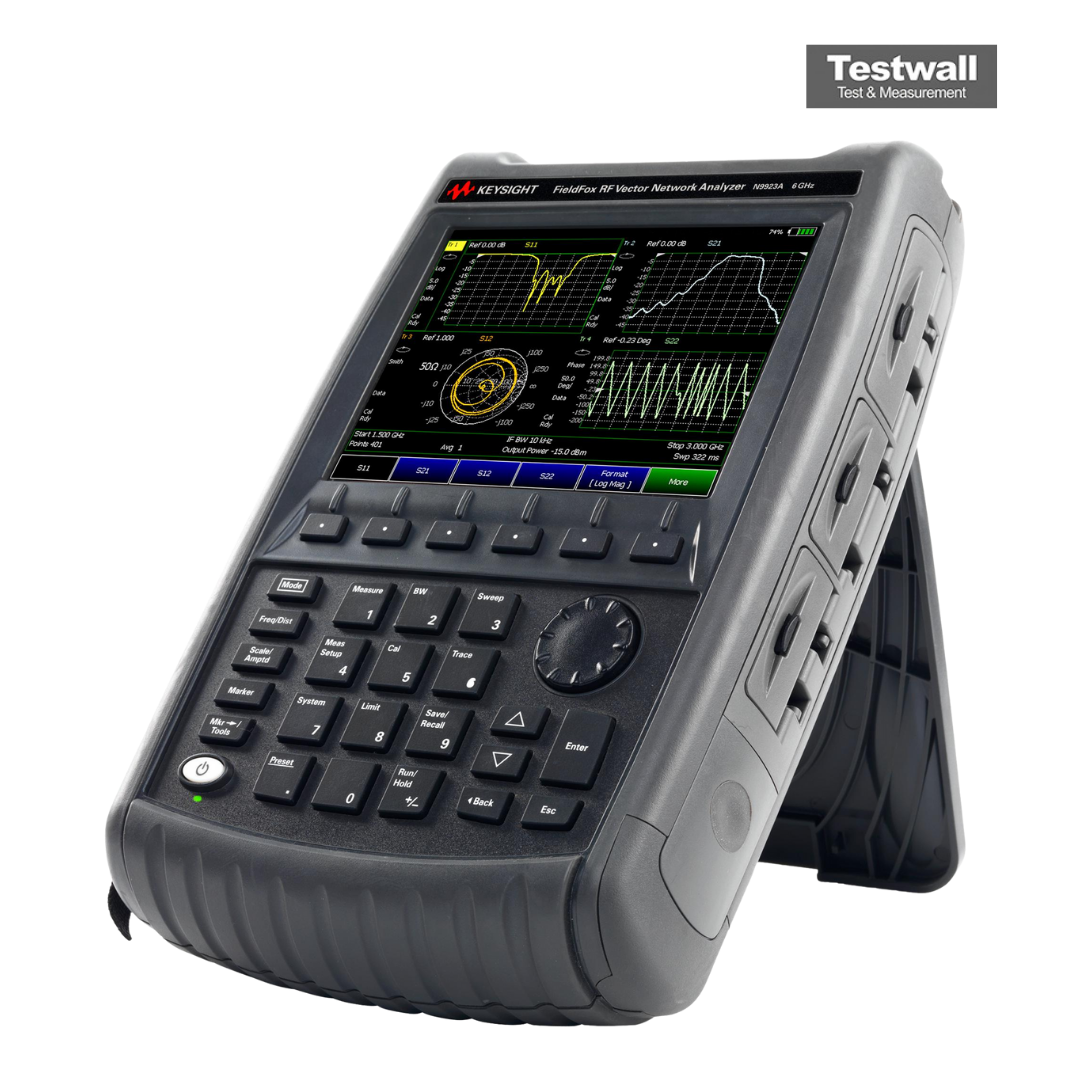

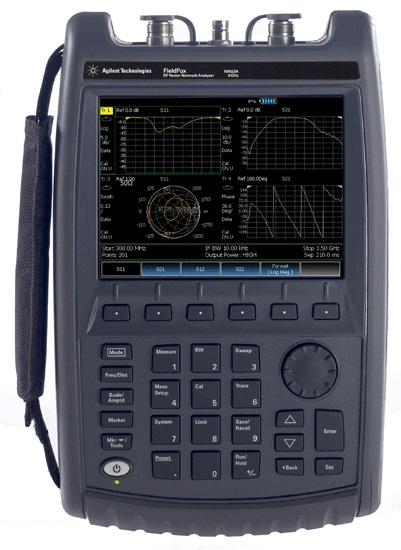

Keysight Technologies N9923A
FieldFox Handheld RF Vector Network Analyzer, 6GHz, Type N (f)
2 MHz a 4 GHz Rango de frecuencia
2 puertos Número de puertos
Analizador de redes vectorial (VNA) portátil Tipo de analizador
Hasta 110 dB Rango dinámico
50 Ohmios Impedancia del sistema
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 2 MHz a 4 GHz |
| Número de puertos | 2 puertos |
| Tipo de analizador | Analizador de redes vectorial (VNA) portátil |
| Rango dinámico | Hasta 110 dB |
| Impedancia del sistema | 50 Ohmios |
| Parámetros de medición | Parámetros S completos (S11, S21, S12, S22), impedancia, admitancia y parámetros de línea de transmisión |
| Pantalla | Pantalla táctil LCD en color de 8,4 pulgadas |
| Alimentación | Batería de iones de litio recargable con hasta 3 horas de autonomía, compatible con alimentación de CA |
| Conectores de RF | Conectores de tipo N (50 Ohmios) |
| Interfaces de comunicación | USB, LAN (Ethernet), GPIB (opcional) |
Keysight Technologies N9923A Options:
- N9923A - 104 - 4 GHz RF vector network analyzer, transmission/reflection: Includes S11 and S21, mag and phase, one-port and enhanced response calibration, 2 MHz to 4 GHz
- N9923A - 106 - 6 GHz RF vector network analyzer, transmission/reflection: Includes S11 and S21, mag and phase, one-port and enhanced response calibration, 2 MHz to 6 GHz
- N9923A - 112 - QuickCal: Adds one-port QuickCal and two-port QuickCal (two-port QuickCal only if option 122 is ordered)
- N9923A - 122 - Full two-port S-parameters: Adds S12, S22, and full two-port calibration
- N9923A - 302 - External USB power sensor support: Enables USB port to be used for power measurements. Power sensor not included
- N9923A - 305 - Cable and antenna analyzer: Adds Cable and Antenna Test (CAT) mode, which allows for DTF measurements. Measurements include DTF (dB), RL & DTF, RL (dB), VSWR, DTF (VSWR), Cable loss (1-port), Insertion loss (2-port), and DTF (linear)
- N9923A - 308 - Vector voltmeter: Provides 1-port cable trimming and 2-port transmission measurements
- N9923A - N9923AU-122 - Add full two-port S-parameter capability to an N9923A
- N9923A - N9923AU-112 - Add QuickCal capability to an N9923A
- N9923A - N9923AU-305 - Add cable and antenna analysis to an N9923A
- N9923A - N9923AU-302 - Add external USB power sensor support to an N9923A. Power sensor not included
- N9923A - N9923AU-308 - Add vector voltmeter capability to an N9923A
| Model | N9923A |
|---|
El Keysight (Agilent) N9923A FieldFox es un analizador RF portátil que cubre de 30 kHz a 6 GHz, combinando analizador de red vectorial, analizador de espectro y medidor de potencia. Ofrece diseño resistente MIL con clasificación IP53, pantalla táctil y conectividad USB/LAN.
Diseñado para ingenieros de campo, permite pruebas de cables y antenas con CalReady y QuickCal, y una autonomía de hasta 4 horas.
Testwall puede suministrar el Keysight (Agilent) N9923A-106 usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Keysight (Agilent) N9923A-106.
