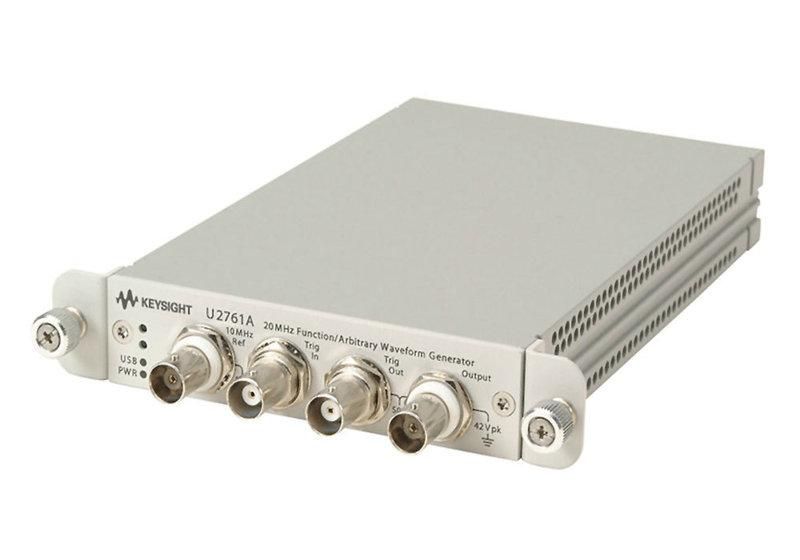

Keysight (Agilent) U2761A
1uHz - 20MHz Function Generator
1 canal Canales
50 MSa/s Frecuencia de muestreo
40 mVpp a 5 Vpp sobre 50 Ω Amplitud
AM, FM, ΦM, FSK, PSK, ASK Modulación
14 bit Resolución vertical
| Atributo | Valor |
|---|---|
| Canales | 1 canal |
| Frecuencia de muestreo | 50 MSa/s |
| Amplitud | 40 mVpp a 5 Vpp sobre 50 Ω |
| Modulación | AM, FM, ΦM, FSK, PSK, ASK |
| Resolución vertical | 14 bit |
| Rango de frecuencia | 1 µHz a 20 MHz (senoidal, cuadrada); hasta 200 kHz (rampa, triangular, arbitraria); hasta 5 MHz (pulso) |
| Formas de onda | senoidal, cuadrada, rampa, triangular, pulso, ruido, arbitraria, DC |
| Memoria arbitraria | 64 kSa |
| Tiempo de subida/bajada | < 18 ns (cuadrada) |
| Distorsión armónica | -70 dBc DC a 20 kHz (< 1 Vpp); THD 0,10% |
| Modos de barrido | lineal, log., 1 ms a 500 s |
| Envejecimiento de base de tiempo | ±8 ppm por año |
| Impedancia de salida | 50 Ω (típ.) |
| Conector de salida | BNC |
| Interfaces | USB |
| Dimensiones (An × Al × P) | 117 × 41 × 180 mm |
| Peso | 0,53 kg |
El Keysight (Agilent) U2761A es un generador de funciones de 20 MHz que admite 10 formas de onda estándar, impulsos y formas de onda arbitrarias de hasta 64 Kpuntos con resolución de 14 bits y muestreo de 50 MSa/s.
Se conecta mediante USB 2.0 según el estándar USBTMC-USB488 para una fácil configuración plug-and-play, y se puede usar solo o en el chasis modular USB U2781A.
Testwall puede suministrar el Keysight (Agilent) U2761A usado y completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente para calibración o reparación del Keysight (Agilent) U2761A.
