Leader

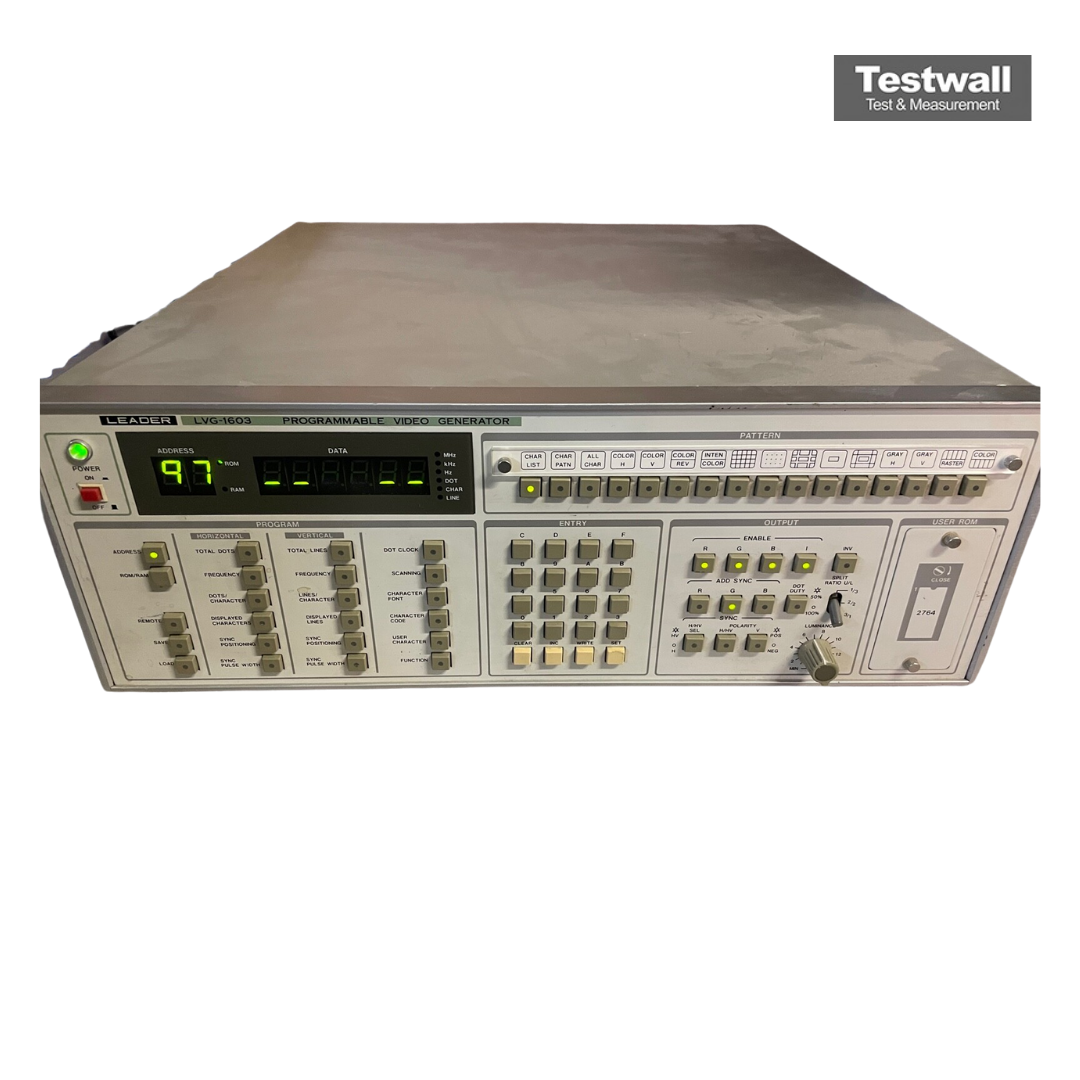

Leader 1603A
T.V Tester
Generador de señal de vídeo Tipo de instrumento
NTSC, PAL Estándares de vídeo compatibles
3 canales de salida de color (R, G, B) Número de canales
Sincronización compuesta y separada Salida de sincronización
1 Vp-p / 75 ohmios Nivel de salida de vídeo
| Atributo | Valor |
|---|---|
| Tipo de instrumento | Generador de señal de vídeo |
| Estándares de vídeo compatibles | NTSC, PAL |
| Número de canales | 3 canales de salida de color (R, G, B) |
| Salida de sincronización | Sincronización compuesta y separada |
| Nivel de salida de vídeo | 1 Vp-p / 75 ohmios |
| Patrones de prueba | Barras de color, escala de grises, cuadrícula y campo blanco |
| Impedancia de salida | 75 ohmios |
| Fuente de alimentación | 100 - 240 V CA, 50/60 Hz |
| Dimensiones (An x Al x Pr) | 213 mm x 88 mm x 325 mm |
| Peso | Aproximadamente 3,5 kg |
Leader 1603A Options:
- 1603A - LR-2450-01I - Rackmount Adapter for 1604A
- 1603A - LC-2027 - 5 BNC-BNC Cables
| Model | 1603A |
|---|
The 1603A includes dot clock to 65 MHz, H scan rates to 131 KHz, Analogue and TTL Outputs, Storage of 100 programs in ROM and 100 programs in RAM, easy guided raster programming, RS-232 interface, and standard or user generated test patterns.
