Teledyne LeCroy

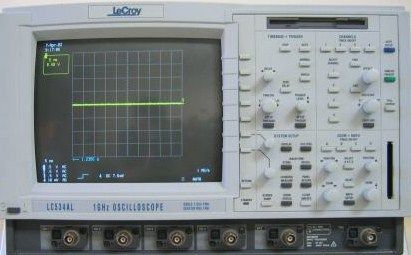

LeCroy LC534AL

Digital Oscilloscope
500 MHz Ancho de banda
4 canales analógicos Número de canales
1 GS/s Tasa de muestreo máxima
500 kpuntos por canal Longitud de registro de memoria
8 bits Resolución vertical
Atributo Valor
Ancho de banda 500 MHz
Número de canales 4 canales analógicos
Tasa de muestreo máxima 1 GS/s
Longitud de registro de memoria 500 kpuntos por canal
Resolución vertical 8 bits
Sensibilidad vertical 2 mV/div a 10 V/div
Base de tiempo 1 ns/div a 1000 s/div
Impedancia de entrada 1 MΩ o 50 Ω
Pantalla Pantalla en color de 10,4 pulgadas
Interfaz de comunicación GPIB, RS-232, puerto paralelo
Teledyne LeCroy LC534AL Options:
  • LC534AL - WP03 - Parameter analysis package (histograms and trending)
  • LC534AL - DDM - Disk drive measurements
  • LC534AL - PRML - Supplementary disk drive measurements
  • LC534AL - ORM - Optical recording measurements
  • LC534AL - MC01/04 - Memory card reader with 512k SRAM card
  • LC534AL - HD01 - PCMCIA type III slot for hard drives and flash cards
  • LC534AL - HD02 - 170 MB PCMCIA hard disk (requires HD01)
  • LC534AL - GP01 - Internal graphics printer
  • LC534AL - CKTRIG - External clock, 10 MHz reference input and trigger comparator output
  • LC534AL - 64MBSM - 64 MB system memory upgrade
Formulario de calibración LeCroy LC534AL

Formulario de reparación LeCroy LC534AL
Maximum file size: 40MB

El Lecroy LC534AL es un osciloscopio digital en color de cuatro canales con ancho de banda analógico de 1 GHz y muestreo de hasta 2 GS/s por canal (8 GS/s en modo entrelazado). SmartMemory™ permite hasta 8 Mpts por canal para capturas precisas.

Con SmartTrigger™ para modos avanzados de disparo como glitch, ventana y sincronización de TV, también incluye segmentación de memoria y conectividad a través de USB, GPIB, disquete y salida de video.

Testwall puede suministrar el Lecroy LC534AL usado, completamente probado. Con soporte experto y entrega global, Testwall asegura una instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Lecroy LC534AL.
