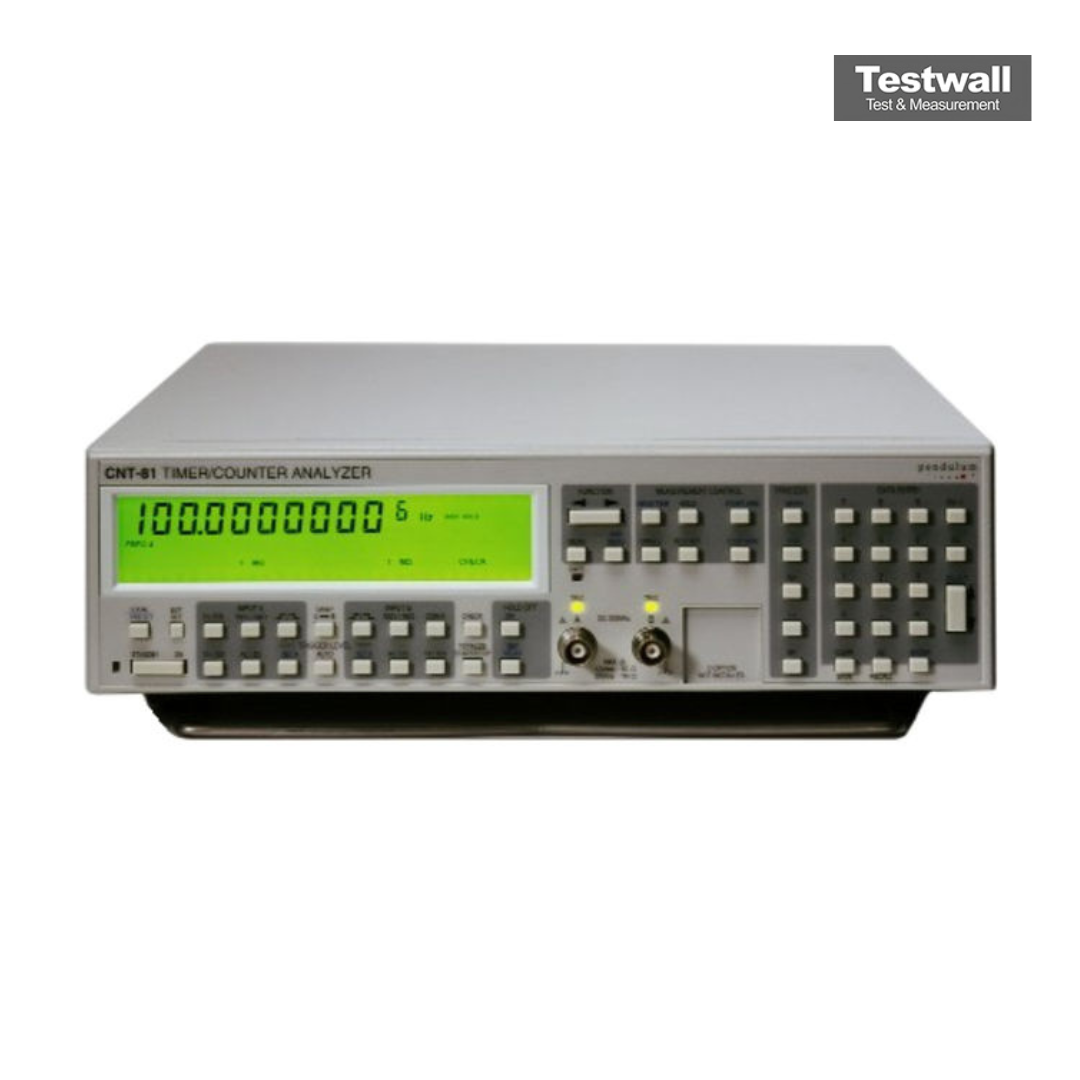

Pendulum CNT-81 & 81R
0,001 Hz – 300 MHz (entrada A/B), hasta 20 GHz (entrada C opcional) Rango de frecuencia
12 dígitos por segundo Resolución de frecuencia
Hasta ±2,5 × 10⁻⁸ (oscilador OCXO estándar) Exactitud de la base de tiempo
Desde 0,1 ns de resolución en medición de intervalo de tiempo Tiempo de medición
20 mVrms (típico) en entradas A y B Sensibilidad de entrada
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 0,001 Hz – 300 MHz (entrada A/B), hasta 20 GHz (entrada C opcional) |
| Resolución de frecuencia | 12 dígitos por segundo |
| Exactitud de la base de tiempo | Hasta ±2,5 × 10⁻⁸ (oscilador OCXO estándar) |
| Tiempo de medición | Desde 0,1 ns de resolución en medición de intervalo de tiempo |
| Sensibilidad de entrada | 20 mVrms (típico) en entradas A y B |
| Impedancia de entrada | 1 MΩ / 50 Ω seleccionable |
| Funciones de medición | Frecuencia, período, intervalo de tiempo, ciclo de trabajo, ancho de pulso, fase y cuenta de eventos |
| Interfaz de comunicación | USB, GPIB (opcional), RS-232 |
| Pantalla | Pantalla gráfica LCD retroiluminada |
| Alimentación eléctrica | 100–240 V CA, 50/60 Hz |
Pendulum CNT-81 & 81R Options:
- CNT-81/81R - Option 13 - 8.0 GHz Input C (RF Input Frequency Option)
- CNT-81/81R - Option 20 - 2.7 GHz Input C (RF Input Frequency Option)
- CNT-81 - Option 30 - Very-high stability Oven Time Base (1x10⁻⁸/Month)
- CNT-81 - Option 40 - Ultra-high stability Oven Time Base (5x10⁻⁹/Month)
- CNT-81/81R - Option 11 - Rear Panel Inputs
- CNT-81/81R - Option 22 - Rack-Mount Kit
- CNT-81/81R - Option 27 - Carrying Case
- CNT-81/81R - Option 27H - Heavy Duty Hard Transport Case
- CNT-81/81R - Option 29 - TimeView for Windows 98/2000/XP/NT
- CNT-81/81R - Option 95/03 - Extended Warranty to 3 years
- CNT-81/81R - Option 95/05 - Extended Warranty to 5 years
| Model | CNT-81 |
|---|
