Pendulum

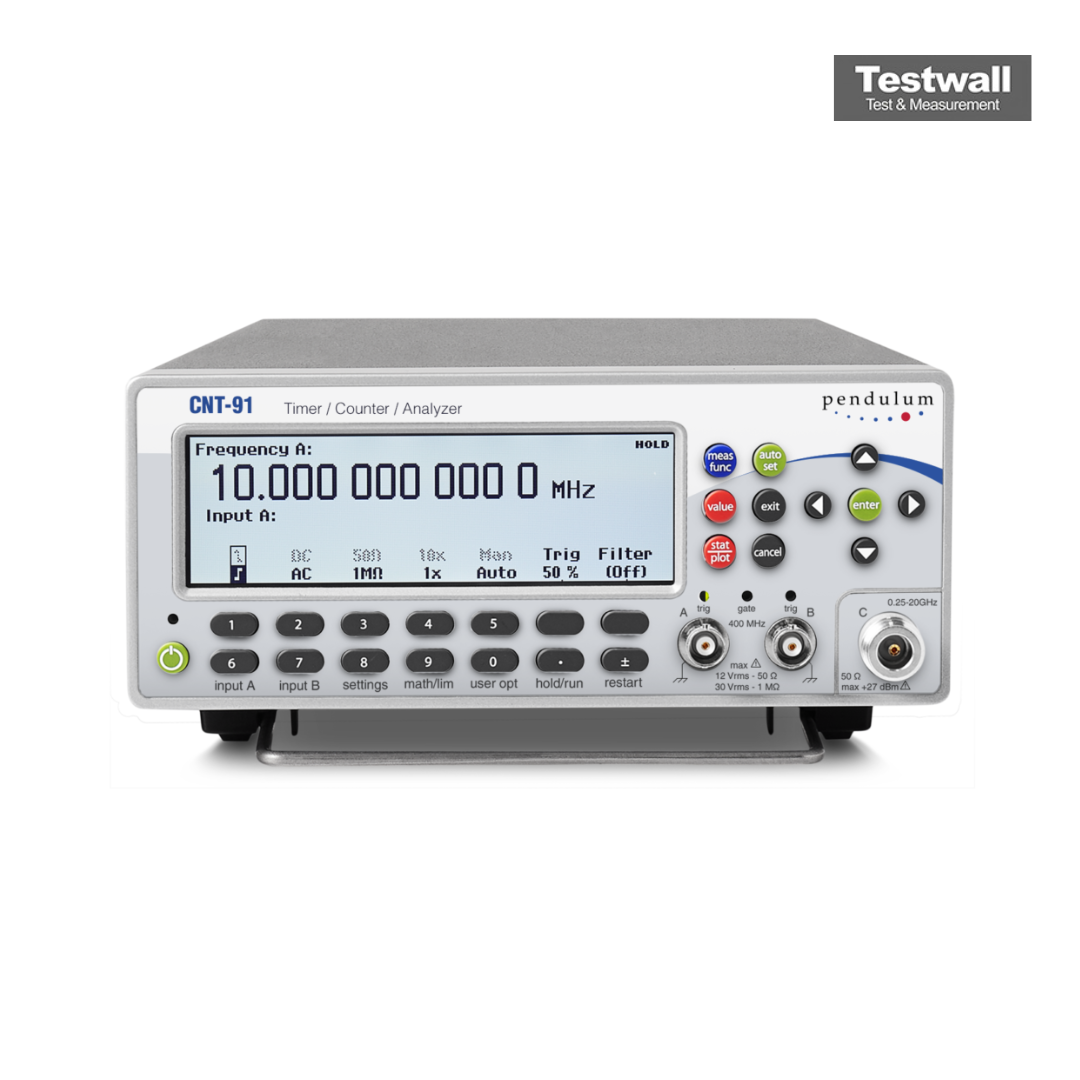

Pendulum CNT 91/91R
0,001 Hz – 300 MHz (CNT-91) / 0,001 Hz – 3 GHz (CNT-91R) Rango de frecuencia
12 dígitos por segundo Resolución de frecuencia
50 ps (resolución de intervalo de tiempo de un solo disparo) Resolución de tiempo
Oscilador de cristal estabilizado con horno (OCXO) con envejecimiento de ±5×10⁻¹⁰/día Base de tiempo
3 canales de entrada (Canal A, Canal B y Canal C opcional para RF) Entradas de canal
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 0,001 Hz – 300 MHz (CNT-91) / 0,001 Hz – 3 GHz (CNT-91R) |
| Resolución de frecuencia | 12 dígitos por segundo |
| Resolución de tiempo | 50 ps (resolución de intervalo de tiempo de un solo disparo) |
| Base de tiempo | Oscilador de cristal estabilizado con horno (OCXO) con envejecimiento de ±5×10⁻¹⁰/día |
| Entradas de canal | 3 canales de entrada (Canal A, Canal B y Canal C opcional para RF) |
| Impedancia de entrada | 1 MΩ / 50 Ω seleccionable |
| Rango de voltaje de entrada | Hasta 200 V (pico) en 1 MΩ; hasta 5 V (pico) en 50 Ω |
| Interfaz de comunicación | USB, GPIB y RS-232 estándar; compatible con LAN (opcional) |
| Pantalla | Pantalla LCD gráfica de alta resolución con visualización de estadísticas en tiempo real |
| Fuente de alimentación | 100–240 V CA, 50/60 Hz, consumo máximo de 50 W |
Pendulum CNT 91/91R Options:
- CNT - 10 - 3GHz Input C
- CNT - 13 - 8GHz Input C
- CNT - 14 - 16 GHz Input C
- CNT - 14B - 20 GHz Input C
- CNT - 19/90 - Medium Stability Oven Time Base; 0.06 ppm/month (CNT-91 only)
- CNT - 30/90 - Very High Stability Oven Time Base; 0.01 ppm/month (CNT-91 only)
- CNT - 40/90 - Ultra High Stability Oven Time Base; 0.003 ppm/month (CNT-91 only)
- CNT - 11/90 - Rear Panel Inputs
- CNT - 22/90 - Rack-Mount Kit
- CNT - 27 - Carrying Case - soft
- CNT - 27H - Heavy-duty Hard Transport Case
- CNT - 29/90 - TimeView Modulation Domain Analysis SW for CNT-90-family
- CNT - 90/01 - Calibration Certificate with Protocol; Standard oscillator
- CNT - 90/06 - Calibration Certificate with Protocol; Oven oscillator
- CNT - 90/07 - Calibration Certificate with Protocol; Rubidium oscillator (CNT-91R only)
- CNT - 90/00 - Calibration Certificate with Protocol; Hold-over frequency aging/week
- CNT - 95/05 - Extended warranty from 3 to 5 years
| Model | CNT |
|---|
