Rohde & Schwarz

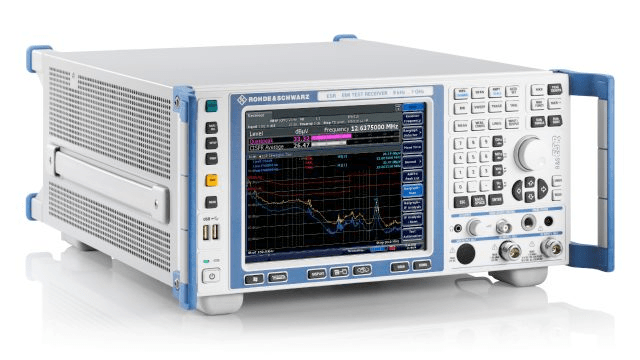

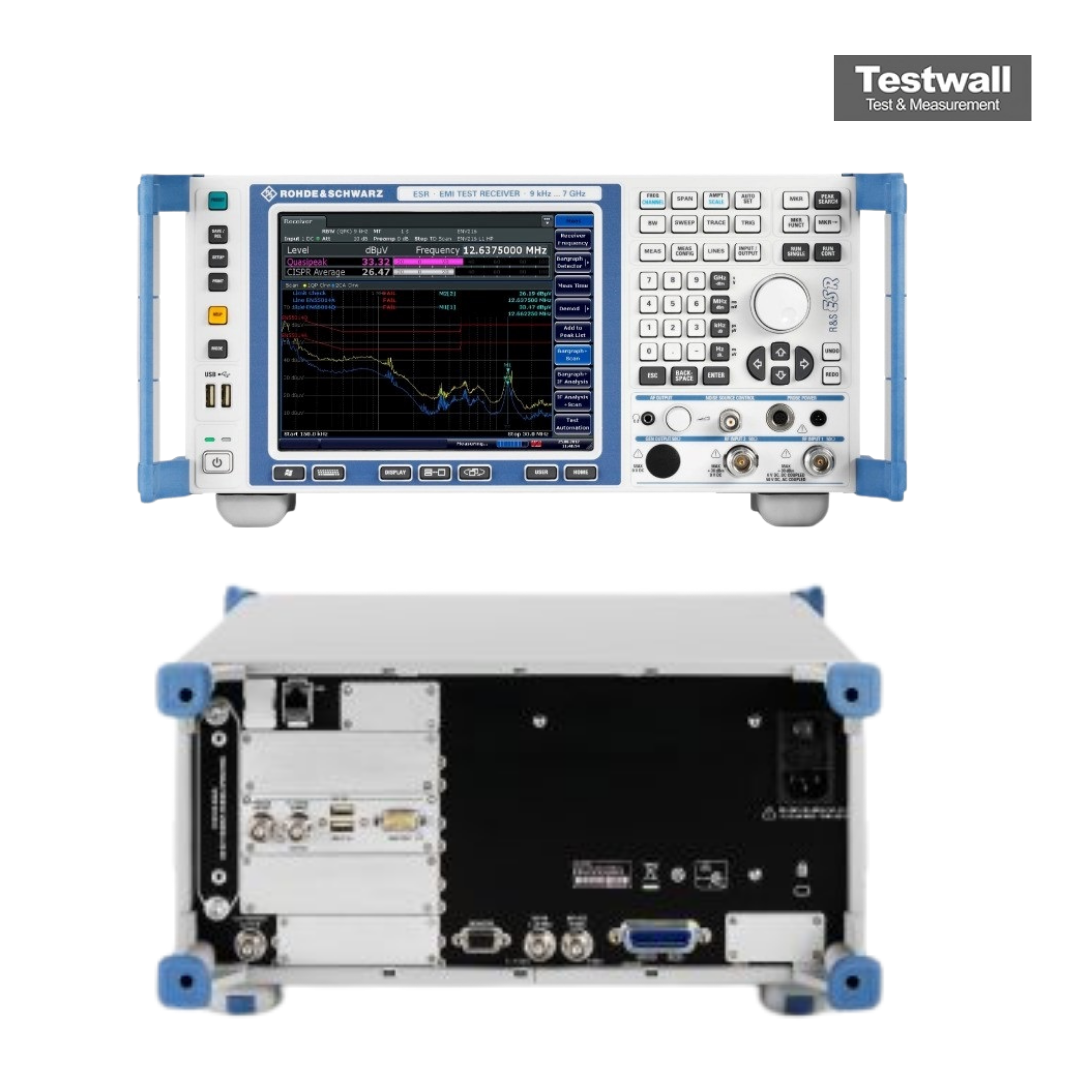

Rohde & Schwarz ESR3
EMI test receiver 9 kHz to 3.6 GHz
10 Hz – 3,6 GHz Rango de frecuencia
-20 dBm a +20 dBm Rango de nivel de entrada
10 Hz – 10 MHz Ancho de banda de resolución (RBW)
-130 dBc/Hz (offset de 10 kHz a 1 GHz) Nivel de ruido de fase
hasta 70 dB Rango dinámico
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 Hz – 3,6 GHz |
| Rango de nivel de entrada | -20 dBm a +20 dBm |
| Ancho de banda de resolución (RBW) | 10 Hz – 10 MHz |
| Nivel de ruido de fase | -130 dBc/Hz (offset de 10 kHz a 1 GHz) |
| Rango dinámico | hasta 70 dB |
| Detectores de medición EMI | Pico, cuasi-pico, valor medio, valor eficaz (RMS) |
| Normas de compatibilidad electromagnética (EMC) | CISPR 16-1-1, MIL-STD-461, FCC, ANSI |
| Pantalla | Pantalla táctil XGA de 12,1 pulgadas |
| Interfaces de conectividad | USB, LAN (LXI), GPIB (opcional) |
| Dimensiones y peso | 426 mm × 250 mm × 400 mm, aprox. 18 kg |
Rohde & Schwarz ESR3 Options:
- ESR3 - ESR-B1 - Impact Protection
- ESR3 - FSV-B4 - OCXO Reference Frequency
- ESR3 - FSV-B4 - OCXO Extended Frequency Stability
- ESR3 - FSV-B9 - Tracking Generator (9 kHz to 7 GHz)
- ESR3 - ESR-B10 - External Generator Control
- ESR3 - ESR-B18 - Solid State Drive (SSD, removable hard drive)
- ESR3 - ESR-B19 - Spare Hard Drive (removable hard drive)
- ESR3 - FSV-B22 - RF Preamplifier (100 kHz to 7 GHz)
- ESR3 - ESR-B29 - Frequency Extension 10 Hz and MIL bandwidths
- ESR3 - FSV-B30 - DC Power Supply for 12 V/24 V supply voltage
- ESR3 - FSV-B32 - Lithium-Ion Battery Pack
- ESR3 - FSV-B34 - Lithium-Ion Battery Charger
- ESR3 - ESR-B50 - Hardware for Time Domain and Real-Time Analysis
- ESR3 - ESR-K53 - Time Domain Scan
- ESR3 - ESR-K55 - Real-Time Analysis
- ESR3 - ESR-K56 - IF Analysis
- ESR3 - ESR-U2 - Windows 10 Upgrade for R&S ESR with FMR11 CPU board with hard drive
- ESR3 - ESR-U2 - Windows 10 Upgrade for R&S ESR with FMR11 CPU board with solid state drive
| Model | ESR3 |
|---|
El Rohde & Schwarz ESR3 combina receptor EMI y analizador de espectro en un solo equipo con un alcance de 3,6 GHz y recepción EMI desde 9 kHz, opcionalmente desde 10 Hz. Cumple con CISPR 16-1-1 Ed. 3.1, incluye preamplificador de 20 dB y anchos de banda de 10 Hz a 1 MHz.
Perfecto para pruebas de conformidad EMI y diagnósticos detallados. Admite barridos temporales rápidos, pantalla táctil, interfaces GP-IB y LAN.
Testwall puede suministrar el Rohde & Schwarz ESR3 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con una fiabilidad incomparable. Contáctenos para calibración o reparación del Rohde & Schwarz ESR3.
