Rohde & Schwarz

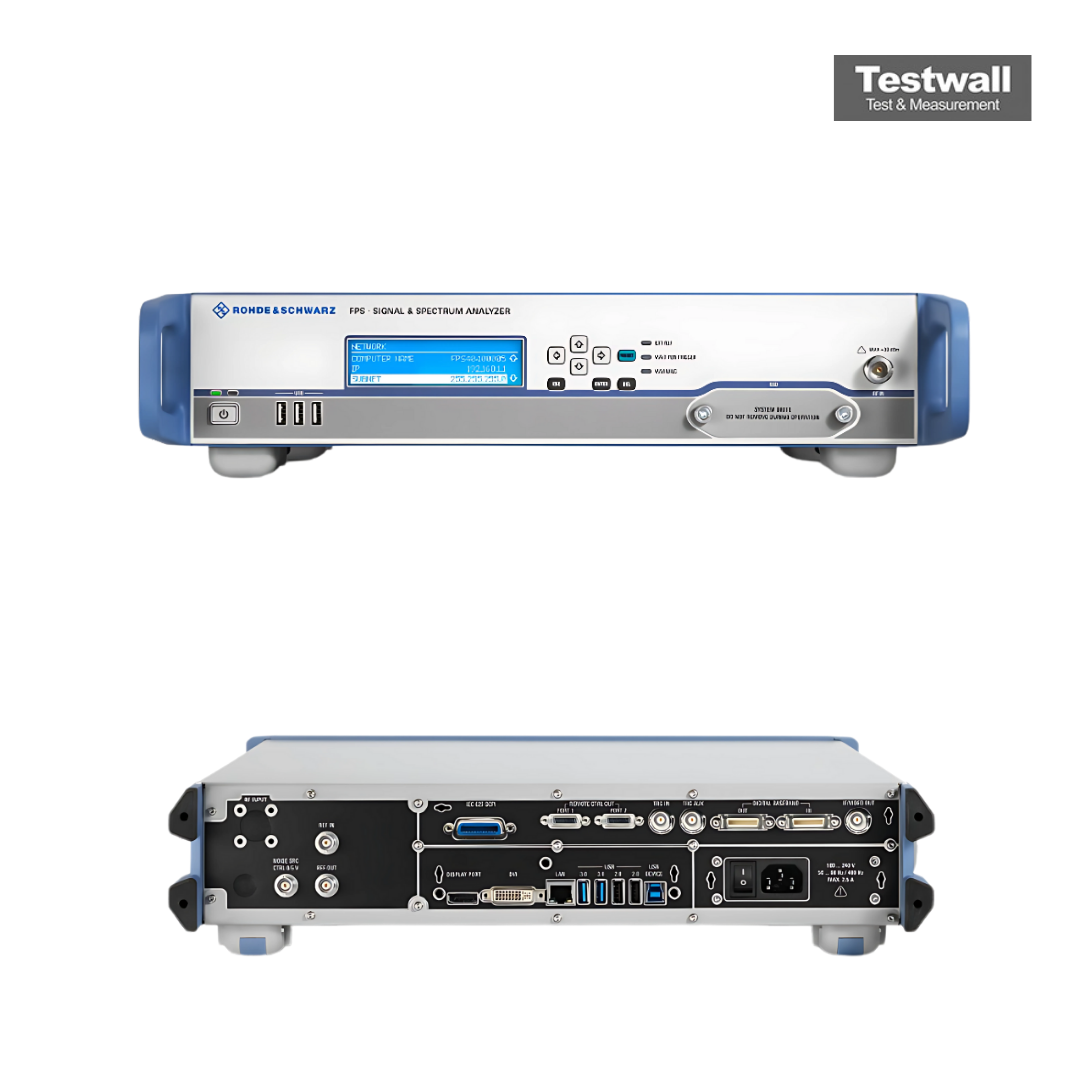

Rohde & Schwarz FPS13
Signal and Spectrum Analyzer 10Hz to 13.6GHz
2 Hz – 13,6 GHz Rango de frecuencia
-165 dBm/Hz (típico, con preamplificador activado) Nivel de ruido mostrado (DANL)
-108 dBc/Hz a 10 kHz de separación (típico, a 1 GHz) Fase de ruido
hasta 110 dB Rango dinámico
hasta 160 MHz Ancho de banda de análisis en tiempo real
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 2 Hz – 13,6 GHz |
| Nivel de ruido mostrado (DANL) | -165 dBm/Hz (típico, con preamplificador activado) |
| Fase de ruido | -108 dBc/Hz a 10 kHz de separación (típico, a 1 GHz) |
| Rango dinámico | hasta 110 dB |
| Ancho de banda de análisis en tiempo real | hasta 160 MHz |
| Ancho de banda de resolución (RBW) | 1 Hz – 10 MHz |
| Nivel máximo de entrada | +30 dBm (1 W) |
| Pantalla | Pantalla táctil capacitiva de 12,1 pulgadas (XGA, 1024 × 768 píxeles) |
| Interfaces de conectividad | USB, LAN (1 Gbit), GPIB (opcional), DisplayPort |
| Dimensiones y peso | 426 mm × 267 mm × 254 mm; aprox. 14 kg |
Rohde & Schwarz FPS13 Options:
- FPS13 - B0 - Rear RF Input
- FPS13 - B4 - OCXO Reference Frequency
- FPS13 - B10 - External Generator Control
- FPS13 - B18 - Spare Solid-State-Drive
- FPS13 - B22 - RF Preamplifier, 9 kHz to 7 GHz
- FPS13 - B24 - RF Preamplifier, 9 kHz to 13.6 GHz
- FPS13 - B25 - Electronic Attenuator, 1 dB steps
- FPS13 - B28V - Noise Source Control 0/28 V
- FPS13 - B40 - 40 MHz Analysis Bandwidth
- FPS13 - B160 - 160 MHz Analysis Bandwidth (for frequencies ≤ 7 GHz)
- FPS13 - K6 - Pulse Measurements
- FPS13 - K7 - Analog Modulation Analysis for AM, FM, φM
- FPS13 - K10 - GSM/EDGE/EDGE Evolution/VAMOS Measurements
- FPS13 - K18 - Power Amplifier Measurements
- FPS13 - K30 - Noise Figure Measurements
- FPS13 - K33 - Security Write Protection of solid state drive
- FPS13 - K40 - Phase Noise Measurements
- FPS13 - K70 - Vector Signal Analysis
- FPS13 - K72 - 3GPP FDD (WCDMA) BS Measurements (incl. HSDPA and HSDPA+)
- FPS13 - K73 - 3GPP FDD (WCDMA) MS Measurements (incl. HSUPA and HSUPA+)
- FPS13 - K76 - TD-SCDMA BS Measurements
- FPS13 - K77 - TD-SCDMA UE Measurements
- FPS13 - K82 - CDMA2000® BS Measurements
- FPS13 - K83 - CDMA2000® MS Measurements
- FPS13 - K84 - 1xEV-DO BS Measurements
- FPS13 - K85 - 1xEV-DO MS Measurements
- FPS13 - K91 - WLAN 802.11a/b/g Measurements
- FPS13 - K91n - WLAN 802.11n Measurements (requires K91 and B40 or B160)
- FPS13 - K91p - WLAN 802.11p Measurements (requires K91)
- FPS13 - K91ac - WLAN 802.11ac Measurements (requires K91 and B160)
- FPS13 - K100 - EUTRA/LTE FDD Downlink Measurements
- FPS13 - K101 - EUTRA/LTE FDD Uplink Measurements
- FPS13 - K102 - EUTRA/LTE Downlink MIMO Measurements (requires K100 or K104)
- FPS13 - K104 - EUTRA/LTE TDD Downlink Measurements
- FPS13 - K105 - EUTRA/LTE TDD Uplink Measurements
| Model | FPS13 |
|---|
El analizador de espectro Rohde and Schwarz FPS13 cubre hasta 40 GHz con un ancho de banda de análisis de 160 MHz y una incertidumbre de medición de nivel de 0,4 dB hasta 7 GHz. Su rango dinámico incluye –155 dBm DANL a 1 GHz y –110 dBc/Hz de ruido de fase a 10 kHz.
Soporta estándares de modulación GSM, WCDMA, LTE y WLAN, con disco duro extraíble y alto rendimiento de datos para uso seguro en I+D y producción.
Testwall puede suministrar el Rohde and Schwarz FPS13 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Rohde and Schwarz FPS13.
