Rohde & Schwarz

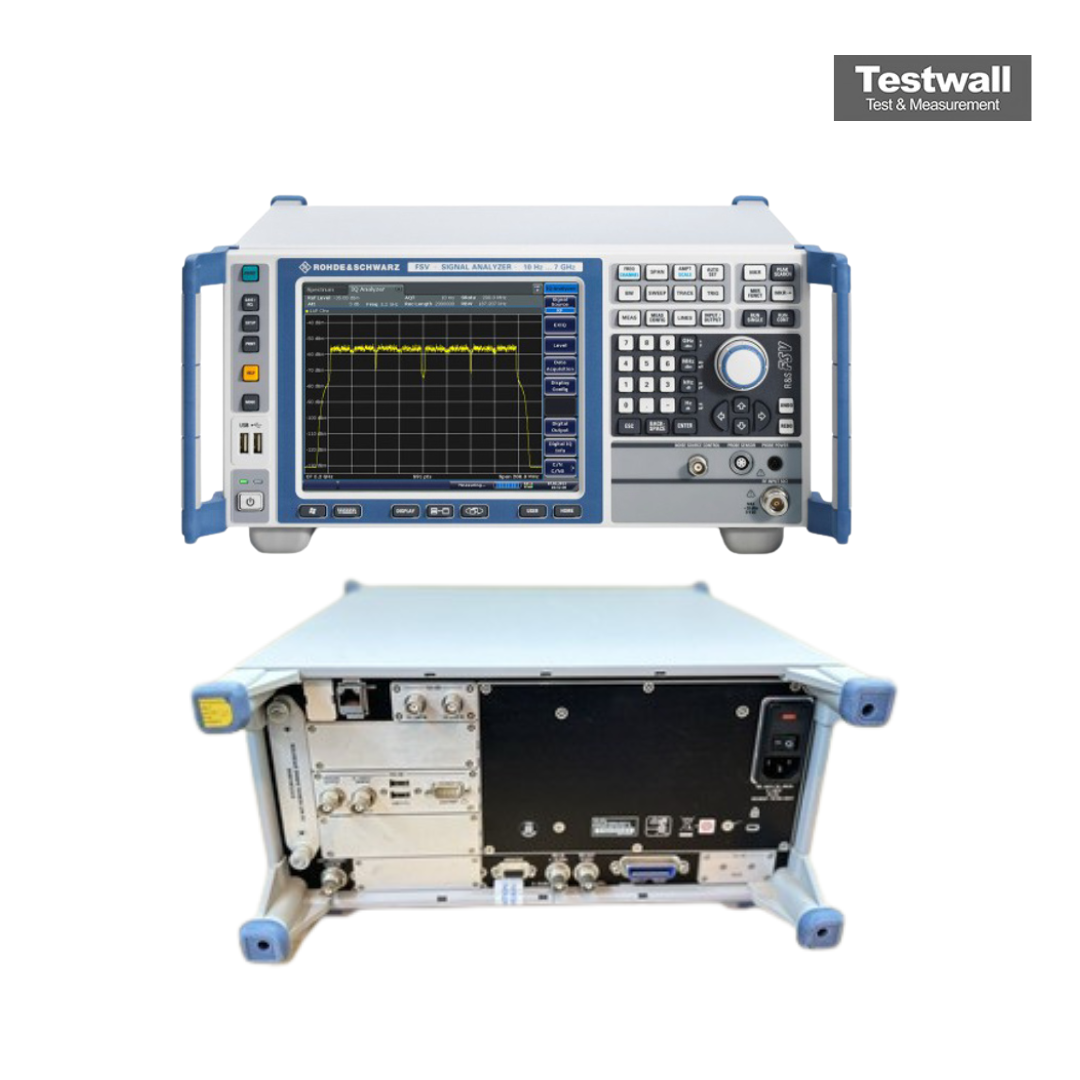

Rohde & Schwarz FSV40
10Hz to 40GHz Signal and Spectrum Analyser
10 Hz – 40 GHz Rango de frecuencia
-155 dBm (típico) con preamplificador activado Nivel de ruido mostrado promedio (DANL)
hasta 110 dB Rango dinámico
1 Hz – 10 MHz Ancho de banda de resolución (RBW)
hasta 1 GHz/ms en modo de barrido rápido Velocidad de barrido
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 10 Hz – 40 GHz |
| Nivel de ruido mostrado promedio (DANL) | -155 dBm (típico) con preamplificador activado |
| Rango dinámico | hasta 110 dB |
| Ancho de banda de resolución (RBW) | 1 Hz – 10 MHz |
| Velocidad de barrido | hasta 1 GHz/ms en modo de barrido rápido |
| Impedancia de entrada | 50 Ω |
| Nivel máximo de entrada | +30 dBm (1 W) |
| Precisión de nivel | ± 0,4 dB (típico) |
| Pantalla | Pantalla táctil XGA de 12,1 pulgadas |
| Interfaces y conectividad | USB, LAN (LXI), GPIB (opcional), salida IF/vídeo |
Rohde & Schwarz FSV40 Options:
- FSW - B4 - OCXO Precision Frequency Reference
- FSW - B8 - Resolution Bandwidth > 10 MHz
- FSW - B10 - External Generator Control
- FSW - B13 - Highpass Filter for Harmonic Measurements
- FSW - B17 - Digital Baseband Interface
- FSW - B18 - Spare Solid State Drive (removable hard drive)
- FSW - B21 - LO/IF Connections for external mixers
- FSW - B24 - RF Preamplifier, 100 kHz to 13.6 GHz
- FSW - B24 - RF Preamplifier, 100 kHz to 26.5 GHz
- FSW - B24 - RF Preamplifier, 100 kHz to 43.5 GHz
- FSW - B24 - RF Preamplifier, 100 kHz to 50 GHz
- FSW - B24 - RF Preamplifier, 100 kHz to 67 GHz
- FSW - B25 - Electronic Attenuator, 1 dB steps
- FSW - B28 - 28 MHz Analysis Bandwidth
- FSW - B33 - USB Mass Memory Write Protection
- FSW - B40 - 40 MHz Analysis Bandwidth
- FSW - B71 - Analog Baseband Inputs, 40 MHz Analysis Bandwidth
- FSW - B71E - 80 MHz Analysis Bandwidth for Analog Baseband Inputs
- FSW - B80 - 80 MHz Analysis Bandwidth
- FSW - B160 - 160 MHz Analysis Bandwidth
- FSW - B160R - Real-Time Spectrum Analyzer 160 MHz, POI ≤ 15 µs
- FSW - B320 - 320 MHz Analysis Bandwidth
- FSW - B500 - 500 MHz Analysis Bandwidth
- FSW - B2000 - 2 GHz Analysis Bandwidth
- FSW - K6 - Pulse Measurements
- FSW - K6S - Time Side Lobe Measurement
- FSW - K7 - Analog Modulation Analysis for AM/FM/φM
- FSW - K10 - GSM/EDGE/EDGE Evolution/VAMOS Measurements
- FSW - K17 - Multicarrier Group Delay Measurements
- FSW - K18 - Amplifier Measurements
- FSW - K30 - Noise Figure Measurements
- FSW - K33 - Security Write Protection of solid state drive
- FSW - K40 - Phase Noise Measurements
- FSW - K54 - EMI Measurements
- FSW - K60 - Transient Measurement Application
- FSW - K60H - Transient Hop Measurement
- FSW - K60C - Transient Chirp Measurement
- FSW - K70 - Vector Signal Analysis
- FSW - K72 - 3GPP FDD (WCDMA) BS Measurements (incl. HSDPA and HSDPA+)
- FSW - K73 - 3GPP FDD (WCDMA) MS Measurements (incl. HSUPA and HSUPA+)
- FSW - K76 - TD-SCDMA BS Measurements
- FSW - K77 - TD-SCDMA UE Measurements
- FSW - K82 - CDMA2000 BS Measurements
- FSW - K83 - CDMA2000 MS Measurements
- FSW - K84 - 1xEV-DO BS Measurements
- FSW - K85 - 1xEV-DO MS Measurements
- FSW - K91 - IEEE802.11a/b/g Measurements
- FSW - K91N - IEEE802.11n Measurements
- FSW - K91AC - IEEE802.11ac Measurements
- FSW - K91P - IEEE802.11p Measurements
- FSW - K100 - EUTRA/LTE FDD BS Measurements
- FSW - K101 - EUTRA/LTE TDD UE Measurements
- FSW - K102 - EUTRA/LTE BS MIMO Measurements
- FSW - K103 - EUTRA/LTE UL Advanced UL Measurements
- FSW - K104 - EUTRA/LTE TDD BS Measurements
- FSW - K105 - EUTRA/LTE TDD Uplink Measurements
- FSW - K192 - DOCSIS 3.1 OFDM Downstream
- FSW - K160RE - 160 MHz Real-Time Measurement Application, POI > 15 µs
| Model | FSV40 |
|---|
El Rohde & Schwarz FSV40 es un analizador de señal y espectro con un rango de hasta 40 GHz y hasta 160 MHz de ancho de banda (opcional), ideal para desarrollo y producción rápida de RF. Ofrece incertidumbre de medición de 0,4 dB y ruido de fase –110 dBc (1 Hz) a 10 kHz, con soporte para LTE, WCDMA y WLAN.
El FSV40 es cinco veces más rápido que sus competidores, cuenta con pantalla táctil, peso reducido y discos duros extraíbles para mayor seguridad en campo.
Testwall puede suministrar el Rohde & Schwarz FSV40 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento y un servicio de calidad. Contáctenos para calibración o reparación del Rohde & Schwarz FSV40.
