Rohde & Schwarz FSWP26
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 1 MHz – 26,5 GHz |
| Piso de ruido de fase | -130 dBc/Hz a 10 kHz de separación (portadora de 1 GHz) |
| Rango dinámico | hasta 167 dBc/Hz |
| Ancho de banda de análisis | hasta 1 GHz |
| Nivel máximo de entrada | +30 dBm |
| Impedancia de entrada | 50 Ω |
| Modos de medición | Ruido de fase, analizador de espectro, VCO, análisis de señal vectorial (VSA) |
| Pantalla | Pantalla táctil a color de 12,1 pulgadas (1280 x 800 píxeles) |
| Interfaces y conectividad | USB, LAN (1 Gbit/s), GPIB (opcional), DisplayPort |
| Alimentación eléctrica | 100 V – 240 V CA, 50/60 Hz |
Rohde & Schwarz FSWP26 Options:
- FSWP26 - B60 - Cross-Correlation, 26 GHz
- FSWP26 - B61 - Cross-Correlation (low phase noise), 26 GHz (includes R&S FSWP-B4)
- FSWP26 - B64 - Additive Phase Noise Measurements (frequency range 10 MHz to 18 GHz)
- FSWP26 - B4 - High Stability OCXO
- FSWP26 - B1 - Spectrum Analyzer, 10 Hz to 26 GHz
- FSWP26 - B10 - External Generator Control
- FSWP26 - B8 - Resolution Bandwidth > 10 MHz
- FSWP26 - B13 - Highpass Filter for Harmonic Measurements (requires R&S FSWP-B1 option)
- FSWP26 - B21 - LO/IF Connections for External Mixers
- FSWP26 - B24 - RF Preamplifier, 100 kHz to 26.5 GHz (requires R&S FSWP-B1 option)
- FSWP26 - B80 - 80 MHz Analysis Bandwidth (requires R&S FSWP-B1 option)
- FSWP26 - B320 - 320 MHz Analysis Bandwidth (requires R&S FSWP-B1 option)
- FSWP26 - B18 - Spare Solid State Drive (removable hard drive)
- FSWP26 - K4 - Pulsed Phase Noise Measurements
- FSWP26 - K6 - Pulse Measurement Application (requires R&S FSWP-B1 option)
- FSWP26 - K6S - Time Sidelobe Measurements (requires R&S FSWP-K6 option)
- FSWP26 - K7 - Analog Modulation Analysis for AM/FM/φM (requires R&S FSWP-B1 option)
- FSWP26 - K30 - Noise Figure Measurements (requires R&S FSWP-B1 option)
- FSWP26 - K33 - Security Write Protection of Solid State Drive
- FSWP26 - K70 - Vector Signal Analysis (requires R&S FSWP-B1 option)
| Model | FSWP26 |
|---|

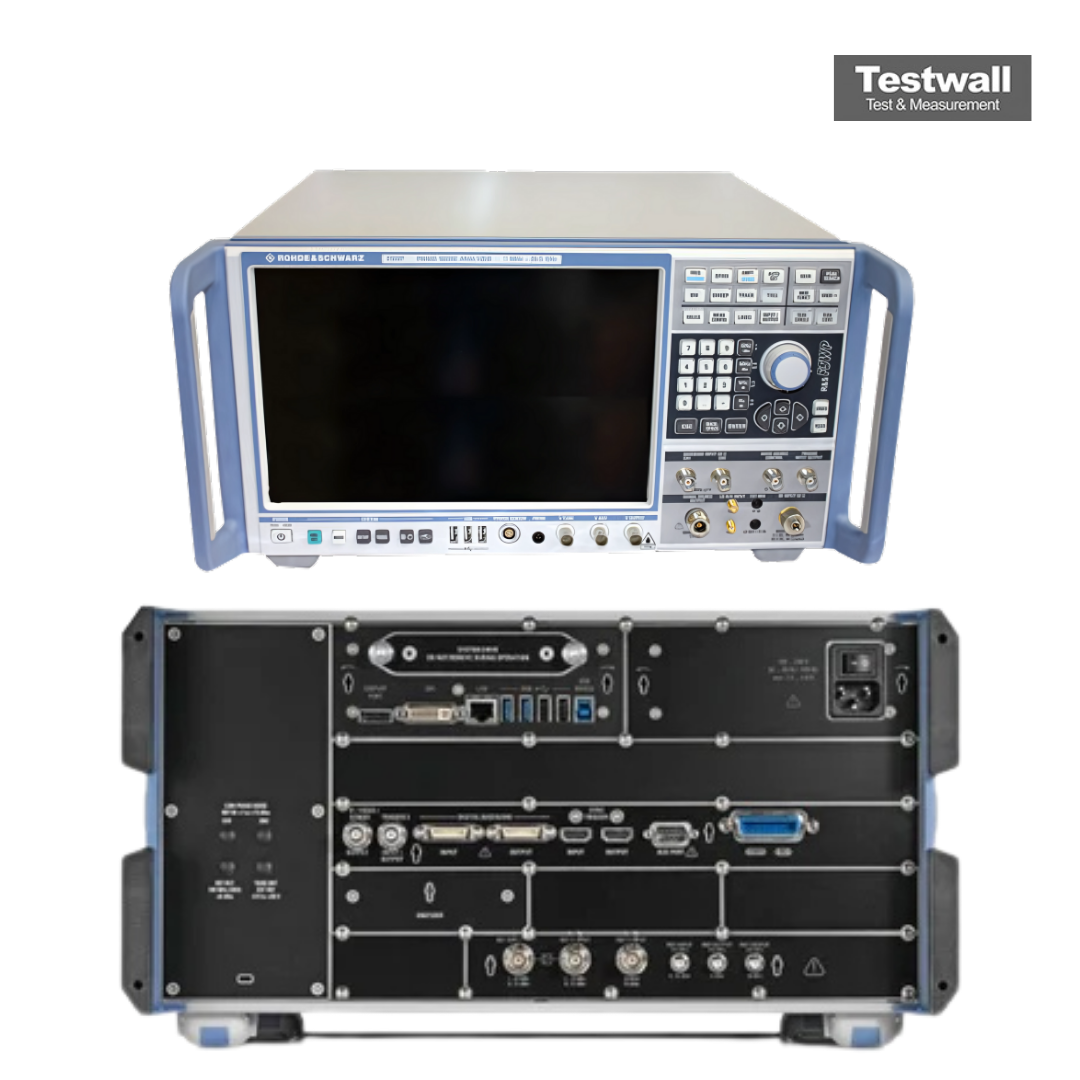

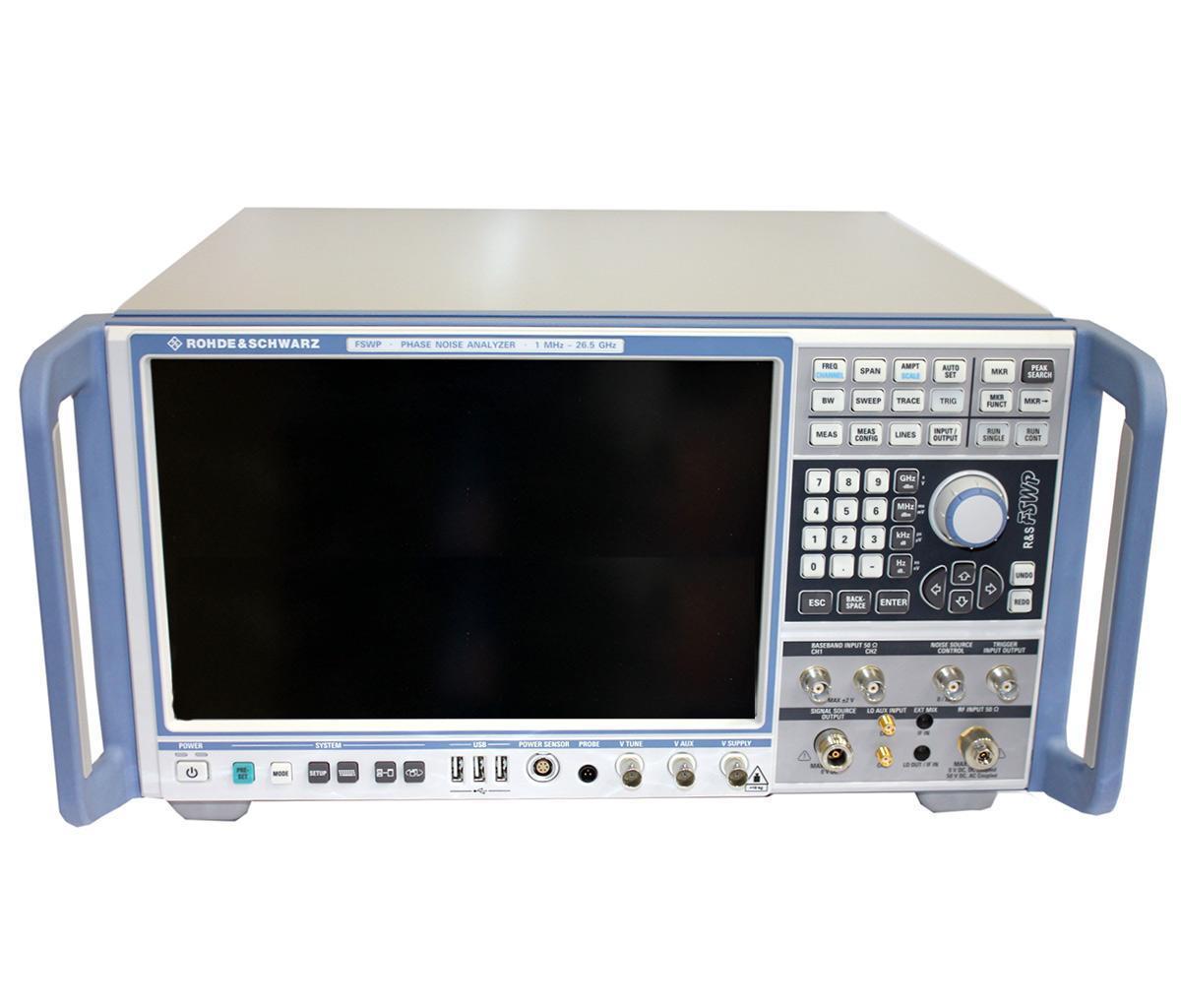

El Rohde & Schwarz FSWP26 es un analizador de ruido de fase y comprobador de VCO avanzado con funciones completas de análisis de espectro. Opera entre 1 MHz y 26,5 GHz, ofreciendo mediciones precisas de ruido de fase y amplitud. Incluye hasta 320 MHz de ancho de banda, DANL de –156 dBm/Hz y TOI de +25 dBm. Soporta análisis en tiempo real, correlación cruzada y automatización SCPI con pantalla táctil.
Ideal para radar, satélites y comunicaciones, permite pruebas precisas de osciladores, VCO y PLL con generadores integrados y compatibilidad con señales pulsadas.
Testwall puede suministrar el Rohde & Schwarz FSWP26 usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Rohde & Schwarz FSWP26.
