Rohde & Schwarz

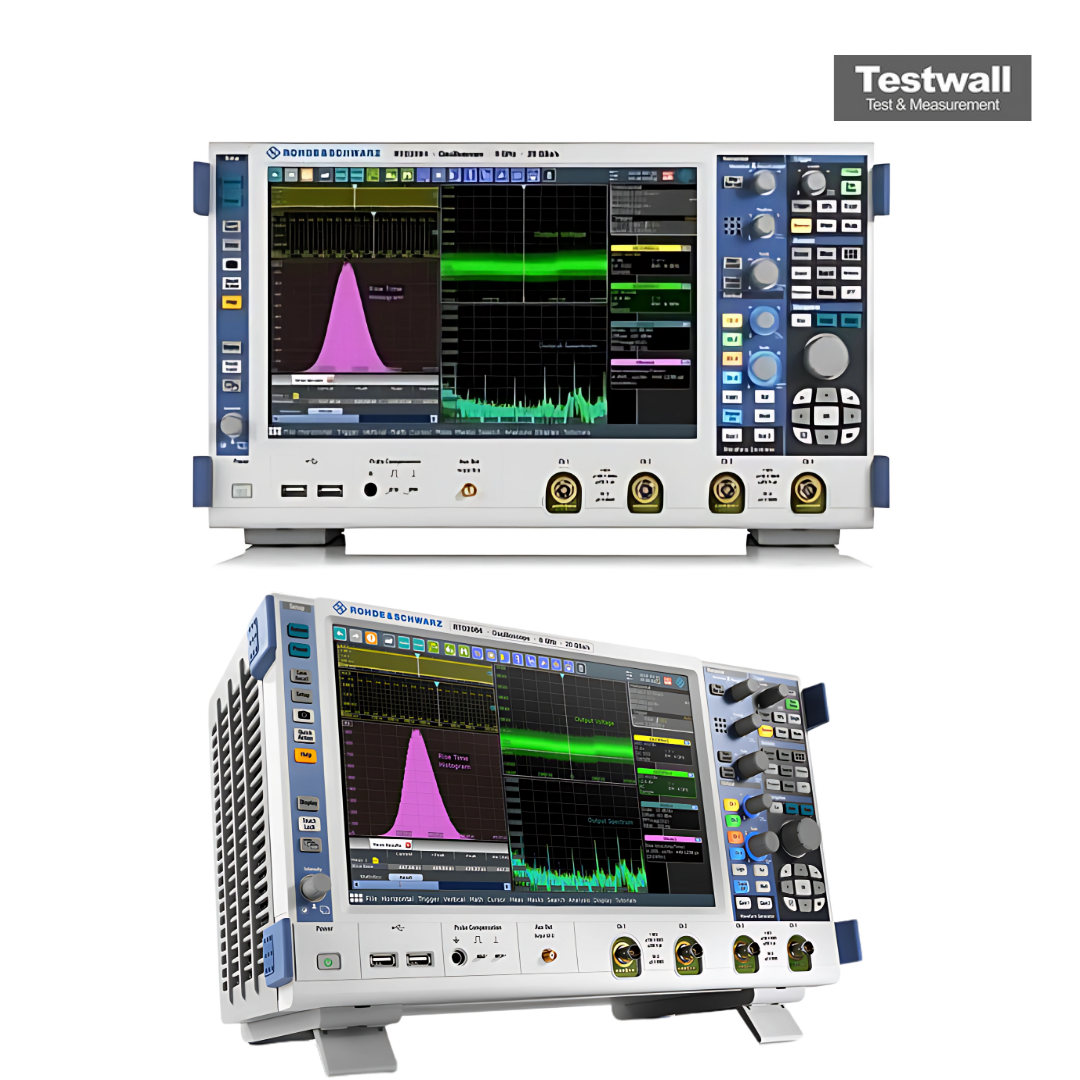

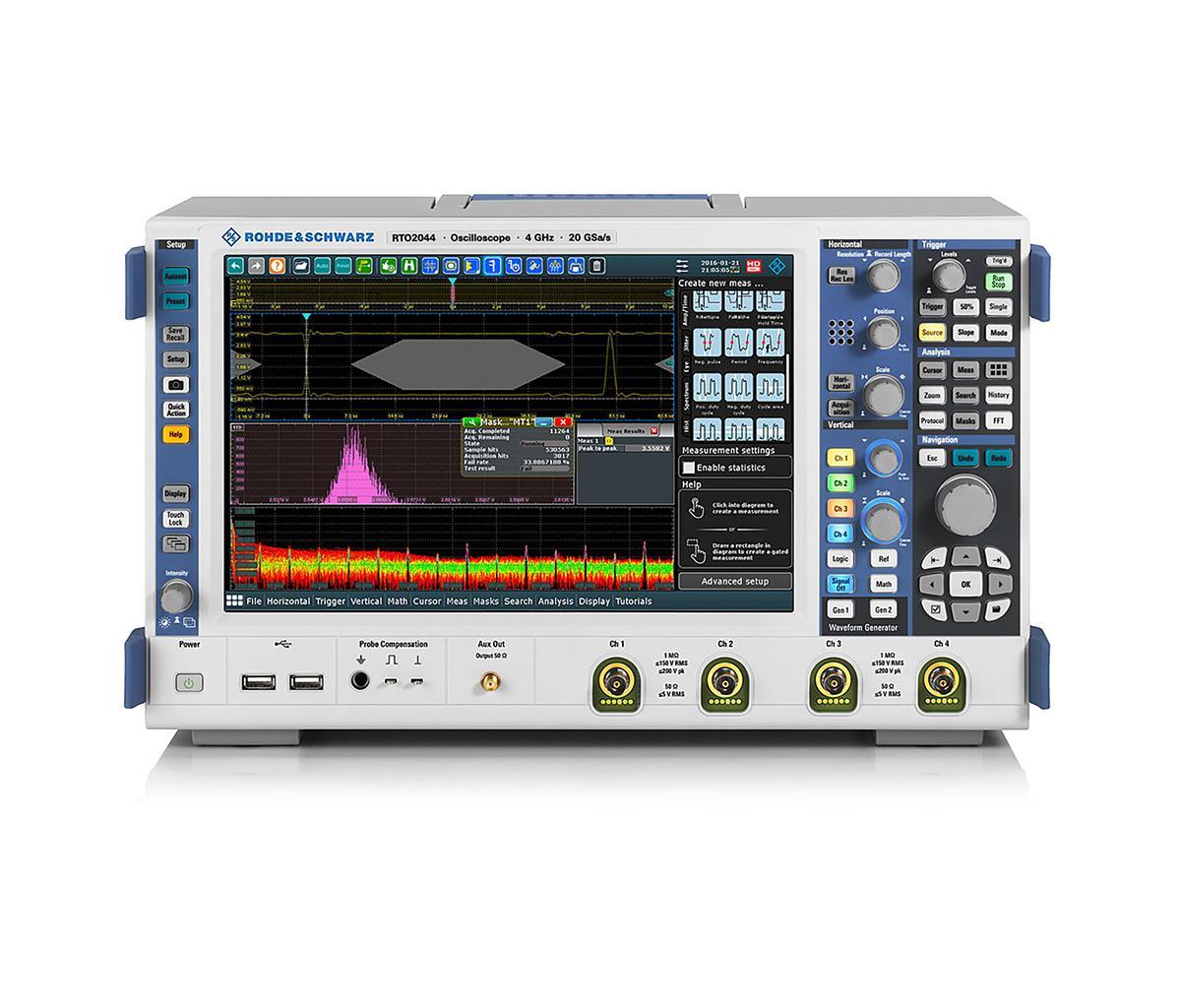

Rohde & Schwarz RTO2024 Digital oscilloscope
Digital oscilloscope,? 4 channels, 2GHz bandwidth, sampling rate 10GSa/s per channel,? sampling memory 50MSa per channel
200 MHz Ancho de banda
4 Número de canales
10 Gsample/s Frecuencia de muestreo máxima
200 Mpoints (por canal) Longitud de registro de memoria
8 bits (hasta 16 bits en modo de alta resolución) Resolución vertical
| Atributo | Valor |
|---|---|
| Ancho de banda | 200 MHz |
| Número de canales | 4 |
| Frecuencia de muestreo máxima | 10 Gsample/s |
| Longitud de registro de memoria | 200 Mpoints (por canal) |
| Resolución vertical | 8 bits (hasta 16 bits en modo de alta resolución) |
| Pantalla | Pantalla táctil capacitiva de 10,4 pulgadas (1024 x 768 píxeles) |
| Tasa de captura de formas de onda | hasta 1.000.000 de formas de onda por segundo |
| Impedancia de entrada | 1 MΩ || 18 pF / 50 Ω |
| Rango de tensión de entrada máxima | 150 V (pico) con impedancia de 1 MΩ; 5 Vrms con impedancia de 50 Ω |
| Interfaces de conectividad | USB, LAN (Ethernet), DisplayPort, interfaz para módulos de opciones |
Rohde & Schwarz RTO2024 Digital oscilloscope Options:
- RTO2024 - RTO-B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTO2024 - RTO-B4 - OCXO 10 MHz (precision reference frequency with reference input and output connectors)
- RTO2024 - RTO-B6 - Arbitrary Waveform Generator, 100 MHz, 2 analog channels, 8-bit pattern generator
- RTO2024 - RTO-B10 - GPIB Interface
- RTO2024 - RTO-B19 - Additional Solid State Disk
- RTO2024 - RTO-B101 - Memory Upgrade, 100 Msample per channel
- RTO2024 - RTO-B102 - Memory Upgrade, 200 Msample per channel
- RTO2024 - RTO-B104 - Memory Upgrade, 400 Msample per channel
- RTO2024 - RTO-B110 - Memory Upgrade, 1 Gsample per channel
- RTO2024 - RTO-B223 - Upgrade of the RTO2022/4 to 3 GHz bandwidth
- RTO2024 - RTO-B224 - Upgrade of the RTO2022/4 to 4 GHz bandwidth
- RTO2024 - RTO-B226 - Upgrade of the RTO2024 to 6 GHz bandwidth
- RTO2024 - RTO-K1 - I2C/SPI Serial Decoding
- RTO2024 - RTO-K2 - UART/RS-232/RS-422/RS-485 Serial Decoding
- RTO2024 - RTO-K3 - CAN/LIN Serial Triggering and Decoding
- RTO2024 - RTO-K4 - FlexRay Serial Triggering and Decoding
- RTO2024 - RTO-K5 - I2S Serial Triggering and Decoding
- RTO2024 - RTO-K6 - MIL-STD-1553 Serial Triggering and Decoding
- RTO2024 - RTO-K7 - ARINC 429 Serial Triggering and Decoding
- RTO2024 - RTO-K8 - Ethernet Serial Decoding
- RTO2024 - RTO-K9 - CAN-FD Serial Triggering and Decoding
- RTO2024 - RTO-K10 - SENT Serial Triggering and Decoding
- RTO2024 - RTO-K11 - I/Q Software Interface
- RTO2024 - RTO-K12 - Jitter Analysis
- RTO2024 - RTO-K13 - Clock Data Recovery
- RTO2024 - RTO-K17 - High Definition Mode
- RTO2024 - RTO-K18 - Spectrum Analysis
- RTO2024 - RTO-K19 - Zone Trigger
- RTO2024 - RTO-K21 - USB 2.0 Compliance Test
- RTO2024 - RTO-K22 - Ethernet Compliance Test (10/100/1000BASE-T)
- RTO2024 - RTO-K23 - Ethernet Compliance Test (10GBASE-T)
- RTO2024 - RTO-K24 - BroadR-Reach (100BASE-T1) Compliance Test
- RTO2024 - RTO-K25 - Ethernet Compliance Test (2.5G/5G-BASE-T)
- RTO2024 - RTO-K26 - MIPI D-PHY Compliance Test
- RTO2024 - RTO-K31 - Power Analysis
- RTO2024 - RTO-K40 - MIPI RFFE Serial Triggering and Decoding
- RTO2024 - RTO-K42 - MIPI D-PHY Serial Triggering and Decoding
- RTO2024 - RTO-K44 - MIPI M-PHY Serial Triggering and Decoding
- RTO2024 - RTO-K50 - Manchester and NRZ Serial Triggering and Decoding
- RTO2024 - RTO-K52 - 8b10b Serial Decoding
- RTO2024 - RTO-K55 - MDIO Serial Triggering and Decoding
- RTO2024 - RTO-K60 - USB 1.0/1.1/2.0/HSIC Serial Triggering and Decoding
- RTO2024 - RTO-K61 - USB 3.1 Gen 1 Serial Triggering and Decoding
- RTO2024 - RTO-K63 - USB Power Delivery Serial Triggering and Decoding
- RTO2024 - RTO-K65 - SpaceWire Serial Triggering and Decoding
- RTO2024 - RTO-K72 - PCI Express 1.1/2.0 Serial Triggering and Decoding
- RTO2024 - RTO-K76 - CXPI Serial Triggering and Decoding
- RTO2024 - RTO-K86 - Energy-Efficient Ethernet Compliance Test (10M/100M/1G-BASE-T)
- RTO2024 - RTO-K87 - 1000BASE-T1 Compliance Test
- RTO2024 - RTO-K92 - eMMC Compliance Test
| Model | RTO2024 |
|---|
El Rohde & Schwarz RTO2024 es un osciloscopio digital de alta gama con 2 GHz de ancho de banda en 4 canales, muestreo de 10 Gsample/s y memoria de 50 Msample por canal, ampliable a 2 Gsample. Pantalla táctil capacitiva de 12,1”, análisis espectral y resolución de 16 bits.
Ideal para depuración EMI y pruebas multidominio, el RTO2024 incluye canales digitales, generadores de forma de onda e interfaces rápidas como USB 3.1, LAN y DVI.
Testwall puede suministrar el osciloscopio digital usado Rohde & Schwarz RTO2024, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Rohde & Schwarz RTO2024.
